उत्पाद विवरण:
|
ठेठ आवेदन: | तरल गैस, भाप | उत्पाद मॉडल: | एनपी-93420-आईएफ |
---|---|---|---|
धमाका प्रूफ ग्रेड: | Exia II CT6 Ga,Exd II CT6 Gb(विवरण के लिए प्रमाणपत्र देखें) | सुरक्षा के स्तर: | आईपी67 |
प्रक्रिया कनेक्शन: | पेंच धागा、निकला हुआ किनारा(चयन योग्य) | सिग्नल आउटपुट: | 4...20mA |
प्रक्रिया तापमान: | -25 ~ + 125 ℃ (> 125 ℃ अनुकूलित किया जा सकता है) | बिजली की आपूर्ति: | 24वीडीसी |
हाई लाइट: | IP67 डायाफ्राम प्रेशर सेंसर ट्रांसमीटर,स्क्रू थ्रेड प्रेशर सेंसर ट्रांसमीटर,20mA प्रेशर लिक्विड लेवल ट्रांसमीटर |

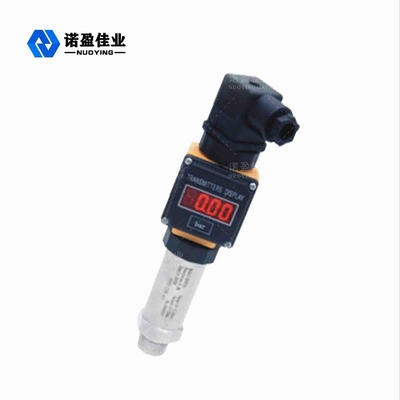

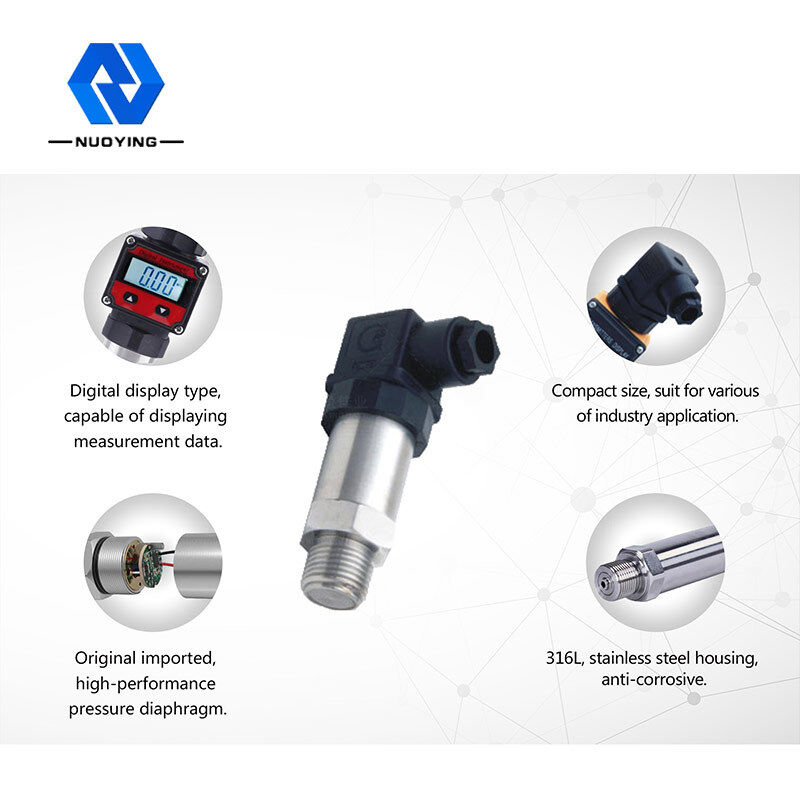

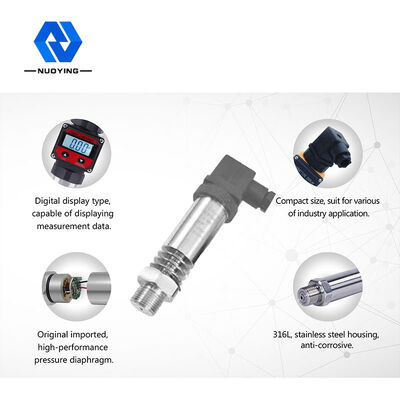

दबाव ट्रांसमीटर मूल आयातित उच्च प्रदर्शन दबाव डायाफ्राम
काम करने का सिद्धांतदबाव ट्रांसमीटर का
NP93420 श्रृंखला अर्धचालक और माइक्रो-मशीनिंग तकनीक के पीज़ोरेसिस्टिव प्रभाव का उपयोग करती है, जब बाहरी बल के अधीन एक संवेदनशील डायाफ्राम बनाने के लिए फोटोलिथोग्राफी, प्रसार और अन्य अर्धचालक प्रक्रियाओं द्वारा एकल क्रिस्टल सिलिकॉन वेफर के एक विशिष्ट क्रिस्टल अभिविन्यास पर एक व्हीटस्टोन पुल का निर्माण किया जाता है।कंप्यूटर तापमान मुआवजे, लेजर प्रतिरोध समायोजन, सिग्नल प्रवर्धन और अन्य प्रसंस्करण विधियों और सख्त के बाद उत्तेजना वोल्टेज सिग्नल आउटपुट में थोड़ा सा परिवर्तन होता है, प्रतिरोधकता बदल जाती है, और ब्रिज आर्म प्रतिरोध बदल जाता है (एक जोड़ी बड़ी हो जाती है और दूसरी छोटी हो जाती है) मानक आउटपुट संकेतों के साथ दबाव ट्रांसमीटरों का उत्पादन करने के लिए असेंबली परीक्षण, अंशांकन और अन्य प्रक्रियाएं।
डिजाइन सुविधादबाव ट्रांसमीटर का

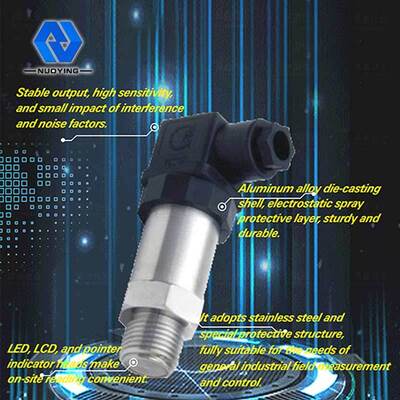

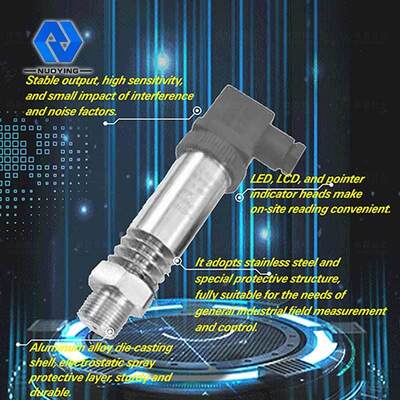

आउटपुट स्थिर है, संवेदनशीलता अधिक है, हस्तक्षेप और शोर का प्रभाव अपेक्षाकृत छोटा है, एम्पलीफायर सर्किट की संबंधित लागत कम हो जाती है, और संकल्प में काफी सुधार होता है।
समर्पित वी / आई एकीकृत सर्किट, कुछ परिधीय उपकरण, उच्च विश्वसनीयता, सरल और आसान रखरखाव, छोटे आकार, हल्के वजन, अत्यंत सुविधाजनक स्थापना और डिबगिंग।
◎एल्यूमीनियम मिश्र धातु मरने के कास्टिंग खोल, तीन-टर्मिनल अलगाव, इलेक्ट्रोस्टैटिक छिड़काव सुरक्षात्मक परत, मजबूत और टिकाऊ।
◎4-20mA डीसी दो-तार सिग्नल ट्रांसमिशन, मजबूत विरोधी हस्तक्षेप क्षमता और लंबी संचरण दूरी।
◎LED, LCD, सूचक तीन प्रकार के संकेतक, ऑन-साइट रीडिंग बहुत सुविधाजनक है।चिपचिपा, क्रिस्टलीय और संक्षारक मीडिया को मापने के लिए इस्तेमाल किया जा सकता है।
जब खतरनाक और विस्फोटक क्षेत्रों में उपयोग किया जाता है, तो विसरित सिलिकॉन दबाव ट्रांसमीटर का उपयोग किया जाता है।उत्पाद में कम वर्तमान, कम वोल्टेज और कम बिजली की खपत की विशेषताएं हैं।यह आंतरिक रूप से सुरक्षित विस्फोट-सबूत उत्पाद है और विस्फोट-सबूत प्रमाणपत्र से लैस है
स्टेनलेस स्टील सामग्री और विशेष सुरक्षात्मक संरचनाएं, साथ ही बिजली संरक्षण, विरोधी हस्तक्षेप, विरोधी वोल्टेज और प्रवर्धन सर्किट के अति-वर्तमान जैसे सुरक्षा उपायों की एक श्रृंखला, विश्वसनीय सीलिंग और विरोधी जंग और विरोधी की क्षमता में सुधार कठोर कामकाजी माहौल, और सामान्य औद्योगिक क्षेत्र माप और नियंत्रण की जरूरतों को पूरी तरह से पूरा करता है
तकनीकी मापदंडदबाव ट्रांसमीटर का

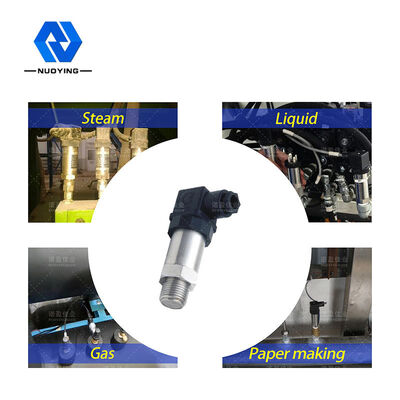

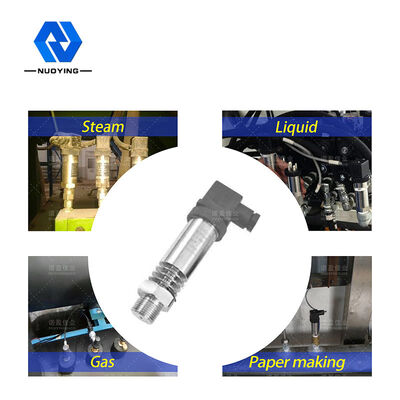

ठेठ आवेदन | तरल, गैस, भाप | |||
उत्पाद मॉडल |
एनपी-93420-आईबी/-आईएफ/-IX/-आईसी/-आईटी/-आईक्यू/-II/-III | |||
माप सीमा | ऊपरी सीमा URL | |||
गेज दबाव | सील गेज दबाव | काफी दबाव | गेज दबाव | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
डायाफ्राम सामग्री | 316L (अनुकूलित किया जा सकता है) | |||
शुद्धता ग्रेड | 0.1,0.2 | |||
बिजली की आपूर्ति | 24वीडीसी | |||
सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... | |||
परिवेश का तापमान | -40 ~ + 85 ℃ | |||
प्रक्रिया तापमान | -25 ~ + 125 ℃ (> 125 ℃ अनुकूलित किया जा सकता है) | |||
प्रक्रिया कनेक्शन | पेंच धागा, निकला हुआ किनारा (चयन योग्य) | |||
भिगोना समय | 0.1 ~ 16s समायोज्य | |||
अनुमत अधिभार | रेटेड सीमा का 2 गुना | |||
फील्ड प्रदर्शन | एलसीडी (चयन योग्य) | |||
सुरक्षा के स्तर | आईपी67 | |||
धमाका प्रूफ ग्रेड | Exia II CT6 Ga, Exd II CT6 Gb (विवरण के लिए प्रमाणपत्र देखें) |
※नोट: उत्पाद को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
