उत्पाद विवरण:
|
ठेठ आवेदन: | तरल | उत्पाद मॉडल: | एनपी-93420-आईबी |
---|---|---|---|
डायाफ्राम सामग्री: | 316L (अनुकूलित किया जा सकता है) | भिगोना समय: | 0.1 ~ 16s समायोज्य |
सटीकता ग्रेड: | 0.1、0.2 | सिग्नल आउटपुट: | 4...20mA\RS485/मोडबस... |
अनुमत अधिभार: | रेटेड सीमा का 2 गुना | फील्ड प्रदर्शन: | एलसीडी (चयन योग्य) |
हाई लाइट: | सीलिंग प्रेशर सेंसर ट्रांसमीटर,प्रेशर ट्रांसमीटर एंटी करप्शन,RS485 लिक्विड प्रेशर ट्रांसमीटर |

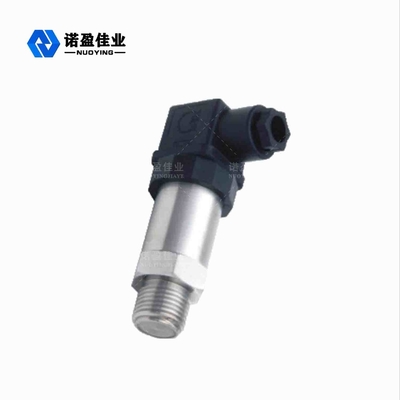

उच्च संवेदनशीलता दबाव ट्रांसमीटर सील और विरोधी जंग
काम करने का सिद्धांतदबाव ट्रांसमीटर का
NP93420 श्रृंखला सेमीकंडक्टर्स और माइक्रोमैचिनिंग तकनीक के पीज़ोरेसिस्टिव प्रभाव का उपयोग करती है ताकि एक संवेदनशील फिल्म बनाने के लिए फोटोलिथोग्राफी और डिफ्यूजन जैसी सेमीकंडक्टर प्रक्रियाओं का उपयोग करके सिंगल-क्रिस्टल सिलिकॉन वेफर की विशिष्ट क्रिस्टल दिशा पर व्हीटस्टोन ब्रिज बनाया जा सके।जब इसे बाहरी बल के अधीन किया जाता है, तो यह थोड़ा बदल जाएगा, और प्रतिरोधकता बदल जाएगी, जिससे वोल्टेज सिग्नल आउटपुट को उत्तेजित करने के लिए ब्रिज आर्म प्रतिरोध बदल जाएगा (एक जोड़ी बड़ी हो जाएगी और दूसरी जोड़ी छोटी हो जाएगी)।कंप्यूटर तापमान मुआवजे, लेजर प्रतिरोध मॉड्यूलेशन, सिग्नल प्रवर्धन और अन्य प्रसंस्करण विधियों के साथ-साथ सख्त असेंबली डिटेक्शन, कैलिब्रेशन और अन्य प्रक्रियाओं के माध्यम से, मानक आउटपुट सिग्नल के साथ दबाव ट्रांसमीटर का उत्पादन किया जाता है।

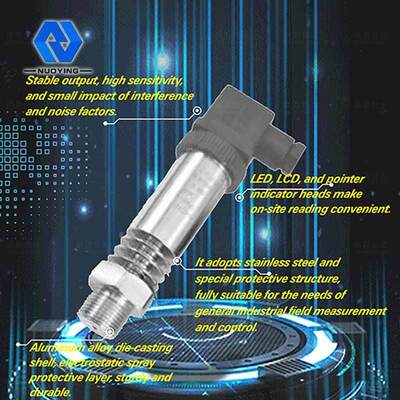

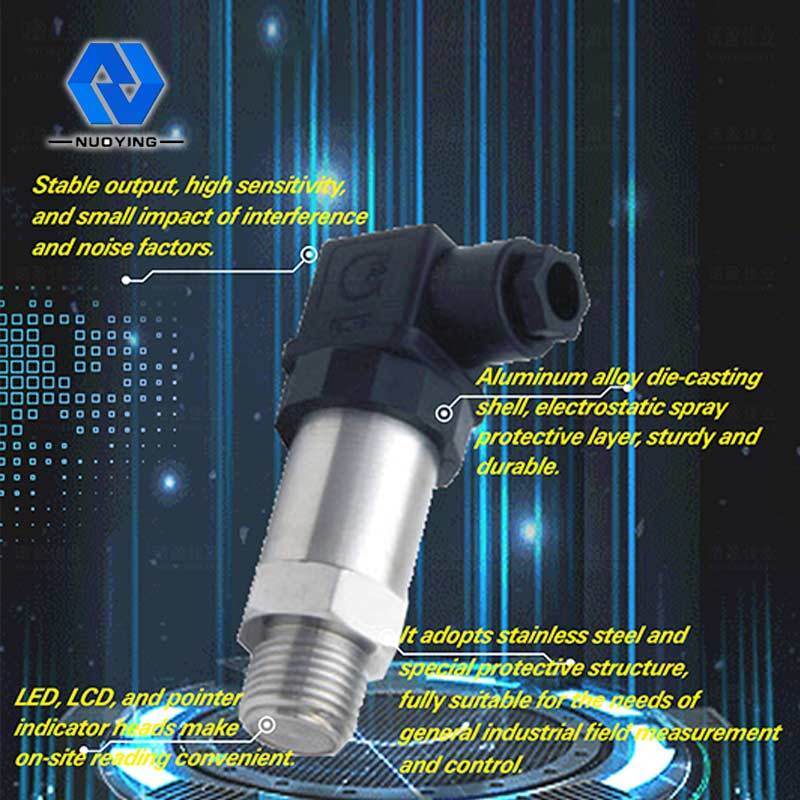

डिजाइन सुविधादबाव ट्रांसमीटर का
आउटपुट स्थिर है, संवेदनशीलता अधिक है, हस्तक्षेप और शोर का प्रभाव अपेक्षाकृत छोटा है, एम्पलीफायर सर्किट की संबंधित लागत कम हो जाती है, और संकल्प में काफी सुधार होता है।
◎विशेष वी / आई एकीकृत सर्किट, कम परिधीय उपकरण, उच्च विश्वसनीयता, सरल और आसान रखरखाव, छोटे आकार, हल्के वजन, अत्यंत सुविधाजनक स्थापना और डिबगिंग।
एल्यूमीनियम मिश्र धातु मरने के कास्टिंग खोल, तीन अंत अलगाव, इलेक्ट्रोस्टैटिक स्प्रे सुरक्षात्मक परत, मजबूत और टिकाऊ।
◎4-20mA डीसी दो-तार सिग्नल ट्रांसमिशन, मजबूत विरोधी हस्तक्षेप क्षमता और लंबी संचरण दूरी

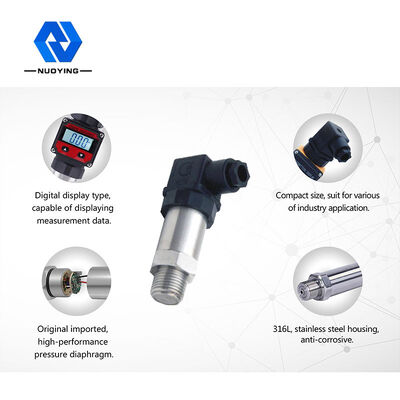

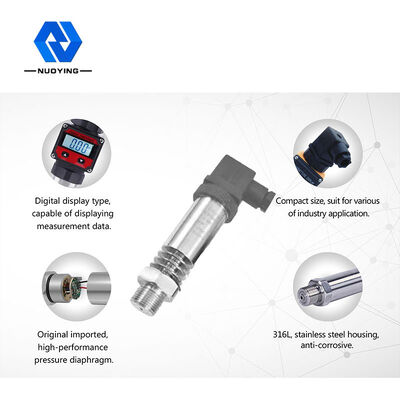

एलईडी, एलसीडी और संकेतक साइट पर पढ़ने के लिए इसे बहुत सुविधाजनक बनाते हैं।इसका उपयोग चिपचिपा, क्रिस्टलीय और संक्षारक मीडिया को मापने के लिए किया जा सकता है।
जब खतरनाक और विस्फोटक क्षेत्रों में उपयोग किया जाता है, तो विसरित सिलिकॉन दबाव ट्रांसमीटर का उपयोग किया जाता है।उत्पाद में कम वर्तमान, कम वोल्टेज और कम बिजली की खपत की विशेषताएं हैं।यह आंतरिक रूप से सुरक्षित विस्फोट-सबूत उत्पाद है और विस्फोट-सबूत प्रमाणपत्र से लैस है
स्टेनलेस स्टील सामग्री और विशेष सुरक्षात्मक संरचनाएं, साथ ही बिजली संरक्षण, विरोधी हस्तक्षेप, विरोधी वोल्टेज और प्रवर्धन सर्किट के अति-वर्तमान जैसे सुरक्षा उपायों की एक श्रृंखला, विश्वसनीय सीलिंग और विरोधी जंग और विरोधी की क्षमता में सुधार कठोर कामकाजी माहौल, और सामान्य औद्योगिक क्षेत्र माप और नियंत्रण की जरूरतों को पूरी तरह से पूरा करता है
तकनीकी मापदंडदबाव ट्रांसमीटर का

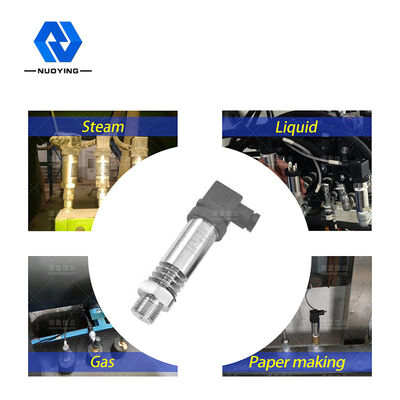

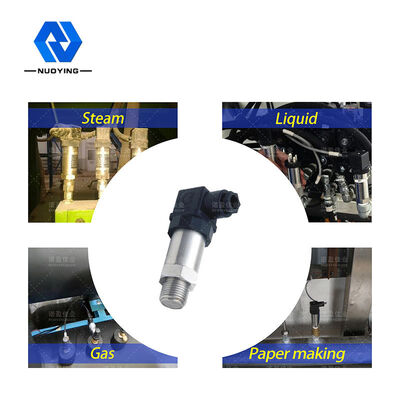

ठेठ आवेदन | तरल, गैस, भाप | |||
उत्पाद मॉडल |
एनपी-93420-आईबी/-आईएफ/-IX/-आईसी/-आईटी/-आईक्यू/-II/-III | |||
माप सीमा | ऊपरी सीमा URL | |||
गेज दबाव | सील गेज दबाव | काफी दबाव | गेज दबाव | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
डायाफ्राम सामग्री | 316L (अनुकूलित किया जा सकता है) | |||
शुद्धता ग्रेड | 0.1,0.2 | |||
बिजली की आपूर्ति | 24वीडीसी | |||
सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... | |||
परिवेश का तापमान | -40 ~ + 85 ℃ | |||
प्रक्रिया तापमान | -25 ~ + 125 ℃ (> 125 ℃ अनुकूलित किया जा सकता है) | |||
प्रक्रिया कनेक्शन | पेंच धागा, निकला हुआ किनारा (चयन योग्य) | |||
भिगोना समय | 0.1 ~ 16s समायोज्य | |||
अनुमत अधिभार | रेटेड सीमा का 2 गुना | |||
फील्ड प्रदर्शन | एलसीडी (चयन योग्य) | |||
सुरक्षा के स्तर | आईपी67 | |||
धमाका प्रूफ ग्रेड | Exia II CT6 Ga, Exd II CT6 Gb (विवरण के लिए प्रमाणपत्र देखें) |
※नोट: उत्पाद को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
