उत्पाद विवरण:
|
| आवेदन पत्र: | तरल/गैस/भाप | उत्पाद संख्या।: | एनपी-93420-आईबी/-आईएफ/-IX/-आईसी/-आईटी/-आईक्यू/-II/-III |
|---|---|---|---|
| गेज दबाव: | 0~5KPa~3.5MPa/0~0.1KPa~2MPa | सीलिंग दबाव: | 0~7KPa~100MPa |
| काफी दबाव: | 0~20KPa~35MPa | डायाफ्राम सामग्री: | 316L (वैकल्पिक) |
| शुद्धता: | 0.1 / 0.2 ग्रेड | बिजली की आपूर्ति: | 24वीडीसी |
| उत्पादन: | 4... 20mA/HART/RS485/मोडबस... | दिखाना: | एलसीडी (वैकल्पिक) |
| हाई लाइट: | 24VDC डायाफ्राम दबाव सेंसर ट्रांसमीटर,तरल डायाफ्राम दबाव ट्रांसमीटर,0.2 ग्रेड गैस दबाव सेंसर ट्रांसमीटर |
||

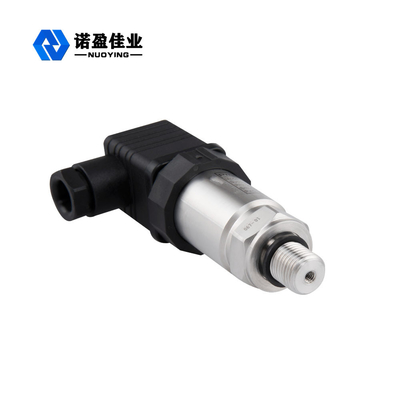

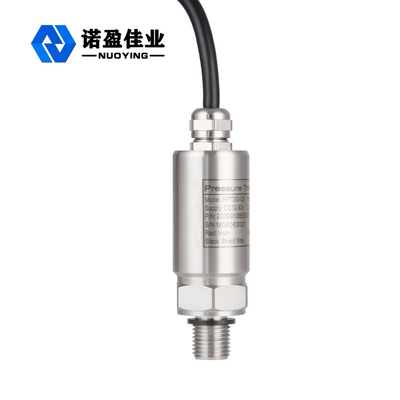

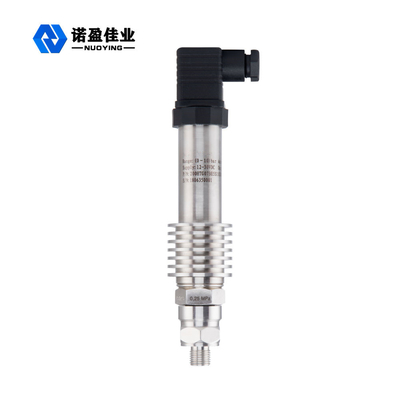

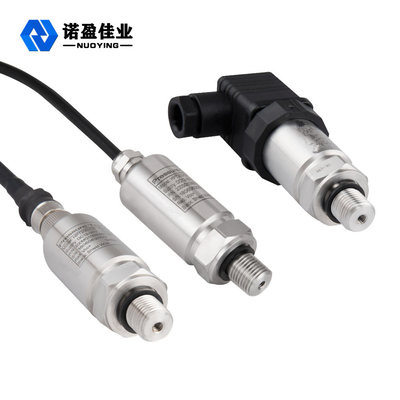

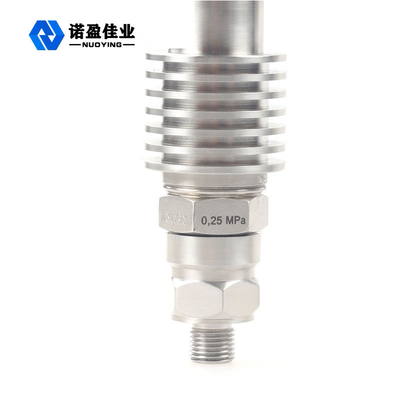

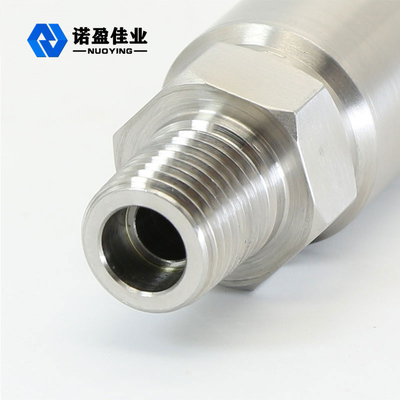

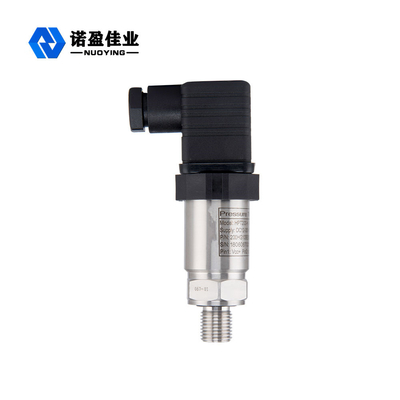

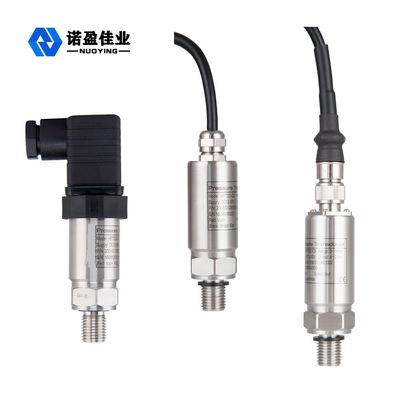

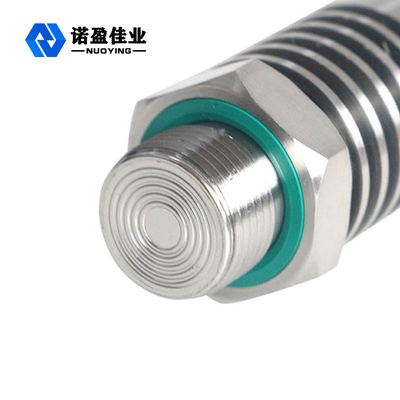

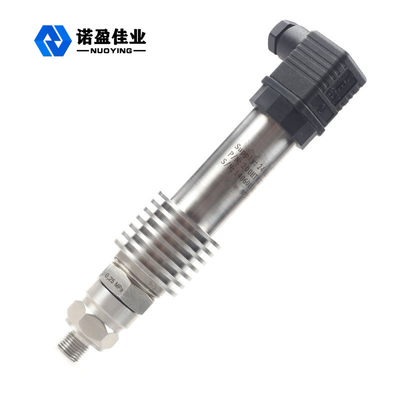

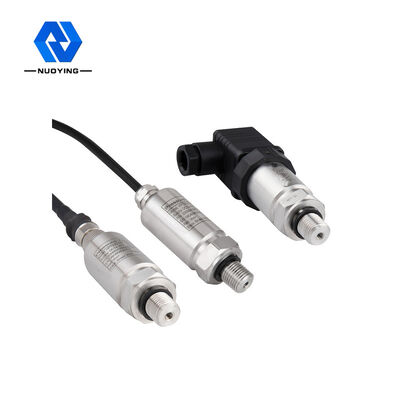

तरल गैस 24VDC 0.1/0.2 ग्रेड के लिए उच्च प्रदर्शन दबाव डायाफ्राम सेंसर ट्रांसमीटर
NP93420 श्रृंखला विसरित सिलिकॉन दबाव सेंसर सभी आयातित चिप्स हैं, सावधानीपूर्वक संरचनात्मक डिजाइन, सिग्नल प्रोसेसिंग और असेंबली के बाद, और परीक्षण के लिए राष्ट्रीय मानकों के अनुसार सख्त और दबाव सेंसर की एक नई पीढ़ी का उत्पादन किया।उत्पादों की श्रृंखला में स्थिर उत्पादन, उच्च संवेदनशीलता और परिशुद्धता, और अच्छी तापमान विशेषताओं, और मजबूत विरोधी हस्तक्षेप क्षमता है।
काम करने का सिद्धांत
NP93420 श्रृंखला अर्धचालक पीज़ोरेसिस्टिव प्रभाव और सूक्ष्म यांत्रिक प्रसंस्करण प्रौद्योगिकी का उपयोग है, विशिष्ट क्रिस्टल मोनोक्रिस्टलाइन सिलिकॉन स्लाइस अप में, लिथोग्राफी, प्रसार, और इसी तरह अर्धचालक प्रौद्योगिकी पर - व्हीटस्टोन ब्रिज, संवेदनशील डायाफ्राम बनाते हैं, जब बाहरी बल उत्पन्न होता है, प्रतिरोधकता में परिवर्तन, उत्तेजना वोल्टेज सिग्नल आउटपुट में ब्रिज आर्म रेजिस्टेंस चेंज (छोटे की एक बड़ी जोड़ी) बनाते हैं, कंप्यूटर तापमान मुआवजे, लेजर प्रतिरोध समायोजन, सिग्नल एम्प्लीफिकेशन और अन्य प्रसंस्करण विधियों और सख्त असेंबली डिटेक्शन, कैलिब्रेशन और अन्य प्रक्रियाओं के माध्यम से दबाव मानक आउटपुट सिग्नल के साथ ट्रांसमीटर का उत्पादन किया जाता है।
डिजाइन सुविधा
• उत्पादन स्थिर है, संवेदनशीलता अधिक है, हस्तक्षेप और शोर का प्रभाव अपेक्षाकृत छोटा है, एम्पलीफायर सर्किट की संबंधित लागत कम हो जाती है, और संकल्प में काफी सुधार होता है।
• विशेष वी/आई एकीकृत सर्किट, कम परिधीय उपकरण, उच्च विश्वसनीयता, सरल रखरखाव, आसान, छोटे आकार, हल्के वजन, स्थापना और डिबगिंग बहुत सुविधाजनक है।
•एल्यूमीनियम मिश्र धातु डाई-कास्ट शेल, थ्री-एंड आइसोलेशन, इलेक्ट्रोस्टैटिक स्प्रे सुरक्षात्मक परत, टिकाऊ।
•4-20mA डीसी दो तार संकेत संचरण, मजबूत विरोधी हस्तक्षेप क्षमता, लंबी संचरण दूरी।
•एलईडी, एलसीडी, पॉइंटर थ्री इंडिकेटर हेड, फील्ड रीडिंग बहुत सुविधाजनक है।इसका उपयोग चिपचिपा, क्रिस्टलीय और संक्षारक मीडिया को मापने के लिए किया जा सकता है।
• डिफ्यूज्ड सिलिकॉन प्रेशर ट्रांसमीटर का उपयोग खतरनाक और विस्फोटक क्षेत्रों में किया जाता है।उत्पाद में कम वर्तमान, कम वोल्टेज और कम बिजली की खपत की विशेषताएं हैं।यह आंतरिक रूप से सुरक्षित और विस्फोट-सबूत उत्पाद है, और विस्फोट-सबूत प्रमाण पत्र से लैस है।
• स्टेनलेस स्टील सामग्री और विशेष सुरक्षा संरचना का उपयोग, और एम्पलीफायर सर्किट बिजली, विरोधी हस्तक्षेप, विरोधी वोल्टेज, अति-वर्तमान और सुरक्षा साधनों की एक श्रृंखला, विश्वसनीय सीलिंग विरोधी जंग और विरोधी कठोर कामकाजी वातावरण क्षमता में सुधार , सामान्य औद्योगिक क्षेत्र माप और नियंत्रण आवश्यकताओं के लिए पूरी तरह से उपयुक्त।
तकनीकी मापदंड
| आवेदन पत्र | तरल, गैस, भाप | |||
| उत्पाद संख्या। | एनपी-93420-आईबी/-आईएफ/-IX/-आईसी/-आईटी/-आईक्यू/-II/-III | |||
| माप सीमा | ऊपरी सीमा URL | |||
| गेज दबाव | सीलिंग दबाव | काफी दबाव | गेज दबाव | |
| 0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
| डायाफ्राम सामग्री | 316L (वैकल्पिक) | |||
| शुद्धता ग्रेड | 0.1/0.2 ग्रेड | |||
| बिजली की आपूर्ति | 24वीडीसी | |||
| उत्पादन | 4... 20mA/HART/RS485/मोडबस... | |||
| पर्यावरण का तापमान | -40 ~ + 85 ℃ | |||
| प्रक्रिया तापमान | -25 ~ + 125 ℃ (＞ + 125 ℃ अनुकूलित किया जा सकता है) | |||
| संबंध | पिरोया, निकला हुआ किनारा (वैकल्पिक) | |||
| भिगोना समय | 0.1 ~ 16s समायोज्य | |||
|
अधिभार की अनुमति दें |
रेटेड सीमा 2 गुना |
|||
| दिखाना | एलसीडी (वैकल्पिक) | |||
| सुरक्षा स्तर | आईपी67 | |||
| धमाका प्रूफ ग्रेड | Exia CT6 Ga, ExdⅡCT6 Gb | |||
