उत्पाद विवरण:
|
| ठेठ आवेदन: | टैंक और पाइप घनत्व माप | माप सीमा: | 0.5～2.5g/cc(500-2500kg/m³) |
|---|---|---|---|
| बिजली की आपूर्ति: | 24VDC，≥50 एमए | सिग्नल आउटपुट: | 4～20 एमए，0～1000 हर्ट्ज，आरएस485 मोडबस आरटीयू |
| प्रचालन तापमान: | -50 ~ + 200 ℃ | अधिकतम कार्य दबाव: | 207 बार (3000 साई) |
| प्रक्रिया कनेक्शन: | एएनएसआई 150 से 1500 आरएफ, डीएन 50 पीएन16, डीएन 50 पीएन40, आईडीएफ और आरजेटी सैनिटरी प्रकार | आवास प्रकार: | इलेक्ट्रिक ब्लू कास्ट एल्यूमीनियम केस, चमकदार पीला कास्ट एल्यूमीनियम केस, स्टेनलेस स्टील केस |
| हाई लाइट: | फोर्क रडार टैंक लेवल गेज,पाइप ट्यूनिंग फोर्क डेंसिटी मीटर,ट्यूनिंग फोर्क पोर्टेबल डेंसिटोमीटर |
||

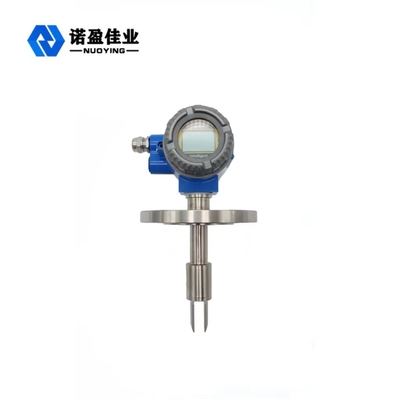

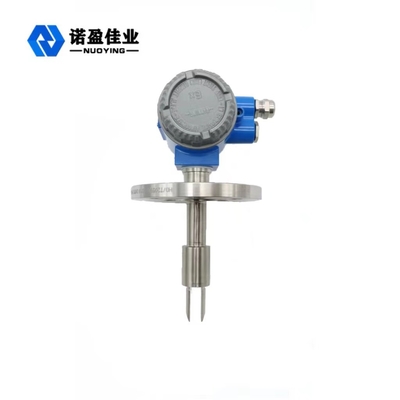

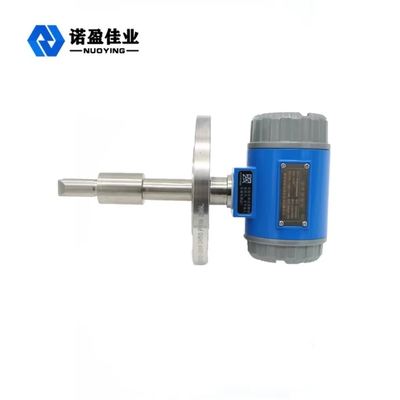

टैंक और पाइप घनत्व माप NYDE-CR ट्यूनिंग फोर्क डेंसिटोमीटर स्थापित करने और उपयोग करने में आसान
NYYC-MD टाइप इंसर्शन डेंसिटोमीटर का इस्तेमाल रियल-टाइम ऑनलाइन डेंसिटी डिटेक्शन के लिए किया जा सकता है।इसका उपयोग घनत्व वाले उत्पादों के प्रक्रिया नियंत्रण में मूल पैरामीटर या गुणवत्ता नियंत्रण के साथ ठोस प्रतिशत या संदर्भ के रूप में एकाग्रता प्रतिशत के रूप में किया जा सकता है।मीडिया घनत्व का पता लगाने वाले द्रव घनत्व में पाइपलाइनों, खुले टैंक कंटेनरों और बंद टैंक कंटेनरों में व्यापक रूप से उपयोग किए जाने वाले सम्मिलन प्रकार की स्थापना का उपयोग सीधे माध्यम में डाले गए ट्यूनिंग कांटा द्वारा प्राप्त कंपन आवृत्ति पर निर्भर करता है।तापमान मुआवजा प्रदान करने के लिए सेंसर में निर्मित तापमान सेंसर।व्यापक रूप से पेट्रोलियम, रसायन, शराब बनाने, भोजन, दवा और खनिज प्रसंस्करण (जैसे मिट्टी, कार्बोनेट, सिलिकेट, आदि) में उपयोग किया जाता है, बहु-उत्पाद पाइपलाइन इंटरफ़ेस का पता लगाने में उपरोक्त उद्योगों में विशिष्ट अनुप्रयोग, मिश्रण घनत्व का पता लगाने, रिएक्टर समापन बिंदु निगरानी, ionizer इंटरफ़ेस का पता लगाने।
NYDE-CR ट्यूनिंग कांटा डेंसिटोमीटर कार्य सिद्धांत:
सेंसर घटक कंपन के सिद्धांत पर काम करता है, घटक भाग मापा तरल में डूबा हुआ ट्यूनिंग कांटा भाग होता है।ट्यूनिंग फोर्क पार्ट फोर्क बॉडी के निचले सिरे पर लगे एक आंतरिक पीजोइलेक्ट्रिक डिवाइस के माध्यम से कंपन को महसूस करता है।कंपन आवृत्ति का पता कांटा के दूसरे छोर पर लगे एक द्वितीयक पीजोइलेक्ट्रिक उपकरण द्वारा लगाया जाता है, और फिर शीर्ष पर एक सर्किट द्वारा संकेत को बढ़ाया जाता है।तरल का घनत्व और कंपन की आवृत्ति जब मापा तरल प्रवाह निकट से संबंधित होता है, और जब मापा तरल का घनत्व बदलता है, तो तरल प्रवाह के दौरान कंपन की आवृत्ति भी बदल जाती है।समीकरण D=Ko+KIT+KETz के माध्यम से, मापा तरल के घनत्व की सटीक गणना की जा सकती है।
डी = अंशांकन के बिना मापा माध्यम का घनत्व (किलो / एम³)
टी = कंपन की आवृत्ति (μs)।
को, की, के2 = स्थिरांक
घनत्व का पता लगाने की प्रक्रिया में, NYYC-MD प्लग-इन डेंसिटोमीटर स्वचालित रूप से मापा माध्यम (D) के घनत्व पर तापमान के प्रभाव की भरपाई कर सकता है, और दबाव का घनत्व पर कोई महत्वपूर्ण प्रभाव नहीं पड़ता है।
NYDE-CR ट्यूनिंग फोर्क डेंसिटोमीटर तकनीकी पैरामीटर्स
| ठेठ आवेदन | टैंक और पाइप घनत्व माप |
| घर निर्माण की सामग्री | एल्यूमीनियम ढालें |
| माप सीमा | 0.5～2.5g/cc(500-2500kg/m³) |
| अंशांकन रेंज | 0.5～2.5g/cc(500-2500kg/m³) |
| बिजली की आपूर्ति | 24 वीडीसी, ≥50 एमए |
| सिग्नल आउटपुट | 4～20 एमए, 0～1000 हर्ट्ज, आरएस 485 मोडबस आरटीयू |
| प्रचालन तापमान | -50 ~ + 200 ℃ |
| अधिकतम काम करने का दबाव | 207 बार (3000 साई) |
| प्रक्रिया कनेक्शन | एएनएसआई 150 से 1500 आरएफ, डीएन 50 पीएन16, डीएन 50 पीएन40, आईडीएफ और आरजेटी सैनिटरी प्रकार |
| संयुक्त सामग्री | 316L, स्टेनलेस स्टील, हास्टेलॉय |
| कांटा शरीर कोटिंग | मानक, PTFE, इलेक्ट्रोलाइटिक चमकाने |
| सुरक्षा स्तर | आईपी67 |
| धमाका प्रूफ ग्रेड | एक्सिया II CT6 |
| आवास प्रकार | इलेक्ट्रिक ब्लू कास्ट एल्यूमीनियम केस, चमकदार पीला कास्ट एल्यूमीनियम केस, स्टेनलेस स्टील केस |
NYDE-CR ट्यूनिंग फोर्क डेंसिटोमीटर डिज़ाइन फ़ीचर
1. टैंक, पाइपलाइन, बहने या स्थिर मीडिया घनत्व माप के लिए उपयुक्त।उच्च तापमान, कम तापमान, उच्च चिपचिपापन मीडिया युक्त अशुद्धियों को मापने के लिए उपयुक्त है।
2. माइक्रोप्रोसेसर आधारित इलेक्ट्रॉनिक रूपांतरण उपकरण, सिग्नल प्रोसेसिंग, गणना और नैदानिक कार्यों को एकीकृत करना।
3. तरल घनत्व और तापमान का निरंतर ऑनलाइन माप, उच्च परिशुद्धता, अधिक सुरक्षित और विश्वसनीय, सीधे उत्पादन प्रक्रिया नियंत्रण के लिए उपयोग किया जा सकता है।
4. यह आरएस 485 इंटरफेस के माध्यम से सीधे पीसी के साथ संवाद कर सकता है, और उपयोगकर्ता सीधे ऑनलाइन नोड कॉन्फ़िगरेशन, गलती निदान और डेटा लॉगिंग कर सकते हैं।
5. घनत्व और तापमान को मापते समय, मूल घनत्व, सांद्रता प्रतिशत, द्रव्यमान प्रतिशत, आयतन प्रतिशत और अन्य मापदंडों की गणना की जा सकती है।
6. उत्कृष्ट अधिक दबाव संरक्षण संरचना, बेहतर तापमान स्थिरता, पूरी तरह से वेल्डेड सील, मजबूत और विश्वसनीय डिजाइन।
7. स्थापित करने और उपयोग करने में आसान, रीडिंग प्रदर्शित करने के लिए तरल डालें।
8. सरलीकृत रखरखाव, नियमित सफाई नहीं।
9. मानक संदर्भ स्रोत के बिना अंशांकन, कोई प्रयोगशाला अंशांकन नहीं, कोई प्रक्रिया रुकावट नहीं।
10. खतरनाक स्थलों के लिए आंतरिक रूप से सुरक्षित, खाद्य उत्पादन स्थलों के लिए स्वास्थ्यकर।
