उत्पाद विवरण:
|
| ठेठ आवेदन: | तरल पदार्थ (साफ पानी, स्नेहक, संक्षारक तरल पदार्थ, आदि) | माप श्रेणी: | ऊपरी सीमा URL(0-4m;0-170m) |
|---|---|---|---|
| बिजली की आपूर्ति: | 24VDC (± 5%) | प्रक्रिया तापमान: | -10 ~ + 70 ℃ |
| सिग्नल आउटपुट: | 4...20mADC/HART/RS485. | प्रक्रिया कनेक्शन: | निकला हुआ किनारा, धागा, ब्रैकेट स्थापना (वैकल्पिक) |
| हाई लाइट: | 20mA तरल स्तर ट्रांसमीटर,निकला हुआ किनारा तरल स्तर ट्रांसमीटर,तरल स्तर सेंसर ट्रांसमीटर |
||
अच्छी स्थिरता और उच्च परिशुद्धता 20mA तरल स्तर ट्रांसमीटर

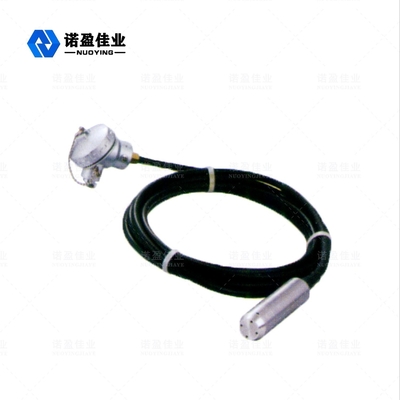

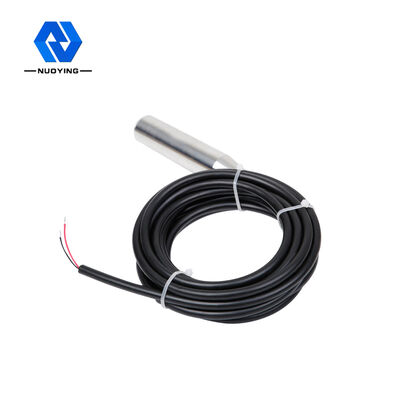

NH93420 श्रृंखला तरल स्तर ट्रांसमीटर एक सभी स्टेनलेस स्टील डिजाइन, पूरी तरह से सील पनडुब्बी ठोस पीज़ोरेसिस्टिव तरल स्तर मापने वाला उपकरण है।यह उत्पाद प्रसिद्ध विदेशी ब्रांडों के उच्च-स्थिरता और उच्च-विश्वसनीयता वाले पीज़ोरेसिस्टिव प्रेशर सेंसर के साथ-साथ उच्च-सटीक बुद्धिमान ट्रांसमीटर प्रोसेसिंग सर्किट का उपयोग करता है।यह बिट सिग्नल को एक मानक विद्युत सिग्नल आउटपुट में परिवर्तित करने के लिए सटीक डिजिटल तापमान मुआवजा तकनीक और नॉनलाइनियर सुधार तकनीक को अपनाता है।वाटरप्रूफ केबल को केसिंग से सील कर दिया जाता है, और वेंटिलेशन ट्यूब केबल में होती है, जिसे लंबे समय तक लिक्विड में इस्तेमाल किया जा सकता है।एकीकृत संरचना और मानकीकृत सिग्नल आउटपुट ऑन-साइट उपयोग और स्वचालित नियंत्रण के लिए सुविधा प्रदान करते हैं।उत्पाद छोटे आकार, हल्के वजन, आसान स्थापना और सुविधाजनक उपयोग के साथ दो-तार प्रणाली में काम करता है।यह पेट्रोलियम, रसायन, बिजली संयंत्रों, शहरी जल आपूर्ति और पानी के तापमान की खोज के क्षेत्र में तरल स्तर माप और नियंत्रण के लिए उपयुक्त है।
तरल स्तर ट्रांसमीटर कार्य सिद्धांत

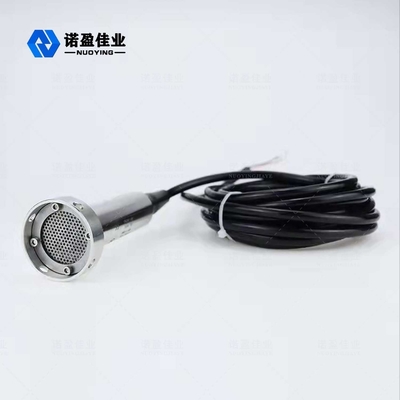

स्तर ट्रांसमीटर में एक विशेष गैस-संचालन केबल होता है जिसमें एक अंतर्निर्मित केशिका नली, एक दबाव प्रतिरोधी कनेक्टर और एक जांच होती है।सबमर्सिबल लेवल गेज का जांच निर्माण एक स्टेनलेस स्टील बैरल है जिसमें नीचे एक डायाफ्राम होता है और एक छिद्रित प्लास्टिक आवास द्वारा कवर किया जाता है।तरल स्तर माप वास्तव में जांच पर तरल के स्थिर दबाव और वास्तविक वायुमंडलीय दबाव के बीच का अंतर है, और फिर दबाव अंतर को सिरेमिक सेंसर (स्टेनलेस स्टील फिल्म से जुड़ा) द्वारा 4 ~ 20mA आउटपुट सिग्नल में परिवर्तित किया जाता है। और इलेक्ट्रॉनिक घटक।
जब स्थिर दबाव तरल स्तर ट्रांसमीटर को मापने के लिए तरल में एक निश्चित गहराई में रखा जाता है, तो सेंसर की तरल सतह पर दबाव सूत्र है: पीए = पी * जी एच + पा तरल स्तर सूत्र प्राप्त होता है: एच = पीए -पीओ/पी *जी
उसी समय, तरल के दबाव को वायु-संचालन स्टेनलेस स्टील के माध्यम से सेंसर के सकारात्मक दबाव कक्ष में पेश किया जाता है, और फिर तरल सतह पर वायुमंडलीय दबाव को ऑफसेट करने के लिए सेंसर के नकारात्मक दबाव कक्ष से जोड़ा जाता है। सेंसर के पीछे पो, ताकि सेंसर द्वारा मापा गया दबाव हो: PA-Po =p*gh
यदि तरल घनत्व एक समान है, तो स्थिर दबाव अंतर तरल स्तर की ऊंचाई के समानुपाती होता है।
तरल स्तर ट्रांसमीटर तकनीकी पैरामीटर
| ठेठ आवेदन | तरल पदार्थ (साफ पानी, स्नेहक, संक्षारक तरल पदार्थ, आदि) |
| माप श्रेणी | ऊपरी सीमा URL(0-4m;0-170m) |
| बिजली की आपूर्ति | 24VDC (± 5%) |
| प्रक्रिया तापमान | -10 ~ + 70 ℃ |
| सिग्नल आउटपुट | 4...20mADC/HART/RS485. |
| भिगोना समय | 0.1～16s समायोज्य |
| अधिभार क्षमता | <(यू-15)/0.02ए |
| डायाफ्राम सामग्री | 316L, सिरेमिक डायाफ्राम (वैकल्पिक) |
| केस सामग्री | एल्यूमीनियम, स्टेनलेस स्टील (वैकल्पिक) |
| प्रक्रिया कनेक्शन | निकला हुआ किनारा, धागा, ब्रैकेट स्थापना (वैकल्पिक) |
| सुरक्षा स्तर | आईपी68 |
| धमाका प्रूफ ग्रेड | Exia II CT5, Exd II BT5 (वैकल्पिक) |
| स्थिरता प्रदर्शन | ± 0.05% एफएस / वर्ष;±0.1% एफएस / वर्ष |
| लाइव प्रदर्शन | एलसीडी (वैकल्पिक) |
तरल स्तर ट्रांसमीटर डिजाइन फ़ीचर
1. अच्छी स्थिरता और उच्च परिशुद्धता।
2. संरचना उत्तम है, इसे तरल स्तर को मापने के लिए सीधे मापा माध्यम में रखा जा सकता है, और यह स्थापित करने और उपयोग करने के लिए बहुत सुविधाजनक है।
3. ठोस संरचना, कोई चलती भागों, उच्च विश्वसनीयता और लंबी सेवा जीवन।उच्च-सटीक माप पानी, तेल से उच्च चिपचिपाहट के साथ पेस्ट करने के लिए किया जा सकता है, और मापा माध्यम के झाग, जमाव और विद्युत विशेषताओं से प्रभावित नहीं होता है।
4. तापमान मुआवजे की विस्तृत श्रृंखला।
5. बिजली की आपूर्ति के साथ रिवर्स पोलरिटी प्रोटेक्शन और ओवरलोड करंट लिमिटिंग प्रोटेक्शन, एंटी-लाइटनिंग, एंटी-रेडियो फ्रीक्वेंसी इंटरफेरेंस।
लिक्विड लेवल ट्रांसमीटर एप्लीकेशन फील्ड
हाइड्रोस्टेटिक इनपुट लेवल ट्रांसमीटर (इनपुट लेवल मीटर) पेट्रोकेमिकल, धातु विज्ञान, बिजली, दवा, जल आपूर्ति और जल निकासी और पर्यावरण संरक्षण जैसे सिस्टम और उद्योगों में विभिन्न मीडिया के स्तर माप के लिए उपयुक्त है।इसी समय, शहरी जल आपूर्ति और जल निकासी, सीवेज उपचार, भूजल, जलाशय बांधों, नदियों, महासागरों और अन्य जल स्तर निगरानी क्षेत्रों में भी हाइड्रोस्टैटिक स्तर मीटर का व्यापक रूप से उपयोग किया जाता है।
