उत्पाद विवरण:
|
| ठेठ आवेदन: | तरल, गैस, भाप | बिजली की आपूर्ति: | (12-36) वीडीसी (± 30%) |
|---|---|---|---|
| सिग्नल आउटपुट: | 4...20mADC/HART/RS485. | प्रक्रिया कनेक्शन: | निकला हुआ किनारा, धागा (वैकल्पिक) |
| प्रक्रिया तापमान: | -25 ~ + 125 ℃ (> + 125 ℃ अनुकूलित किया जा सकता है) | माप श्रेणी: | ऊपरी सीमा URL |
| घर निर्माण की सामग्री: | एल्यूमीनियम, स्टेनलेस स्टील (वैकल्पिक) | भिगोना समय: | 0.1～16s समायोज्य |
| हाई लाइट: | निकला हुआ किनारा दबाव सेंसर ट्रांसमीटर,तरल दबाव ट्रांसमीटर 20mA,गैस दबाव ट्रांसमीटर सेंसर |
||

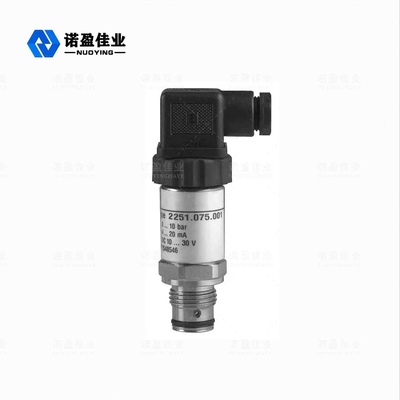

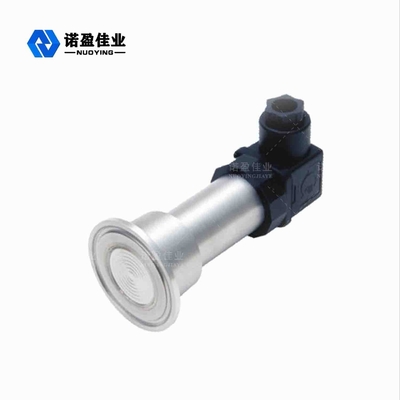

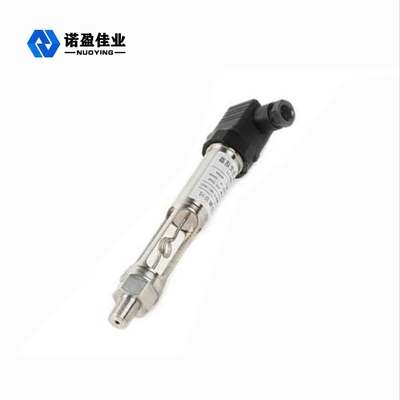

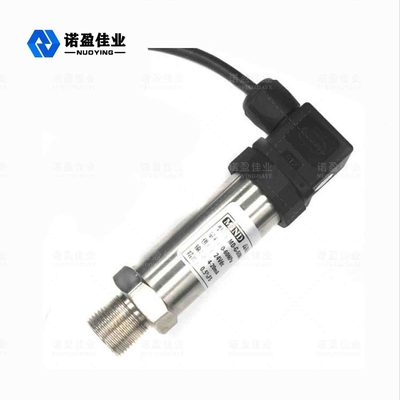

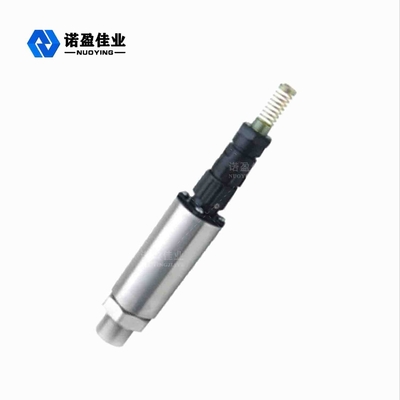

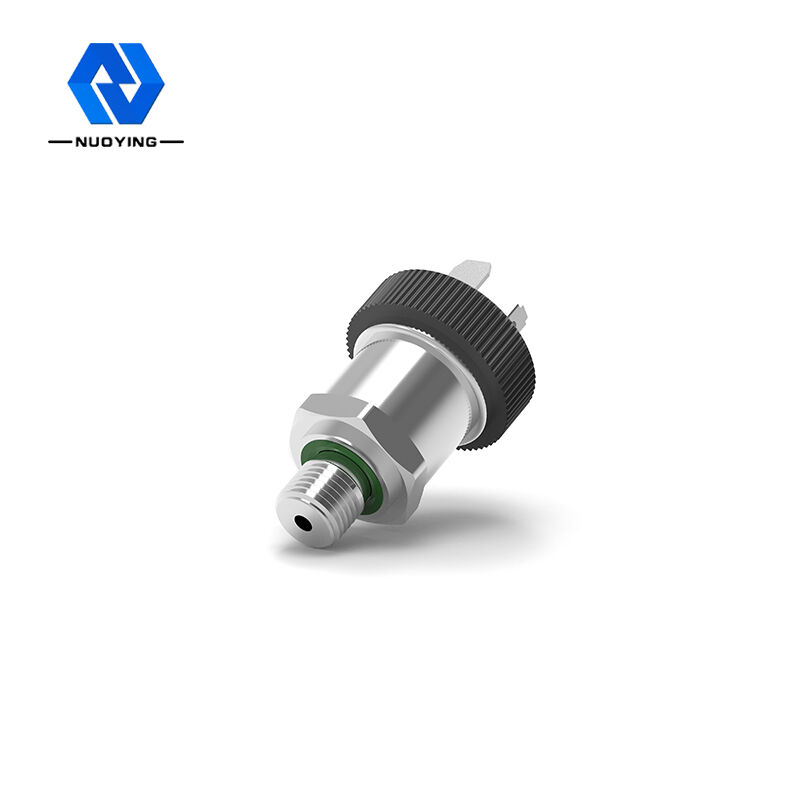

स्थिर आउटपुट उच्च संवेदनशीलता 20mA NP-93420 प्रेशर सेंसर ट्रांसमीटर
NP93420 श्रृंखला प्रसार सिलिकॉन प्रेशर सेंसर सभी आयातित चिप्स का उपयोग करते हैं, सावधानीपूर्वक संरचनात्मक डिजाइन, सिग्नल प्रोसेसिंग और असेंबली के बाद, और नई पीढ़ी के दबाव सेंसर के परीक्षण और उत्पादन के लिए राष्ट्रीय मानकों के अनुसार सख्त।उत्पादों की श्रृंखला में स्थिर उत्पादन, उच्च संवेदनशीलता और सटीकता, और अच्छी तापमान विशेषताओं, और मजबूत विरोधी हस्तक्षेप क्षमता है।
एनपी-93420 प्रेशर सेंसर ट्रांसमीटर कार्य सिद्धांत:
NP93420 श्रृंखला अर्धचालक पाइज़ोरेसिस्टिव प्रभाव और माइक्रोमैचिनिंग तकनीक का उपयोग है, एक विशिष्ट क्रिस्टल अप के एकल क्रिस्टल सिलिकॉन वेफर में, फोटोलिथोग्राफी, प्रसार और अन्य अर्धचालक प्रक्रियाओं के उत्पादन के लिए - व्हीटस्टोन ब्रिज, संवेदनशील डायाफ्राम का निर्माण, जब कार्रवाई के अधीन होता है बाहरी ताकतों के प्रतिरोधकता परिवर्तनों में थोड़ा बदलाव होता है, जिससे कंप्यूटर तापमान मुआवजे, लेजर प्रतिरोध समायोजन, सिग्नल प्रवर्धन और अन्य प्रसंस्करण के बाद उत्तेजना वोल्टेज सिग्नल आउटपुट में ब्रिज आर्म प्रतिरोध में परिवर्तन होता है (एक जोड़ी बड़ी हो जाती है और एक जोड़ी छोटी हो जाती है) एक मानक आउटपुट सिग्नल के साथ एक दबाव ट्रांसमीटर का उत्पादन करने के लिए साधन और सख्त असेंबली परीक्षण, अंशांकन और अन्य प्रक्रियाएं।
एनपी-93420 प्रेशर सेंसर ट्रांसमीटर तकनीकी पैरामीटर्स
| ठेठ आवेदन | तरल, गैस, भाप |
| माप श्रेणी | ऊपरी सीमा URL |
| बिजली की आपूर्ति | (12-36) वीडीसी (± 30%) |
| पर्यावरण का तापमान | -40 ~ + 85 ℃ |
| प्रक्रिया तापमान | -25 ~ + 125 ℃ (> + 125 ℃ अनुकूलित किया जा सकता है) |
| सिग्नल आउटपुट | 4...20mADC/HART/RS485. |
| भिगोना समय | 0.1～16s समायोज्य |
| स्वीकार्य अधिभार | रेटेड श्रेणी के दोगुने से कम या उसके बराबर |
| दीर्घकालिक स्थिरता | ±0.2% एफएस / वर्ष |
| शुद्धता स्तर | 0.1 ग्रेड, 0.2 ग्रेड |
| घर निर्माण की सामग्री | एल्यूमीनियम, स्टेनलेस स्टील (वैकल्पिक) |
| प्रक्रिया कनेक्शन | निकला हुआ किनारा, धागा (वैकल्पिक) |
| सुरक्षा स्तर | IP65 (वैकल्पिक) |
| धमाका प्रूफ ग्रेड | Exia II CT6, Exd II BT5 (वैकल्पिक) |
नोट: उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
एनपी-93420 प्रेशर सेंसर ट्रांसमीटर डिज़ाइन फ़ीचर:
1. स्थिर उत्पादन, उच्च संवेदनशीलता, हस्तक्षेप और शोर और अन्य कारकों के अपेक्षाकृत छोटे प्रभाव, एम्पलीफायर सर्किट की संबंधित लागत कम हो जाती है, और संकल्प में काफी सुधार होता है।
2. विशेष वी / आई एकीकृत सर्किट, कुछ परिधीय उपकरण, उच्च विश्वसनीयता, सरल और आसान रखरखाव, छोटे आकार, हल्के वजन, स्थापित करने और डीबग करने में बेहद आसान।
3. एल्यूमीनियम मिश्र धातु मरने के कास्टिंग खोल, तीन टर्मिनल अलगाव, इलेक्ट्रोस्टैटिक छिड़काव संरक्षण परत, मजबूत और टिकाऊ।
4. 4-20mA डीसी दो-तार सिग्नल ट्रांसमिशन, मजबूत विरोधी हस्तक्षेप क्षमता, लंबी संचरण दूरी।
5. एलईडी, एलसीडी, पॉइंटर तीन तरह के इंडिकेशन मीटर हेड, फील्ड रीडिंग बहुत सुविधाजनक है।चिपचिपा, क्रिस्टलीय और संक्षारक मीडिया को मापने के लिए इस्तेमाल किया जा सकता है।
6. जब खतरनाक और विस्फोटक क्षेत्रों पर लागू किया जाता है, तो प्रसार सिलिकॉन दबाव ट्रांसमीटर का उपयोग किया जाता है, उत्पाद में कम वर्तमान, कम वोल्टेज, कम बिजली की खपत आदि की विशेषताएं होती हैं। यह एक आंतरिक रूप से सुरक्षित विस्फोट-सबूत उत्पाद है, और सुसज्जित है एक विस्फोट प्रूफ प्रमाण पत्र।
7. स्टेनलेस स्टील और विशेष सुरक्षात्मक संरचना का उपयोग, और बिजली के प्रवर्धन सर्किट, एंटी-जैमिंग, एंटी-ओवर-वोल्टेज, ओवर-करंट और सुरक्षा की एक श्रृंखला का मतलब विश्वसनीय सीलिंग जंग और कठोर कामकाजी माहौल के प्रतिरोध में सुधार करना है, सामान्य औद्योगिक साइट माप और नियंत्रण आवश्यकताओं के लिए पूरी तरह से उपयुक्त।
एनपी-93420 प्रेशर सेंसर ट्रांसमीटर एप्लीकेशन फील्ड
1.पेट्रोलियम / पेट्रोकेमिकल / रसायन: सटीक प्रवाह माप और नियंत्रण प्रदान करने के लिए थ्रॉटलिंग डिवाइस के साथ।यह पाइपलाइन और भंडारण टैंक के दबाव और स्तर को माप सकता है।
2. बिजली / शहर गैस / अन्य कंपनियां और व्यवसाय: माप के लिए उच्च स्थिरता और सटीकता की आवश्यकता होती है।
3. लुगदी और कागज: रासायनिक और संक्षारक प्रतिरोधी तरल पदार्थों की आवश्यकता वाले अनुप्रयोगों के लिए।
4. स्टील/गैर-लौह धातु/सिरेमिक: फर्नेस दबाव माप आदि के लिए, जहां उच्च स्थिरता और उच्च सटीकता की आवश्यकता होती है।
5.मशीनरी/जहाज निर्माण: उच्च परिशुद्धता के सख्त नियंत्रण (तापमान, आर्द्रता, आदि) के तहत स्थिर माप की आवश्यकता वाले स्थानों में उपयोग किया जाता है।
