उत्पाद विवरण:
|
ठेठ आवेदन: | तरल, गैस, भाप | माप श्रेणी: | ऊपरी सीमा URL(0.006-40) |
---|---|---|---|
बिजली की आपूर्ति: | 24VDC (± 30%) | द्रव भरना: | सिलिकॉन तेल, अक्रिय तेल (वैकल्पिक) |
पर्यावरण का तापमान: | -40 ~ + 85 ℃ | प्रक्रिया तापमान: | -25 ~ + 125 ℃ (> + 125 ℃ अनुकूलित किया जा सकता है) |
प्रक्रिया कनेक्शन: | निकला हुआ किनारा (वैकल्पिक) | कंपन प्रभाव: | <±1% अधिकतम सीमा (10~60 हर्ट्ज, एस = 0.07 मिमी; 60~150 हर्ट्ज, जी = 9.8 मीटर / एस 2, किसी भी दिशा |
हाई लाइट: | एडजस्टेबल प्रेशर सेंसर ट्रांसमीटर,24VDC गैस प्रेशर ट्रांसमीटर,IP67 स्टीम प्रेशर ट्रांसमीटर: |

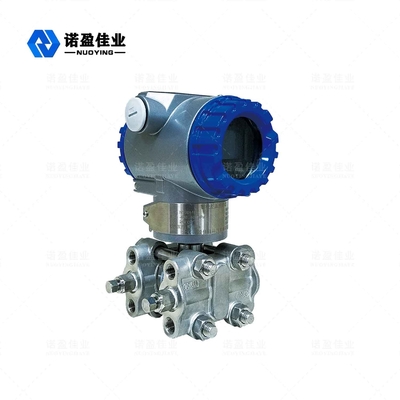

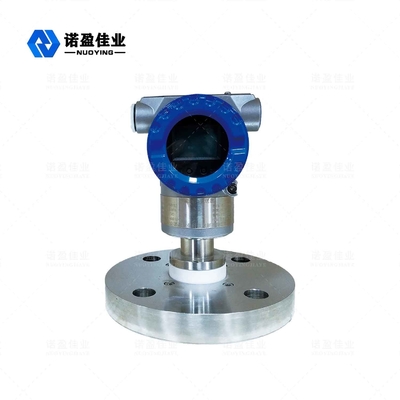

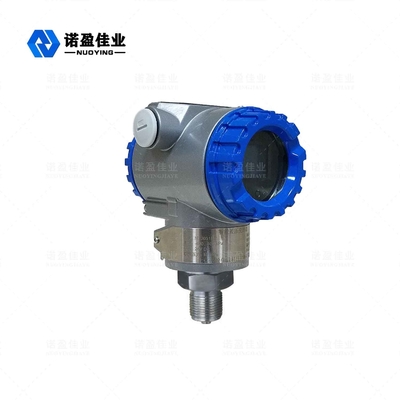

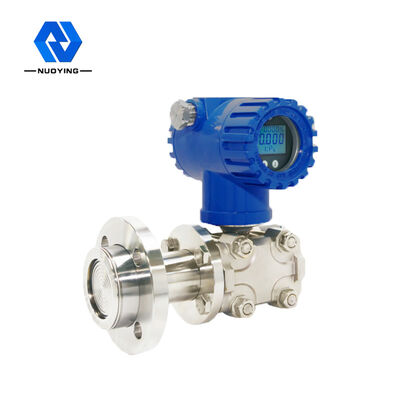

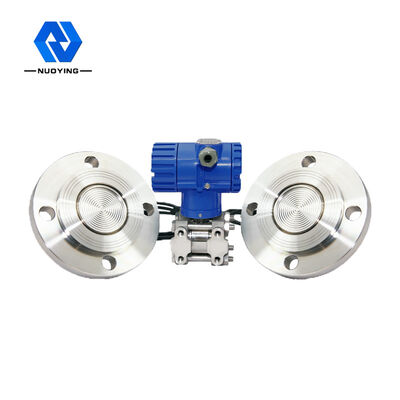

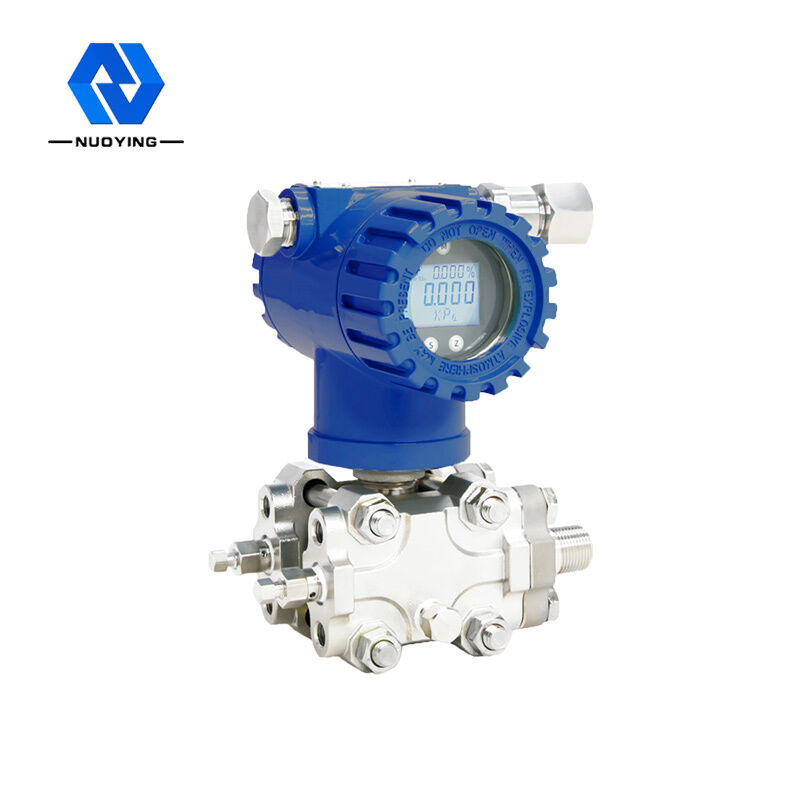

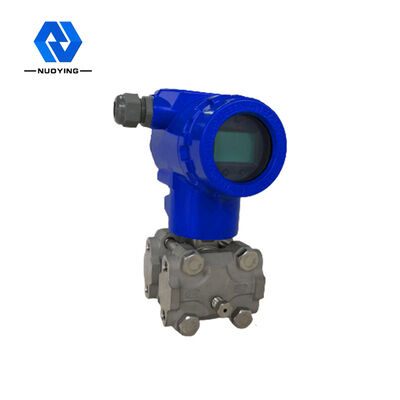

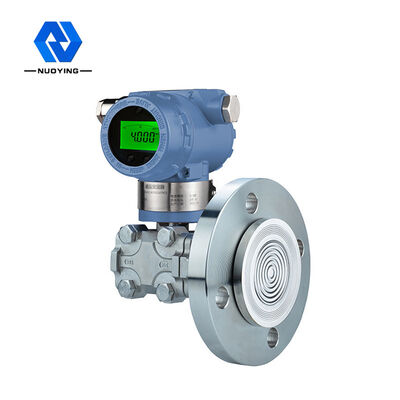

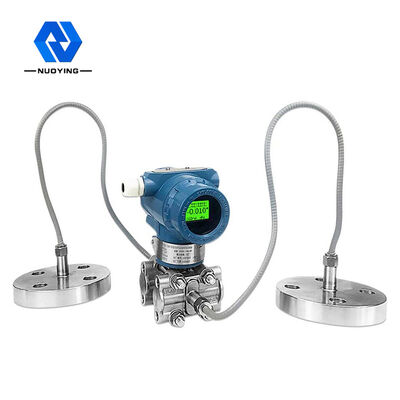

0.1 ~ 16s एडजस्टेबल 24VDC IP67 NY3051 प्रेशर सेंसर ट्रांसमीटर
एनपी 3051 श्रृंखला बुद्धिमान अंतर दबाव / दबाव ट्रांसमीटर एचएआरटी प्रोटोकॉल के अनुरूप एक बुद्धिमान क्षेत्र उपकरण है।माइक्रो बाहरी प्रोसेसर और एचएआरटी संचार सर्किट के डिजाइन में मूल आयातित डायाफ्राम का उपयोग करके, आप 268, 275 और दो के लिए अन्य हाथ से संचालित डिवाइस के अनुरूप ऊपरी कंप्यूटर सॉफ्टवेयर या एचएआरटी संचार प्रोटोकॉल के किसी भी समर्थन एचएआरटी संचार प्रोटोकॉल को स्टोर कर सकते हैं। -वे संचार, और 5 अंकों के बुद्धिमान डिजिटल एलसीडी डिस्प्ले के साथ, आप अंतर दबाव / दबाव मूल्य, आउटपुट वर्तमान मूल्य और आउटपुट प्रतिशत मान प्रदर्शित कर सकते हैं, डिबगिंग बहुत सुविधाजनक है, ट्रांसमीटर डिजिटल और बुद्धिमान कार्यों को प्राप्त करने के लिए, और संगत पारंपरिक 4 ~ 20mA एनालॉग आउटपुट सिग्नल के साथ, ताकि प्राप्त करने के लिए नियंत्रण प्रणाली को न बदलें और एनालॉग मीटर विनिमेय हो।
NY3051 प्रेशर सेंसर ट्रांसमीटर कार्य सिद्धांत:
एनपी 3051 श्रृंखला बुद्धिमान अंतर दबाव / दबाव ट्रांसमीटर में एक परिवर्तनीय कैपेसिटेंस सेंसिंग असेंबली है जिसे "कहा जाता है"मैं" कक्ष नीचे दिए गए चित्र को देखें, प्रक्रिया दबाव अलगाव डायाफ्राम के दोनों किनारों पर "δ" कक्ष के माध्यम से प्रेषित होता है, द्रव को "δ" कक्ष में केंद्र डायाफ्राम में भरता है। केंद्र डायाफ्राम एक तनाव लोचदार तत्व है, जो उत्पन्न करता है उस पर अभिनय करने वाले दोनों पक्षों के बीच दबाव अंतर के लिए एक समान विरूपण विस्थापन, और यह विस्थापन संधारित्र पोल प्लेट पर बने अंतर समाई में बदल जाता है। अंतर समाई को इलेक्ट्रॉनिक सर्किट द्वारा एक मानक आउटपुट सिग्नल में परिवर्तित किया जाता है।
NY3051 प्रेशर सेंसर ट्रांसमीटर डिज़ाइन फ़ीचर:
1. उच्च परिशुद्धता और अच्छी स्थिरता।
2. निरंतर आत्म-निदान, रैखिक मुआवजे और डिजिटल फाइन-ट्यूनिंग फ़ंक्शन के साथ।
3. शून्य स्थिति और सीमा के स्थानीय समायोजन को महसूस किया जा सकता है, और दूरस्थ समायोजन को रिमोट हैंड कंट्रोलर या कंप्यूटर द्वारा भी महसूस किया जा सकता है।
4. विभिन्न अनुप्रयोगों के अनुसार रैखिक या वर्गमूल आउटपुट का चयन किया जा सकता है।
5. भिगोना समय 0.1 ~ 16s के बीच बदलने के लिए सेट किया जा सकता है।
6. KPa, Pa, InH20 बार, आदि के बीच दबाव मूल्य इकाई रूपांतरण को महसूस किया जा सकता है।
7. विफलता/सुरक्षा स्विच को चालू करके विफलता और सुरक्षा मोड सेट किए जा सकते हैं।
8. सिंगल पॉइंट, मल्टी-पॉइंट और बर्स्ट मोड के साथ।
9. बिजली की विफलता संरक्षण समारोह के साथ, बिजली की विफलता के दौरान यह अपने कार्य डेटा को स्वचालित रूप से सहेज सकता है।
10. ठोस घटक, प्लग-इन मुद्रित सर्किट बोर्ड छोटा, हल्का वजन, मजबूत और सदमे प्रतिरोधी।
11. अच्छा एक तरफा अधिभार संरक्षण विशेषताओं।
NY3051 प्रेशर सेंसर ट्रांसमीटर तकनीकी पैरामीटर्स
ठेठ आवेदन | तरल, गैस, भाप |
माप श्रेणी | ऊपरी सीमा URL(0.006-40) |
बिजली की आपूर्ति | 24VDC (± 30%) |
पर्यावरण का तापमान | -40 ~ + 85 ℃ |
प्रक्रिया तापमान | -25 ~ + 125 ℃ (> + 125 ℃ अनुकूलित किया जा सकता है) |
शक्ति प्रभाव | <0.005%/वी |
द्रव भरना | सिलिकॉन तेल, अक्रिय तेल (वैकल्पिक) |
कंपन प्रभाव | <±1% अधिकतम सीमा (10~60 हर्ट्ज, एस = 0.07 मिमी; 60~150 हर्ट्ज, जी = 9.8 मीटर / एस 2, किसी भी दिशा में) |
शुद्धता स्तर | 0.1 ग्रेड, 0.2 ग्रेड |
प्रक्रिया कनेक्शन | निकला हुआ किनारा (वैकल्पिक) |
सुरक्षा स्तर | IP65 (वैकल्पिक) |
धमाका प्रूफ ग्रेड | Exia II CT6, Exd II BT5 (वैकल्पिक) |
NY3051 प्रेशर सेंसर ट्रांसमीटर एप्लीकेशन फील्ड:
एनपी 3051 श्रृंखला बुद्धिमान अंतर दबाव / दबाव ट्रांसमीटर शुष्क पेट्रोलियम, रासायनिक उद्योग, विद्युत शक्ति, प्रकाश उद्योग और दवा जैसे उद्योगों में भंडारण टैंक माध्यम के तरल स्तर को मापने के लिए उपयुक्त है। यह व्यापक रूप से उपयोग किया जाने वाला स्तर गेज है।
