उत्पाद विवरण:
|
माप सीमा: | तरल, संक्षारक तरल | शुद्धता ग्रेड: | ±0.25% एफएस, ±0.5% एफएस, ±1.0% एफएस |
---|---|---|---|
प्रक्रिया कनेक्शन: | धागा, निकला हुआ किनारा (वैकल्पिक) | परिवेश का तापमान: | -40〜85 डिग्री सेल्सियस |
प्रक्रिया तापमान: | -10 ~+70 डिग्री सेल्सियस | सिग्नल आउटपुट: | 4...20mADC / हार्ट / RS485... |
डायाफ्राम सामग्री: | 316L, सिरेमिक डायाफ्राम (वैकल्पिक) | संरक्षण ग्रेड: | आईपी67 |
हाई लाइट: | इनपुट प्रकार जल स्तर दबाव ट्रांसड्यूसर,जल स्तर दबाव ट्रांसड्यूसर एचएआरटी,एचएआरटी पनडुब्बी दबाव ट्रांसड्यूसर |

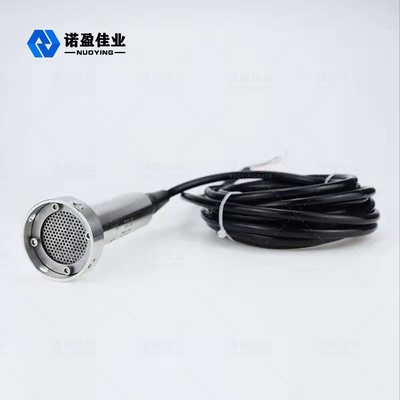

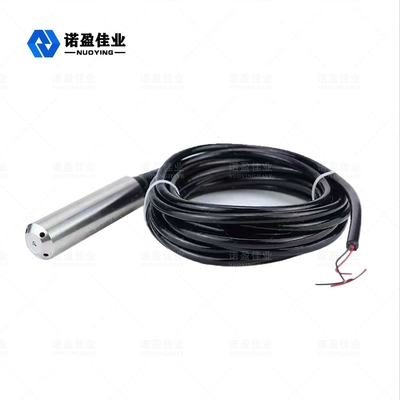

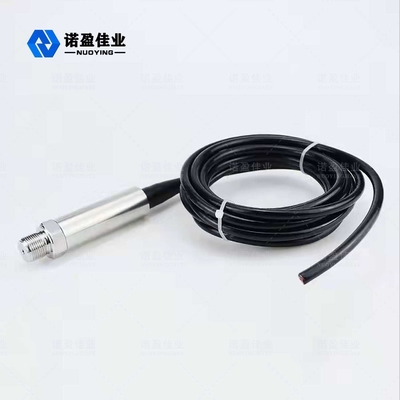

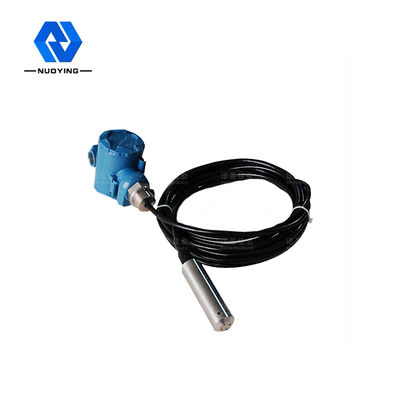

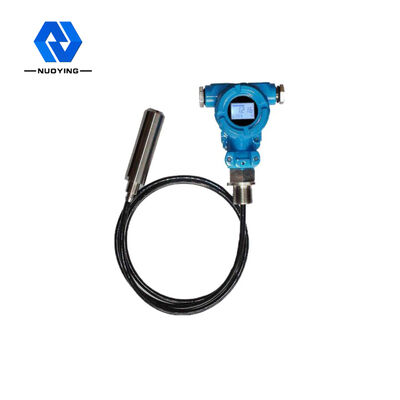

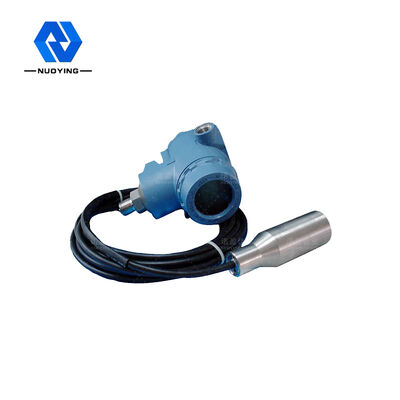

NH93420 तरल स्तर ट्रांसमीटर दबाव सेंसर ट्रांसमीटर
NH93420 श्रृंखला तरल स्तर ट्रांसमीटर पानी, तेल और पेस्ट मात्रा के सटीक माप और संचरण को प्राप्त करने के लिए, विभिन्न ऊंचाइयों पर तरल के विभिन्न विशिष्ट गुरुत्वाकर्षण द्वारा उत्पन्न दबाव के बीच रैखिक संबंध के सिद्धांत के अनुसार, दबाव ट्रांसमीटर प्रौद्योगिकी का विस्तार और विकास है, तरल ऊंचाई, वजन।
NH93420 तरल स्तर ट्रांसमीटरतकनीकी मापदण्ड
विशिष्ट आवेदन पत्र | तरल, संक्षारक तरल | ||||||||||
माप श्रेणी |
|
||||||||||
सिग्नल आउटपुट: | 4 ~ 20 एमएडीसी / एचएआरटी / आरएस 485 | ||||||||||
परिवेश का तापमान | -40 85 डिग्री सेल्सियस | ||||||||||
प्रक्रिया तापमान |
-10 ~+70 डिग्री सेल्सियस |
||||||||||
प्रक्रिया कनेक्शन | धागा निकला हुआ किनारा बढ़ते (वैकल्पिक) | ||||||||||
बिजली की आपूर्ति | 24VDC (± 5%) | ||||||||||
भार क्षमता |
<(यू-15) / 0.02ए |
||||||||||
डायाफ्राम सामग्री |
316L, सिरेमिक डायाफ्राम (वैकल्पिक) केस सामग्री: एल्यूमीनियम, स्टेनलेस स्टील (वैकल्पिक) |
||||||||||
स्थिरता |
± 0.05% एफएस / वर्ष;±0.1% एफएस / वर्ष |
||||||||||
फील्ड प्रदर्शन | एलसीडी (वैकल्पिक) | ||||||||||
सुरक्षा का स्तर | आईपी67 | ||||||||||
ब्लास्ट क्लास |
Exia II CT5 Exd IIBT5 (वैकल्पिक) |
मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!
NH93420 तरल स्तर ट्रांसमीटर ऑपरेटिंग सिद्धांत
तरल स्तर ट्रांसमीटर में एक केशिका नली, एक संपीड़न जोड़ और एक जांच में निर्मित एक विशेष गैस गाइड केबल होता है।लेवल गेज की जांच एक स्टेनलेस स्टील कोर के नीचे एक डायाफ्राम और छेद के साथ एक प्लास्टिक खोल के साथ बनाई गई है।तरल स्तर माप वास्तव में जांच सिर पर हाइड्रोस्टेटिक दबाव और वास्तविक वायुमंडलीय दबाव के बीच का अंतर है, और फिर सिरेमिक सेंसर (स्टेनलेस स्टील फिल्म से जुड़ा हुआ) और इलेक्ट्रॉनिक घटक दबाव अंतर को 4〜20mA आउटपुट सिग्नल में परिवर्तित करते हैं। .
जब हाइड्रोस्टेटिक तरल स्तर ट्रांसमीटर को मापा तरल की एक निश्चित गहराई में रखा जाता है, तो सेंसर का दबाव सूत्र निम्नानुसार होता है: तरल स्तर सूत्र प्राप्त करने के लिए PA = p・g・h + Po: h = PA- Po / p *जी।
उसी समय, गैस चालन स्टेनलेस स्टील के माध्यम से तरल के दबाव को सेंसर के सकारात्मक दबाव कक्ष में पेश किया जाता है, और फिर तरल सतह पर वायुमंडलीय दबाव सेंसर के नकारात्मक दबाव कक्ष से जुड़ा होता है, ताकि प्रतिकार किया जा सके पो, सेंसर के पीछे और सेंसर का मापा दबाव PA-Po= p・g・h बनाते हैं।
यदि तरल का घनत्व एक समान है, तो स्थिर दबाव अंतर तरल स्तर की ऊंचाई के समानुपाती होता है।
NH93420 तरल स्तर ट्रांसमीटर डिज़ाइन विशेषताएँ
मैं
