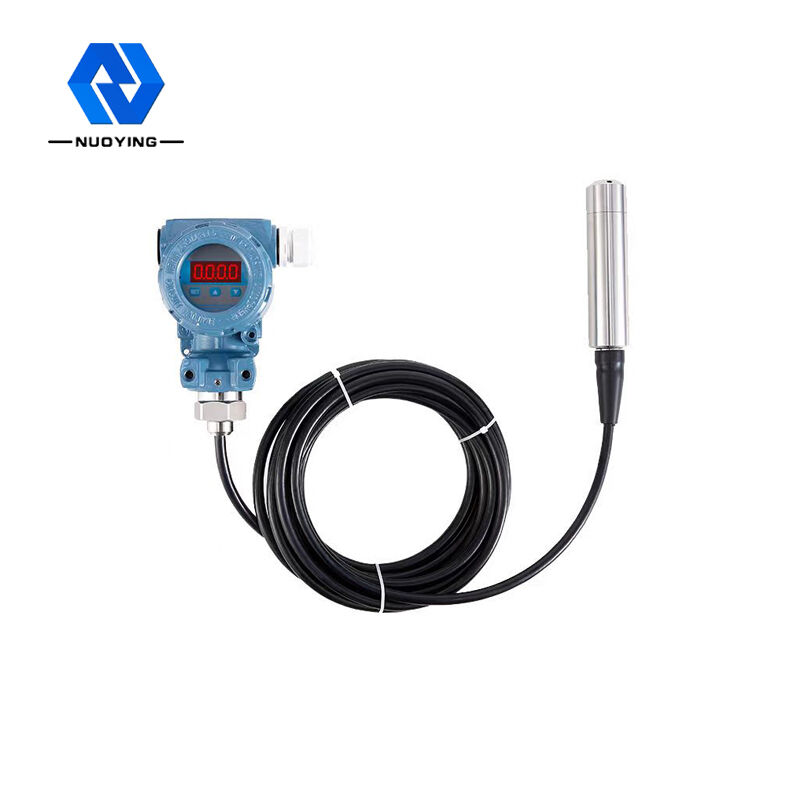

डिजिटल प्रेशर सेंसर ट्रांसमीटर स्टेनलेस स्टील एलसीडी डिस्प्ले

NH93420 लिक्विड लेवल ट्रांसमीटर प्रेशर सेंसर ट्रांसमीटर

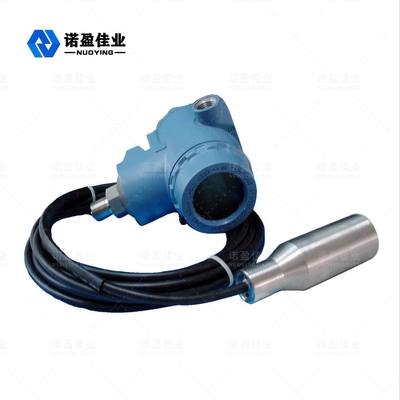

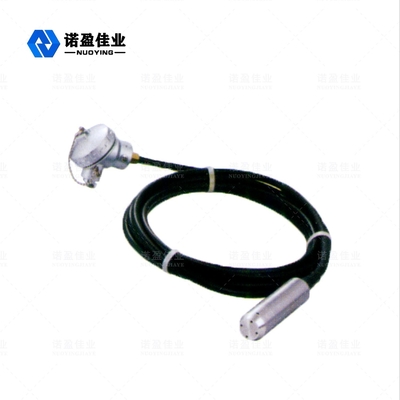

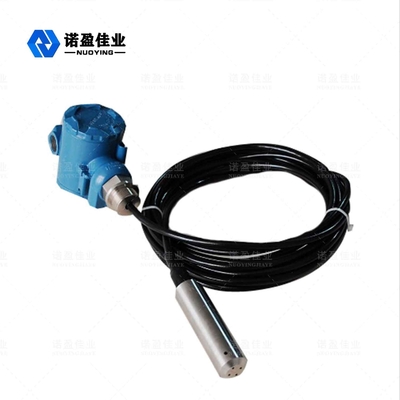

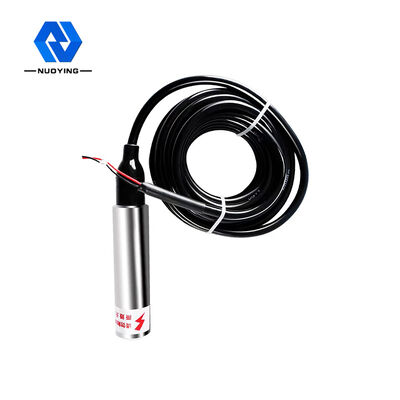

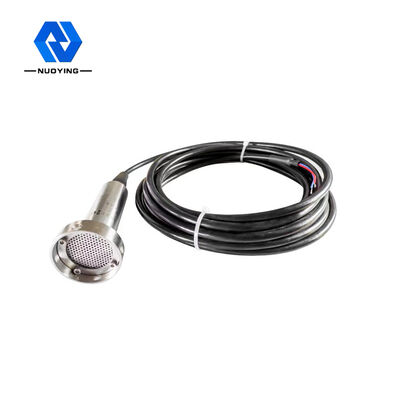

NH93420 श्रृंखला तरल स्तर ट्रांसमीटर एक पूर्ण-स्टेनलेस स्टील डिज़ाइन, पूर्ण-सीलबंद डाइविंग सॉलिड-स्टेट पीज़ोरेसिस्टिव तरल स्तर माप उपकरण है। इस उत्पाद में उच्च स्थिरता, उच्च विश्वसनीयता पीज़ोरेसिस्टिव प्रेशर सेंसर, उच्च परिशुद्धता बुद्धिमान ट्रांसमीटर प्रोसेसिंग सर्किट, सटीक डिजिटल तापमान क्षतिपूर्ति तकनीक और नॉनलाइनियर सुधार तकनीक का उपयोग किया जाता है। मापे गए तरल के तरल स्तर संकेत को एक मानक विद्युत सिग्नल आउटपुट में परिवर्तित किया जाता है। वाटरप्रूफ केबल और शेल सील कनेक्शन, केबल में पाइप, लंबे समय तक तरल में इस्तेमाल किया जा सकता है। एकीकृत संरचना और मानकीकृत सिग्नल आउटपुट क्षेत्र उपयोग और स्वचालित नियंत्रण के लिए सुविधा प्रदान करते हैं। . उत्पाद आकार में छोटा, वजन में हल्का, स्थापित करने में आसान और उपयोग में आसान है। यह पेट्रोलियम, रसायन उद्योग, बिजली संयंत्र, शहरी जल आपूर्ति और जल तापमान अन्वेषण के क्षेत्र में तरल स्तर के माप और नियंत्रण के लिए उपयुक्त है।

NH93420 तरल स्तर ट्रांसमीटरतकनीकी मापदण्ड

※ टिप्पणी:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ट आवश्यकताएँकाउपयोगकर्ता!

NH93420 तरल स्तर ट्रांसमीटर ऑपरेटिंग सिद्धांत

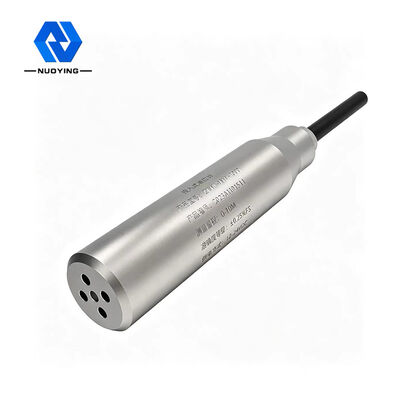

तरल स्तर ट्रांसमीटर में एक केशिका नली, एक संपीड़न जोड़ और एक जांच में निर्मित एक विशेष गैस गाइड केबल होता है। लेवल गेज की जांच एक स्टेनलेस स्टील कोर से बनी होती है जिसमें नीचे एक डायाफ्राम और छेद वाला एक प्लास्टिक खोल होता है। तरल स्तर माप वास्तव में जांच सिर पर हाइड्रोस्टैटिक दबाव और वास्तविक वायुमंडलीय दबाव के बीच का अंतर है, और फिर सिरेमिक सेंसर (स्टेनलेस स्टील फिल्म से जुड़ा हुआ) और इलेक्ट्रॉनिक घटक दबाव अंतर को 4〜20mA आउटपुट सिग्नल में परिवर्तित करते हैं।
जब हाइड्रोस्टैटिक तरल स्तर ट्रांसमीटर को मापे गए तरल की एक निश्चित गहराई में रखा जाता है, तो सेंसर का दबाव सूत्र इस प्रकार होता है: तरल स्तर सूत्र प्राप्त करने के लिए PA = p・g・h+Po:h = PA- Po/ p*g।
उसी समय, तरल के दबाव को गैस चालन स्टेनलेस स्टील के माध्यम से सेंसर के सकारात्मक दबाव कक्ष में पेश किया जाता है, और फिर तरल सतह पर वायुमंडलीय दबाव को सेंसर के नकारात्मक दबाव कक्ष से जोड़ा जाता है, ताकि सेंसर के पीछे पीओ का प्रतिकार किया जा सके और सेंसर का मापा दबाव पीए-पीओ = पी・जी・एच बनाया जा सके।
यदि तरल का घनत्व एक समान है, तो स्थैतिक दबाव अंतर तरल स्तर की ऊंचाई के समानुपाती होता है।

NH93420 तरल स्तर ट्रांसमीटर प्रारुप सुविधाये

• अच्छी स्थिरता और उच्च परिशुद्धता।
• इसकी संरचना उत्तम है और इसका उपयोग सीधे मापा माध्यम में तरल स्तर को मापने के लिए किया जा सकता है। इसे स्थापित करना और उपयोग करना काफी सुविधाजनक है।
• ठोस संरचना, गतिहीन घटक, उच्च विश्वसनीयता, पानी, तेल से लेकर उच्च चिपचिपाहट वाले पेस्ट तक लंबी सेवा जीवन को उच्च सटीकता के साथ मापा जा सकता है, जो परीक्षण के तहत माध्यम के फोमिंग, जमाव और विद्युत विशेषताओं से प्रभावित नहीं होता है।
• वाइड रेंज तापमान मुआवजा.
• पावर इन्वर्टर ध्रुवता संरक्षण और अधिभार वर्तमान सीमित सुरक्षा, बिजली संरक्षण, रेडियो आवृत्ति हस्तक्षेप संरक्षण के साथ।
