उत्पाद विवरण:
|
| माप सीमा: | 0 - 2.5 ग्राम / सीसी (0 - 2500 किग्रा / एम 3) ，0 ~ 100.0% | अंशांकन रेंज: | 0 - 2.5 ग्राम / सीसी (0 - 2500 किग्रा / एम 3) ，0 ~ 100.0% |
|---|---|---|---|
| शुद्धता: | ± 0.002 जी / सीसी (± 2 किलो / एम 3) ± 0.5% | repeatability: | ± 0.001 ग्राम / सीसी (± 0.2 किग्रा / एम 3) ± 0.1% |
| कार्य का दबाव: | 0~4एमपीए | परिचालन तापमान: | -40~130℃，-50~150℃ |
| बिजली की आपूर्ति: | 24VDC，≥50 एमए | सिग्नल आउटपुट: | 4-20 एमए，0-1000 हर्ट्ज，आरएस485 मोडबस आरटीयू |
| हाई लाइट: | मोडबस आरटीयू ट्यूनिंग कांटा घनत्व मीटर,अनुनाद तरल घनत्व सेंसर,मोडबस द्रव घनत्व मीटर |
||

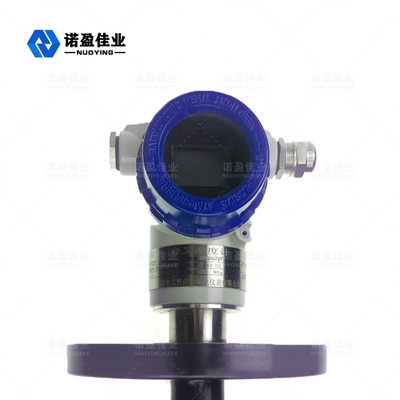

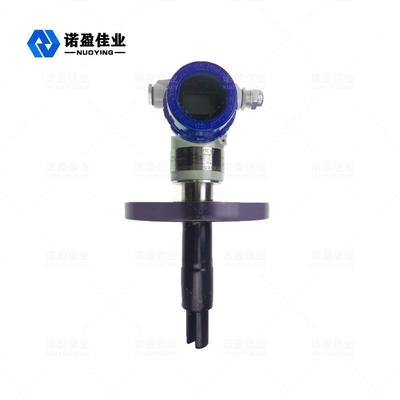

NYDE ट्यूनिंग कांटा अनुनाद घनत्व मीटर 4 ~ 20Ma या RS485 मोडबस RTU 24VDC
NYDE ट्यूनिंग कांटा अनुनाद घनत्व मीटर
एनवाईडीईप्लग-इन घनत्व मीटर प्लग-इन इंस्टॉलेशन को अपनाता है और व्यापक रूप से पाइपलाइनों में उपयोग किया जाता है।खुले टैंकों और बंद टैंकों में माध्यम का घनत्व सीधे माध्यम में डाले गए सेंसर के ट्यूनिंग फोर्क द्वारा प्राप्त कंपन आवृत्ति से निर्धारित होता है।सेंसर का बिल्ट-इन तापमान सेंसर इसके लिए तापमान मुआवजा प्रदान करता है।
आवेदन का दायरा: प्लग-इन घनत्व मीटर वास्तविक समय में ऑनलाइन घनत्व का पता लगा सकता है।इसका उपयोग घनत्व वाले उत्पादों के प्रक्रिया नियंत्रण के लिए मूल पैरामीटर या गुणवत्ता नियंत्रण के साथ ठोस प्रतिशत या संदर्भ के रूप में एकाग्रता प्रतिशत के रूप में किया जा सकता है।विशिष्ट उद्योगों में पेट्रोकेमिकल उद्योग, शराब उद्योग, खाद्य उद्योग, दवा उद्योग और खनिज प्रसंस्करण (जैसे मिट्टी, कार्बोनेट, सिलिकेट, आदि) शामिल हैं, जो विशेष रूप से उपरोक्त उद्योगों में बहु-उत्पाद पाइपलाइनों के इंटरफ़ेस का पता लगाने और मिश्रण में उपयोग किए जाते हैं। घनत्व का पता लगाने, रिएक्टर की अंत-बिंदु निगरानी, और विभाजक का इंटरफ़ेस पता लगाना।
NYDE ट्यूनिंग कांटा अनुनाद घनत्व मीटर तकनीकी मापदंडों
| माप सीमा | 0 - 2.5 ग्राम / सीसी (0 - 2500 किग्रा / एम 3), 0 ~ 100.0% |
| अंशांकन रेंज | 0 - 2.5 ग्राम / सीसी (0 - 2500 किग्रा / एम 3), 0 ~ 100.0% |
| माप की सटीकता | ± 0.002 जी / सीसी (± 2 किलो / एम 3), ± 0.5% |
| repeatability | ± 0.001 ग्राम / सीसी (± 0.2 किग्रा / एम 3) ± 0.1% |
| मध्यम तापमान रेंज | -50 ℃ ~ + 150 ℃ |
| कार्य का दबाव | 4एमपीए |
| द्रव चिपचिपापन रेंज | 0-600 सीपी |
| तापमान गुणांक | 0.1 किग्रा / एम 3 / ℃ (± 0.5%) सुधार के बाद |
| तनाव प्रभाव | नगण्य |
| निर्मित तापमान सेंसर | डिजिटल सेंसर |
| गीली सामग्री | 316L, 2205 स्टेनलेस स्टील, 哈 सी, टाइटेनियम मिश्र धातु |
| कांटा शरीर कोटिंग | मानक PTFE या PFA |
| बिजली की आपूर्ति | 24 वीडीसी, ≥50 एमए |
| एनालॉग सिग्नल आउटपुट | 4-20 एमए, 0-1000 हर्ट्ज, आरएस 485 मोडबस आरटीयू |
| आउटपुट सटीकता (20 ℃) | ±0.1% पठन या ± 0.05% FS |
| आउटपुट दोहराव (-40 ~ + 85 ℃) | ± 0.05% एफएस |
| प्रक्रिया कनेक्शन | दीन 50 पीएन16 दीन 50 पीएन40 |
| आईडीएफ और आरजेटी सैनिटरी | |
| सुरक्षा स्तर | आईपी67 |
| सीप | एल्यूमीनियम मिश्र धातु |
NYDE ट्यूनिंग कांटा अनुनाद घनत्व मीटर ऑपरेटिंग सिद्धांत

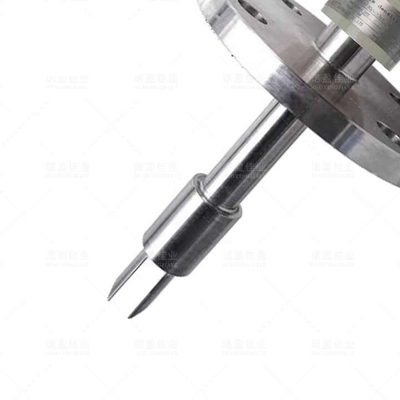

सेंसर घटक कंपन के सिद्धांत के आधार पर काम करता है, और घटक भाग मापा तरल में डूबा हुआ ट्यूनिंग कांटा का हिस्सा है।ट्यूनिंग कांटा हिस्सा कांटा शरीर के निचले सिरे पर तय एक आंतरिक पीजोइलेक्ट्रिक उपकरण के माध्यम से कंपन को प्रेरित करता है।फोर्क बॉडी के दूसरे छोर पर लगे एक सेकेंडरी पीजोइलेक्ट्रिक डिवाइस द्वारा दोलन आवृत्ति का पता लगाया जाता है, और फिर शीर्ष पर सर्किट द्वारा सिग्नल को बढ़ाया जाता है।जब मापा तरल प्रवाहित होता है तो तरल का घनत्व कंपन आवृत्ति से निकटता से संबंधित होता है।जब मापा तरल का घनत्व बदलता है, तरल प्रवाह के दौरान कंपन आवृत्ति भी बदल जाती है।निम्नलिखित समीकरण के माध्यम से, मापा तरल के घनत्व की सही गणना की जा सकती है।
डी = K0+K1T+K2T2
डी = मापा माध्यम का गैर-अंशांकित घनत्व (किलो / एम 3)
टी = कंपन आवृत्ति (μ एस)।
K0 , K1 , K2 = स्थिरांक
घनत्व का पता लगाने की प्रक्रिया में, NYDE प्लग-इन घनत्व मीटर मापा माध्यम के घनत्व (डी) पर तापमान के प्रभाव के लिए स्वचालित रूप से क्षतिपूर्ति कर सकता है, और दबाव का घनत्व पर कोई महत्वपूर्ण प्रभाव नहीं पड़ता है।
NYDE ट्यूनिंग कांटा अनुनाद घनत्व मीटर यांत्रिक स्थापना
पाइप घनत्व सेंसर के विपरीत, प्लग-इन घनत्व मीटर का कांटा हिस्सा पूरी तरह से संलग्न नहीं है।
पाइप की दीवार या कंटेनर
तरल पदार्थ पर दीवार की सीमा प्रभाव और मापने वाले माध्यम की चिपचिपाहट प्रभाव, इन प्रभावों का सेंसर के माप अंशांकन पर एक निश्चित प्रभाव पड़ेगा।इन पर काबू पाने के लिए, विभिन्न वातावरणों के लिए, हमने समान परिस्थितियों में चयन की सुविधा के लिए स्थापना विधि और पाइप व्यास को पहले से संक्षेप और निर्धारित किया है।
|
इंस्टालेशन मानक |
टी के आकार का साइड ओपनिंग प्लग-इन स्थापना |
टी-आकार का पक्ष खोलने योग्य वापस लेने योग्य स्थापना | |
|
अनुदेश |
कांटा शरीर सीधे मुख्य द्रव में प्रवेश करता है |
मुख्य तरल पदार्थ से बचने के लिए फोर्क बॉडी को पाइप लाइन के किनारे से हटा दिया जाता है, और द्वारा वापस ले लिया जाता है 25 मिमी |
|
| प्रवाह की दर | कांटे के माध्यम से प्रवाह दर 0-1m/s . है | मुख्य पाइप प्रवाह दर 1-5m/s . है | |
| चिपचिपापन रेंज | अधिकतम 600Cp | अधिकतम 100cP (व्यक्तिगत मामलों में 250cP तक) | |
| तापमान | -50-150 ℃ | -50-150 ℃ | |
|
मुख्य पाइप आकार |
क्षैतिज पाइपलाइन 100 मिमी (4″); लंबवत पाइप 150 मिमी (4″); |
≥50 मिमी (2″) |
|
|
कमी |
पर लागू नहीं: अस्थिर प्रवाह दर मुख्य पाइप व्यास DN100 . से कम है |
1. | फ्लोकुलेंट घोल (जैसे लुगदी, आदि) |
| 2. | अस्थिर प्रवाह दर | ||
| 3. | पतला चिपचिपापन के साथ समाधान | ||
| 4. | मुख्य पाइप व्यास डीएन 50 . से कम है | ||
| 5. | ऐसे मामले जहां तापमान का प्रभाव महत्वपूर्ण है | ||
प्रवाह दर की गणना
वी = क्यू / (1/4 * π * डी 2) उदाहरण: प्रवाह दर 20 एम 3 / एच, पाइप व्यास 100 मिमी
वी = 20/3600 /(1/4 * 3.14 * 0.1 * 0.1) = 0.7 एम/एस
स्थापना स्थान
यह सुनिश्चित करने के लिए कि घनत्व मीटर सटीक रूप से माप सकता है और स्थिरता प्रदर्शित कर सकता है, मापा माध्यम की प्रवाह दर 1m / s से अधिक नहीं होनी चाहिए, और पाइप लाइन का व्यास जहां घनत्व मीटर स्थापित किया गया है, उससे अधिक या बराबर होना चाहिए 159मिमी.घनत्व मीटर का स्थान पंप से यथासंभव दूर स्थापित किया जाना चाहिए, और दूरी अधिमानतः 5 मीटर से अधिक होनी चाहिए;जब प्रवाह दर 1 m/s से अधिक हो, तो विस्तारित व्यास स्थापना का उपयोग करें।जब प्रवाह दर 1 मीटर बढ़ जाती है, तो घनत्व मीटर के पाइप व्यास में 1.5 गुना वृद्धि होती है।उपकरण से पहले एक सीधा पाइप अनुभाग ≥ 600 मिमी और उपकरण के पीछे एक सीधा पाइप अनुभाग ≥ 300 मिमी होना चाहिए।कांटा शरीर के माध्यम से बहते समय द्रव एक लामिना अवस्था में होता है,
जैसा कि चित्र में दिखाया गया है: क्षैतिज पाइपलाइन की क्षैतिज स्थापना
सांद्रिक रेड्यूसर लंबवत पाइप सीधे तरल पदार्थ में डालें
सांद्रिक रेड्यूसर क्षैतिज पाइप क्षैतिज पाइप शीर्ष दृश्य
