उत्पाद विवरण:
|
| माप सीमा: | 0 - 2.5 ग्राम / सीसी (0 - 2500 किग्रा / एम 3) ，0 ~ 100.0% | अंशांकन रेंज: | 0 - 2.5 ग्राम / सीसी (0 - 2500 किग्रा / एम 3) ，0 ~ 100.0% |
|---|---|---|---|
| शुद्धता: | ± 0.002 जी / सीसी (± 2 किलो / एम 3) ± 0.5% | repeatability: | ± 0.001 ग्राम / सीसी (± 0.2 किग्रा / एम 3) ± 0.1% |
| कार्य का दबाव: | 0~4एमपीए | परिचालन तापमान: | -40~130℃，-50~150℃ |
| बिजली की आपूर्ति: | 24VDC，≥50 एमए | सिग्नल आउटपुट: | 4-20 एमए，0-1000 हर्ट्ज，आरएस485 मोडबस आरटीयू |
| हाई लाइट: | PN40 FDM कांटा घनत्व मीटर,FDM कांटा घनत्व मीटर 24VDC,24VDC घोल घनत्व ट्रांसमीटर |
||

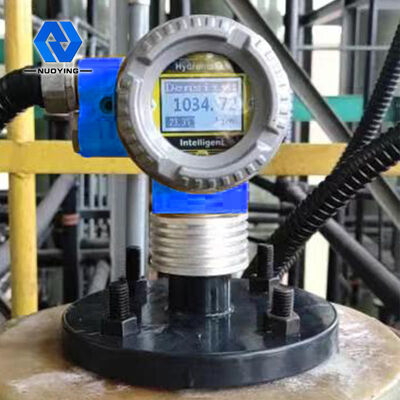

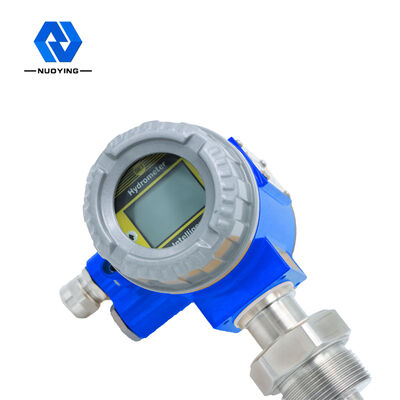

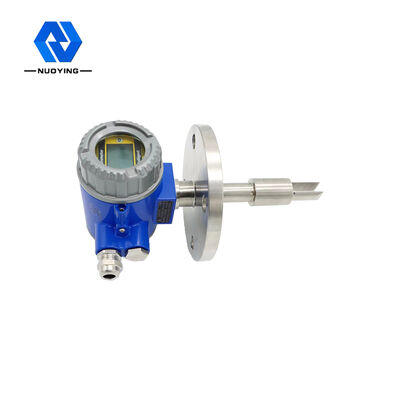

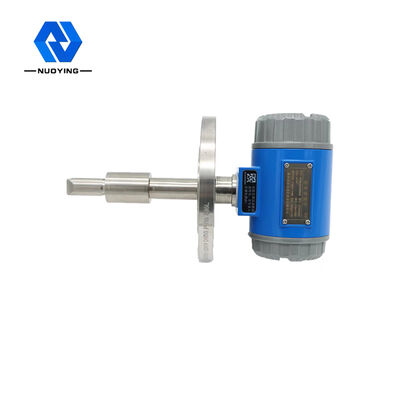

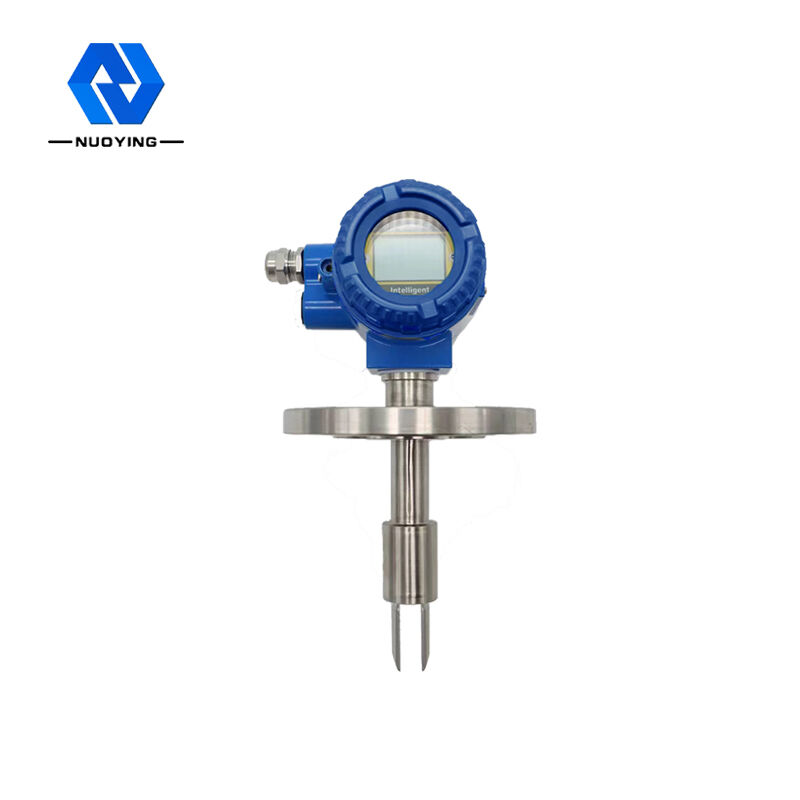

NYDE ट्यूनिंग कांटा अनुनाद घनत्व मीटर
एनवाईडीईप्लग-इन घनत्व मीटर प्लग-इन इंस्टॉलेशन को अपनाता है और व्यापक रूप से पाइपलाइनों में उपयोग किया जाता है।खुले टैंकों और बंद टैंकों में माध्यम का घनत्व सीधे माध्यम में डाले गए सेंसर के ट्यूनिंग फोर्क द्वारा प्राप्त कंपन आवृत्ति से निर्धारित होता है।सेंसर का बिल्ट-इन तापमान सेंसर इसके लिए तापमान मुआवजा प्रदान करता है।
आवेदन का दायरा: प्लग-इन घनत्व मीटर वास्तविक समय में ऑनलाइन घनत्व का पता लगा सकता है।इसका उपयोग घनत्व वाले उत्पादों के प्रक्रिया नियंत्रण के लिए मूल पैरामीटर या गुणवत्ता नियंत्रण के साथ ठोस प्रतिशत या संदर्भ के रूप में एकाग्रता प्रतिशत के रूप में किया जा सकता है।विशिष्ट उद्योगों में पेट्रोकेमिकल उद्योग, शराब उद्योग, खाद्य उद्योग, दवा उद्योग और खनिज प्रसंस्करण (जैसे मिट्टी, कार्बोनेट, सिलिकेट, आदि) शामिल हैं, जो विशेष रूप से उपरोक्त उद्योगों में बहु-उत्पाद पाइपलाइनों के इंटरफ़ेस का पता लगाने और मिश्रण में उपयोग किए जाते हैं। घनत्व का पता लगाने, रिएक्टर की अंत-बिंदु निगरानी, और विभाजक का इंटरफ़ेस पता लगाना।
NYDE ट्यूनिंग कांटा अनुनाद घनत्व मीटर तकनीकी मापदंडों
| माप सीमा | 0 - 2.5 ग्राम / सीसी (0 - 2500 किग्रा / एम 3), 0 ~ 100.0% |
| अंशांकन रेंज | 0 - 2.5 ग्राम / सीसी (0 - 2500 किग्रा / एम 3), 0 ~ 100.0% |
| माप की सटीकता | ± 0.002 जी / सीसी (± 2 किलो / एम 3), ± 0.5% |
| repeatability | ± 0.001 ग्राम / सीसी (± 0.2 किग्रा / एम 3) ± 0.1% |
| मध्यम तापमान रेंज | -50 ℃ ~ + 150 ℃ |
| कार्य का दबाव | 4एमपीए |
| द्रव चिपचिपापन रेंज | 0-600 सीपी |
| तापमान गुणांक | 0.1 किग्रा / एम 3 / ℃ (± 0.5%) सुधार के बाद |
| तनाव प्रभाव | नगण्य |
| निर्मित तापमान सेंसर | डिजिटल सेंसर |
| गीली सामग्री | 316L, 2205 स्टेनलेस स्टील, 哈 सी, टाइटेनियम मिश्र धातु |
| कांटा शरीर कोटिंग | मानक PTFE या PFA |
| बिजली की आपूर्ति | 24 वीडीसी, ≥50 एमए |
| एनालॉग सिग्नल आउटपुट | 4-20 एमए, 0-1000 हर्ट्ज, आरएस 485 मोडबस आरटीयू |
| आउटपुट सटीकता (20 ℃) | ±0.1% पठन या ± 0.05% FS |
| आउटपुट दोहराव (-40 ~ + 85 ℃) | ± 0.05% एफएस |
| प्रक्रिया कनेक्शन | दीन 50 पीएन16 दीन 50 पीएन40 |
| आईडीएफ और आरजेटी सैनिटरी | |
| सुरक्षा स्तर | आईपी67 |
| सीप | एल्यूमीनियम मिश्र धातु |
NYDE ट्यूनिंग कांटा अनुनाद घनत्व मीटर ऑपरेटिंग सिद्धांत
सेंसर घटक कंपन के सिद्धांत के आधार पर काम करता है, और घटक भाग मापा तरल में डूबा हुआ ट्यूनिंग कांटा का हिस्सा है।ट्यूनिंग कांटा हिस्सा कांटा शरीर के निचले सिरे पर तय एक आंतरिक पीजोइलेक्ट्रिक उपकरण के माध्यम से कंपन को प्रेरित करता है।फोर्क बॉडी के दूसरे छोर पर लगे एक सेकेंडरी पीजोइलेक्ट्रिक डिवाइस द्वारा दोलन आवृत्ति का पता लगाया जाता है, और फिर शीर्ष पर सर्किट द्वारा सिग्नल को बढ़ाया जाता है।जब मापा तरल प्रवाहित होता है तो तरल का घनत्व कंपन आवृत्ति से निकटता से संबंधित होता है।जब मापा तरल का घनत्व बदलता है, तरल प्रवाह के दौरान कंपन आवृत्ति भी बदल जाती है।निम्नलिखित समीकरण के माध्यम से, मापा तरल के घनत्व की सही गणना की जा सकती है।
डी = K0+K1T+K2T2
डी = मापा माध्यम का गैर-अंशांकित घनत्व (किलो / एम 3)
टी = कंपन आवृत्ति (μ एस)।
K0 , K1 , K2 = स्थिरांक
घनत्व का पता लगाने की प्रक्रिया में, NYDE प्लग-इन घनत्व मीटर मापा माध्यम के घनत्व (डी) पर तापमान के प्रभाव के लिए स्वचालित रूप से क्षतिपूर्ति कर सकता है, और दबाव का घनत्व पर कोई महत्वपूर्ण प्रभाव नहीं पड़ता है।
NYDE ट्यूनिंग कांटा अनुनाद घनत्व मीटर डिज़ाइन विशेषताएँ
टैंक, पाइपलाइन, प्रवाह या स्थिर मध्यम घनत्व माप के लिए उपयुक्त।उच्च तापमान, कम तापमान, अशुद्धियों और उच्च चिपचिपापन माध्यम को मापने के लिए उपयुक्त है।
◎ माइक्रोप्रोसेसर आधारित इलेक्ट्रॉनिक रूपांतरण उपकरण, एकीकृत सिग्नल प्रोसेसिंग, गणना और नैदानिक कार्य।
तरल घनत्व और तापमान का निरंतर ऑनलाइन माप, उच्च परिशुद्धता, अधिक सुरक्षित और विश्वसनीय, सीधे उत्पादन प्रक्रिया नियंत्रण के लिए उपयोग किया जा सकता है।
यह RS485 इंटरफ़ेस के माध्यम से सीधे पीसी के साथ संचार कर सकता है।उपयोगकर्ता सीधे नोड्स को कॉन्फ़िगर कर सकते हैं, दोषों का निदान कर सकते हैं और डेटा ऑनलाइन रिकॉर्ड कर सकते हैं।
घनत्व और तापमान को मापते समय मूल घनत्व, सांद्रता प्रतिशत, द्रव्यमान प्रतिशत, आयतन प्रतिशत और अन्य मापदंडों की गणना की जा सकती है।
उत्कृष्ट ओवरप्रेशर सुरक्षा संरचना, बेहतर तापमान स्थिरता, पूर्ण वेल्डिंग सील, ठोस और विश्वसनीय डिजाइन।
◎ स्थापित करने और उपयोग करने में आसान, तरल डालने से रीडिंग प्रदर्शित हो सकती है।
◎ आसान रखरखाव, कोई नियमित सफाई नहीं।
◎ मानक संदर्भ स्रोत के बिना अंशांकन, कोई प्रयोगशाला अंशांकन नहीं, कोई प्रक्रिया रुकावट नहीं।
आंतरिक रूप से सुरक्षित प्रकार का उपयोग खतरनाक साइटों में किया जा सकता है, और सैनिटरी प्रकार को खाद्य उत्पादन स्थलों में स्थापित किया जा सकता है।
