उत्पाद विवरण:
|
आवेदन: | लेपित, inflatable और घोल सहित अधिकांश तरल पदार्थों के लिए उपयुक्त। | सामग्री: | 304,316 एल (वैकल्पिक) |
---|---|---|---|
कांटा लंबाई: | 44 मिमी, 100 मिमी, (वैकल्पिक) | बिजली की आपूर्ति: | 4VDC, 220VAC |
वर्किंग टेम्परेचर: | कांटा -40 -+130 °C | प्रक्रिया तनाव: | <2.0MPa |
प्रक्रिया कनेक्शन: | धागा, निकला हुआ किनारा (वैकल्पिक) | सुरक्षा का स्तर: | आईपी67 |
हाई लाइट: | 316L ट्यूनिंग कांटा स्तर सेंसर,ट्यूनिंग कांटा स्तर सेंसर 220VAC,220VAC हिल जांच स्तर स्विच |

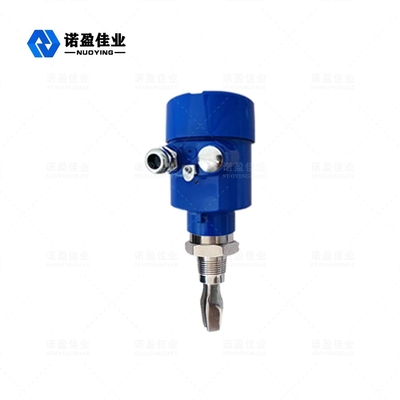

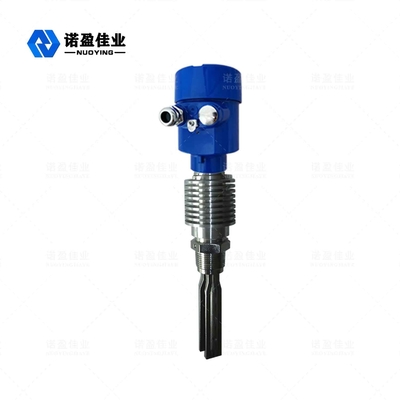

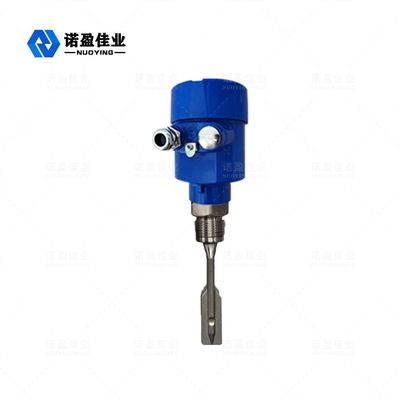

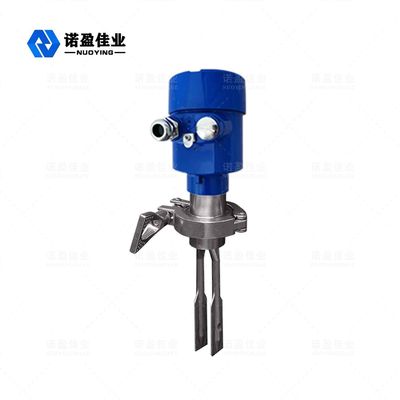

NYYCUK ट्यूनिंग कांटा स्तर स्विच स्तर नियंत्रक
ऑपरेटिंग सिद्धांत
NYYCUK ट्यूनिंग कांटा स्तर स्विच एक नए प्रकार का स्तर स्विच है।यह ट्यूनिंग कांटा कंपन के सिद्धांत का उपयोग करके डिजाइन और निर्मित किया गया है।यह एक इंडक्शन रॉड बेस है जिस पर ट्यूनिंग फोर्क को खोला और बंद किया जाता है, जो ट्यूनिंग फोर्क को पीजोइलेक्ट्रिक चिप के माध्यम से चलाता है और एक अन्य पीजोइलेक्ट्रिक चिप द्वारा वाइब्रेशन सिग्नल प्राप्त करता है, जो वाइब्रेशन सिग्नल को प्रसारित करता है और इंडक्शन रॉड के साथ गूंजता है।जब सामग्री इंडक्शन रॉड के संपर्क में होती है, तो कंपन संकेत छोटा हो जाता है, और नियंत्रण सर्किट विद्युत कनेक्शन सिग्नल को तब तक आउटपुट करता है जब तक कि अनुनाद बंद न हो जाए।प्राकृतिक सिद्धांत के कारण कि आगमनात्मक छड़ की संवेदनशीलता सामने के छोर से पीछे की सीट तक कम हो जाती है, जब टैंक में सामग्री बैरल के साथ जमा हो जाती है, तो यह आगमनात्मक छड़ के नीचे को छूती है सीट पर कोई त्रुटि संकेत नहीं होता है पीछे है या डिस्चार्ज करते समय।संक्षेप में, ट्यूनिंग कांटा पीजोइलेक्ट्रिक क्रिस्टल के उत्तेजना के तहत यांत्रिक कंपन पैदा करता है, जिसमें एक निश्चित आवृत्ति और आयाम होता है।जब ट्यूनिंग कांटा को तरल या ठोस में डुबोया जाता है, तो ट्यूनिंग कांटा की कंपन आवृत्ति और आयाम बदल जाएगा।यह आवृत्ति परिवर्तन इलेक्ट्रॉनिक-सब-सर्किट द्वारा पता लगाया जाता है और एक स्विच मात्रा को आउटपुट करता है।
तकनीकी मापदण्ड
अनुप्रयोग | उपयुक्त fbr अधिकांश तरल पदार्थ, जिसमें लेपित, inflatable और घोल शामिल हैं कांटा सामग्री: 304,316L (वैकल्पिक) |
कांटा लंबाई | 44 मिमी, 100 मिमी (आवश्यकतानुसार अनुकूलन योग्य) |
बिजली की आपूर्ति | 24VDC, 220VAC |
वर्किंग टेम्परेचर | फोर्क -40 +130 °C, इंस्ट्रूमेंटेशन -40 〜+80 °C |
ढांकता हुआ घनत्व | N 0.7g/cm3 (तरल), >0.1g/cm3 (ठोस) |
प्रक्रिया तनाव | <2.0MPa |
प्रक्रिया कनेक्शन | धागा, निकला हुआ किनारा (वैकल्पिक) |
सुरक्षा का स्तर | आईपी67 |
ब्लास्ट क्लास | Exd IIBT4 (वैकल्पिक) |
सिग्नल आउटपुट | एसपीडीटी रिले आउटपुट |
डिज़ाइन विशेषताएँ
मध्यम घनत्व ठोस पाउडर या कणों को मापने के लिए उपयुक्त है जो स्वतंत्र रूप से बह सकते हैं।लगभग सभी तरल मीडिया पर भी लागू, ट्यूनिंग कांटा स्तर स्विच की इस श्रृंखला को विभिन्न स्तरों पर मापा जा सकता है, उच्च / निम्न गलती सुरक्षा सीमा स्विच, अतिप्रवाह या खाली संचालन सुरक्षा, पंप नियंत्रण, प्रवाह के साथ / बिना प्रदर्शन पाइप, आदि। .
फोम, एड़ी करंट और गैस के प्रभाव से मुक्त, यह निश्चित बिंदु अलार्म या विभिन्न कंटेनरों में सभी प्रकार के ठोस सामग्री स्तर और तरल स्तर के नियंत्रण के लिए उपयुक्त है।विभिन्न स्थितियों में कई मॉडलों का उपयोग किया जा सकता है।लंबी सेवा जीवन, स्थिर प्रदर्शन, सुरक्षित और विश्वसनीय
मजबूत अनुकूलनशीलता-मापी गई सामग्री में अलग-अलग विद्युत पैरामीटर होते हैं, और घनत्व का माप पर कोई प्रभाव नहीं पड़ता है।स्केलिंग, आंदोलन, अशांति, बुलबुले, कंपन, मध्यम चिपचिपाहट, उच्च तापमान, उच्च दबाव और अन्य प्रतिकूल परिस्थितियां पहचान को प्रभावित नहीं करती हैं।
कोई समायोजन की आवश्यकता नहीं है: यह ढांकता हुआ स्थिरांक और घनत्व से प्रभावित नहीं होता है, इसलिए किसी भी तरल को मापने के लिए किसी क्षेत्र समायोजन की आवश्यकता नहीं होती है।
◎ रखरखाव से मुक्त: ट्यूनिंग कांटा स्विच की पहचान प्रक्रिया इलेक्ट्रॉनिक सर्किट द्वारा पूरी की जाती है, कोई चलती भाग नहीं, एक बार स्थापित और संचालन में डाल दिया जाता है, कोई स्पॉट समायोजन की आवश्यकता नहीं होती है।
