प्रक्रिया दबाव -0.1~1.6MPa NYDR-3051 प्रक्रिया कनेक्शन थ्रेड, फ्लैंज (वैकल्पिक) स्तर मीटर स्तर ट्रांसमीटर समय देरी समय देरी

प्रक्रिया दबाव -0.1~1.6MPa NYDR-3051 प्रक्रिया कनेक्शन थ्रेड, फ्लैंज (वैकल्पिक) स्तर मीटर स्तर ट्रांसमीटर समय देरी समय देरी

ब्रांड नाम: NUOYING
मॉडल संख्या: एनवाईडीआर-3051
एमओक्यू: 1pcs
कीमत: $199 to $269/pcs
भुगतान की शर्तें: टी/टी
आपूर्ति करने की क्षमता: प्रति माह 1000 पीसी
विस्तृत जानकारी
उत्पत्ति के प्लेस:
शीआन, शानक्सी, चीन
प्रमाणन:
CE, SIL, ATEX
श्रेणी:
औद्योगिक
गारंटी:
12 महीने
अनुकूलित समर्थन:
ओईएम, ओडीएम
ब्रांड नाम:
NUOYING
अनुप्रयोग:
तरल, संक्षारक तरल, आदि।
सटीकता मापना:
0.05%~ 0.1%एफएस
बिजली की आपूर्ति:
24Vdc
प्रक्रिया कनेक्शन:
धागा, निकला हुआ किनारा (वैकल्पिक)
प्रक्रिया तापमान:
-40-+130℃.-184-+260℃
प्रक्रिया दबाव:
-0.1~1.6MPa
सिग्नल आउटपुट:
4 ... 20ma/hart/rs485/modbus ...
संरक्षण ग्रेड:
आईपी ​​65, आईपी 67, आईपी 68 (वैकल्पिक)
एंटीना रूप:
लाइन प्रकार, रॉड प्रकार
एंटीना सामग्री:
पीटीएफई, 304, 316
इलेट्रिकल इंटरफ़ेस:
एम20x1.5,1/2"एनपीटी
पैकेजिंग विवरण:
40*30*30CM
आपूर्ति की क्षमता:
प्रति माह 1000 पीसी
उत्पाद वर्णन

हॉट सेल 24VDC लिक्विड NUOYING NYDR-3051 RF कैपेसिटेंस लेवल मीटर

नुओयिंग NYDR-3051 रेडियो फ्रीक्वेंसी कैपेसिटेंस लेवल मीटर अवलोकन


उत्पाद पैरामीटर
प्रक्रिया दबाव -0.1~1.6MPa NYDR-3051 प्रक्रिया कनेक्शन थ्रेड, फ्लैंज (वैकल्पिक) स्तर मीटर स्तर ट्रांसमीटर समय देरी समय देरी 0
विशिष्ट अनुप्रयोग
तरल, संक्षारक तरल
प्रोब सामग्री
304, PTFE, 316 (वैकल्पिक)
बिजली की आपूर्ति
24VDC
संचालन तापमान
-40 ~ +130℃, -184 ~ +260℃
एंटीना प्रपत्र
केबल प्रकार, पोल प्रकार
कार्यशील दबाव
-0.1~1.6MPa
प्रक्रिया कनेक्शन
थ्रेड, फ्लैंज (वैकल्पिक)
उत्पाद विवरण

NYDR-3051 RF कैपेसिटर लेवल मीटर कार्य सिद्धांत

RF कैपेसिटेंस लेवल मीटर रेडियो फ्रीक्वेंसी (RF) कैपेसिटेंस तकनीक के आधार पर काम करता है। एक रेडियो फ्रीक्वेंसी प्रोब पर लागू की जाती है और आसपास के वातावरण के कारण होने वाले प्रभाव का निरंतर विश्लेषण द्वारा निर्धारण किया जाता है। चूंकि सभी सामग्रियों का एक ढांकता हुआ स्थिरांक होता है और उनकी चालकता हवा से भिन्न होती है, इसलिए जब प्रोब सामग्री के संपर्क में आता है तो छोटे कैपेसिटेंस शिफ्ट्स द्वारा प्रतिक्रिया की गई कुल प्रतिबाधा बदल जाती है। क्योंकि ऊर्जावान प्रोब और वेसल की दीवार कैपेसिटर के दो पोल प्लेट बनाते हैं, प्रोब का इन्सुलेटर और आसपास की हवा ढांकता हुआ सामग्री बन जाती है, और जब हवा (1.0 का ढांकता हुआ स्थिरांक) को किसी अन्य सामग्री (ढांकता हुआ स्थिरांक >10) से बदल दिया जाता है, तो कैपेसिटेंस मान में परिवर्तन प्रतिबाधा में परिवर्तन का कारण बनता है। इस प्रभाव को सर्किट द्वारा मापा जाता है और फिर संवेदनशीलता सेटिंग (सर्किट) द्वारा स्थापित संदर्भ फ्रेम के साथ तुलना की जाती है।

NYDR-3051 RF कैपेसिटर लेवल मीटर डिजाइन सुविधा

1. मॉड्यूलर कन्वर्टर और सेंसर एकीकरण, कोई हिलने वाले पुर्जे नहीं, उच्च विश्वसनीयता, मजबूत एंटी-इंटरफेरेंस क्षमता।
2. व्यापक प्रयोज्यता, विभिन्न प्रोब रूपों, विभिन्न प्रक्रिया कनेक्शन रूपों, विभिन्न उत्पादन सामग्री, अनुकूलित डिजाइन किया जा सकता है।
3. स्थापित करने, डीबग करने और बनाए रखने में अत्यंत आसान।

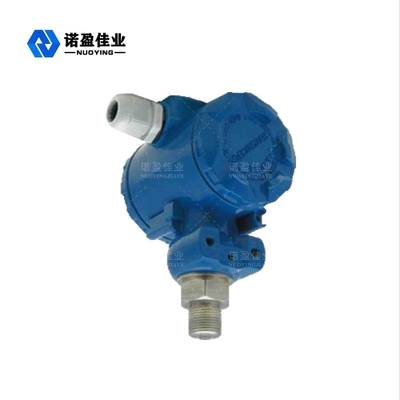

प्रक्रिया दबाव -0.1~1.6MPa NYDR-3051 प्रक्रिया कनेक्शन थ्रेड, फ्लैंज (वैकल्पिक) स्तर मीटर स्तर ट्रांसमीटर समय देरी समय देरी 1

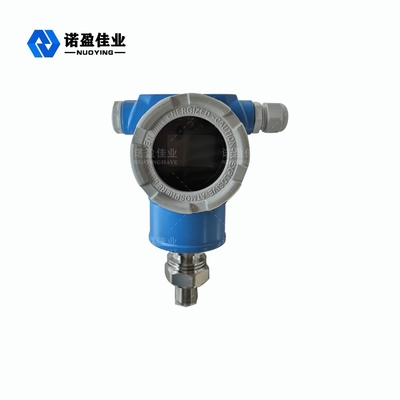

प्रक्रिया दबाव -0.1~1.6MPa NYDR-3051 प्रक्रिया कनेक्शन थ्रेड, फ्लैंज (वैकल्पिक) स्तर मीटर स्तर ट्रांसमीटर समय देरी समय देरी 2

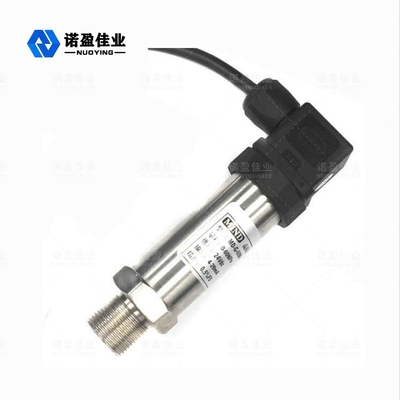

प्रक्रिया दबाव -0.1~1.6MPa NYDR-3051 प्रक्रिया कनेक्शन थ्रेड, फ्लैंज (वैकल्पिक) स्तर मीटर स्तर ट्रांसमीटर समय देरी समय देरी 3

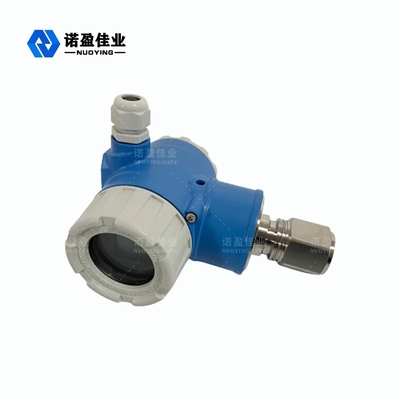

प्रक्रिया दबाव -0.1~1.6MPa NYDR-3051 प्रक्रिया कनेक्शन थ्रेड, फ्लैंज (वैकल्पिक) स्तर मीटर स्तर ट्रांसमीटर समय देरी समय देरी 4

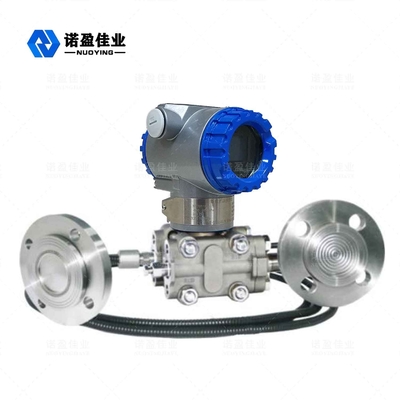

प्रक्रिया दबाव -0.1~1.6MPa NYDR-3051 प्रक्रिया कनेक्शन थ्रेड, फ्लैंज (वैकल्पिक) स्तर मीटर स्तर ट्रांसमीटर समय देरी समय देरी 5
