| ब्रांड नाम: | NUOYING |
| मॉडल संख्या: | NYRD804 |
| एमओक्यू: | 1 पीसी |
| कीमत: | $309~$569/pc |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 1000 पीसीएस |
6.8GHz एंटी-विस्फोट 4-20mA रडार लेवल सेंसर/ट्रांसमीटर 35 मीटर रेंज के साथ ठोस सामग्री और अनाज गोदाम को मापने के लिए
6.8GHz रडार स्तर ट्रांसमीटर कार्य सिद्धांत
इनपुटः
एंटीना प्रतिबिंबित माइक्रो-इंपल्स प्राप्त करती है और इसे इलेक्ट्रॉनिक सर्किट में प्रेषित करती है।माइक्रोप्रोसेसर संकेत संसाधित करता है और सामग्री की सतह पर सूक्ष्म धड़कन द्वारा उत्पन्न गूंज की पहचान करता है. सही गूंज सिग्नल मान्यता पल्स सॉफ्टवेयर द्वारा पूरा किया जाता है, और सटीकता मिलीमीटर स्तर तक पहुँच सकते हैं। सामग्री की सतह से दूरी डी पल्स समय यात्रा टी के आनुपातिक हैःD=C×T/2 ((C प्रकाश की गति है)
चूंकि खाली टैंक की दूरी E ज्ञात है, इसलिए सामग्री स्तर L हैः L=E-D।
आउटपुटः
यह खाली टैंक ऊंचाई E (= शून्य बिंदु), पूर्ण टैंक ऊंचाई F (= पूर्ण पैमाने) और कुछ अनुप्रयोग मापदंडों को इनपुट करके सेट किया जाता है।आवेदन मापदंडों स्वचालित रूप से माप पर्यावरण के लिए उपकरण अनुकूलित करेगा, 4-20mA आउटपुट के अनुरूप है।
6.8GHz रडार स्तर ट्रांसमीटर अनुप्रयोग क्षेत्र
1खाद्य पदार्थः रस कारखाने, दूध कारखाने, ब्रुअरी भंडारण टैंक आदि।
2दवाः चीनी दवा भंडारण टैंक, विभाजक, किण्वन टैंक आदि।
3जल उपचारः जलाशय, गड्ढे, जल उपचार टैंक, तलछट टैंक, गहरे कुएं, पेयजल नेटवर्क आदि।
4कागजः भंडारण टॉवर, रासायनिक सामग्री भंडारण साइलो आदि।
5अन्यः खदान, पर्यावरण संरक्षण, जहाज निर्माण और अन्य उद्योग।
6.8GHz रडार स्तर ट्रांसमीटर तकनीकी मापदंड
| उत्पाद मॉडल | NYRD804 |
| विशिष्ट अनुप्रयोग |
ठोस पदार्थ, पाउडर और कण |
| एंटीना सामग्री | 304 |
| एंटीना प्रकार | हॉर्न एंटेना |
| माप सीमा | 35 मीटर |
| माप की सटीकता | ±3 मिमी |
| विद्युत आपूर्ति | 24 वीडीसी (दो तार) |
| मध्यम तापमान | -40~+130°C |
| प्रक्रिया कनेक्शन | घुमावदार फ्लैंज (वैकल्पिक) |
| प्रक्रिया दबाव | -0.1~4.0MPa |
| सुरक्षा वर्ग | IP67 |
| धमाका प्रतिरोधी ग्रेड | Exia II CT6 (वैकल्पिक) |
| संकेत आउटपुट | 4...20mA/HART/RS485/Modbus... |
| विद्युत इंटरफेस | एम20*1.5, 1⁄2 ′′एनपीटी |
नोटः उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

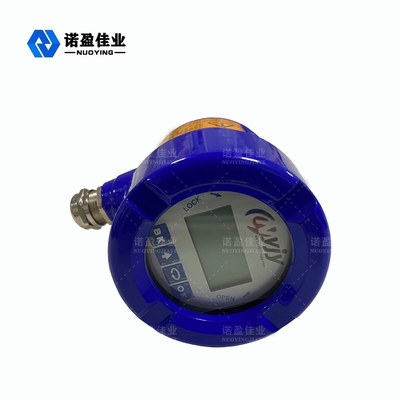

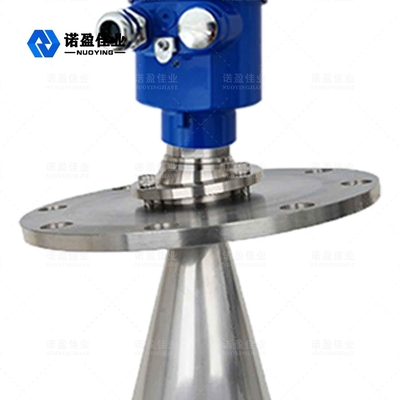

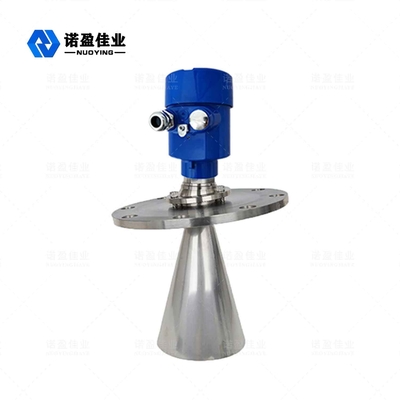

6.8GHz रडार स्तर ट्रांसमीटर संबंधित चित्र
