| ब्रांड नाम: | NUOYING |
| मॉडल संख्या: | NYRD803 |
| एमओक्यू: | 1 पीसी |
| कीमत: | $359~$599/pc |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 1000 पीसीएस |
NYRD803 उच्च परिशुद्धता 0-35m रडार स्तर गेज हॉर्न प्रकार 6.8GHz 4-20mA रडार स्तर ट्रांसमीटर के लिए अस्थिर तरल पदार्थ
NYRD803 रडार स्तर ट्रांसमीटर कार्य सिद्धांत
इनपुटः
एंटीना प्रतिबिंबित माइक्रो-इंपल्स प्राप्त करती है और इसे इलेक्ट्रॉनिक सर्किट में प्रेषित करती है।माइक्रोप्रोसेसर संकेत संसाधित करता है और सामग्री की सतह पर सूक्ष्म धड़कन द्वारा उत्पन्न गूंज की पहचान करता है. सही गूंज सिग्नल मान्यता पल्स सॉफ्टवेयर द्वारा पूरा किया जाता है, और सटीकता मिलीमीटर स्तर तक पहुँच सकते हैं। सामग्री की सतह से दूरी डी पल्स समय यात्रा टी के आनुपातिक हैःD=C×T/2 ((C प्रकाश की गति है)
चूंकि खाली टैंक की दूरी E ज्ञात है, इसलिए सामग्री स्तर L हैः L=E-D।
आउटपुटः
यह खाली टैंक ऊंचाई E (= शून्य बिंदु), पूर्ण टैंक ऊंचाई F (= पूर्ण पैमाने) और कुछ अनुप्रयोग मापदंडों को इनपुट करके सेट किया जाता है।आवेदन मापदंडों स्वचालित रूप से माप पर्यावरण के लिए उपकरण अनुकूलित करेगा, 4-20mA आउटपुट के अनुरूप है।
NYRD803 रडार स्तर ट्रांसमीटर डिजाइन विशेषताएं
ग्राहक की आवश्यकताओं के अनुसार विभिन्न प्रक्रिया कनेक्शन मोड और प्रकार के डिटेक्शन घटकों को अनुकूलित किया जा सकता है।
पल्स वर्किंग मोड के साथ, उत्पाद में बेहद कम उत्सर्जन शक्ति है और मानव शरीर और पर्यावरण को नुकसान के बिना विभिन्न धातु और गैर-धातु कंटेनरों में स्थापित किया जा सकता है।
NYRD803 रडार स्तर ट्रांसमीटर तकनीकी पैरामीटर
| उत्पाद मॉडल | NYRD803 |
| विशिष्ट अनुप्रयोग |
अस्थिर तरल पदार्थ |
| एंटीना सामग्री | 304 |
| एंटीना प्रकार | हॉर्न एंटेना |
| माप सीमा | 35 मीटर |
| माप की सटीकता | ±3 मिमी |
| विद्युत आपूर्ति | 24 वीडीसी (दो तार) |
| मध्यम तापमान | -40~+130°C |
| प्रक्रिया कनेक्शन | धागा, फ्लैंज (वैकल्पिक) |
| प्रक्रिया दबाव | -0.1~4.0MPa |
| सुरक्षा वर्ग | IP67 |
| धमाका प्रतिरोधी ग्रेड | Exia II CT6 (वैकल्पिक) |
| संकेत आउटपुट | 4...20mA/HART/RS485/Modbus... |
| विद्युत इंटरफेस | एम20*1.5, 1⁄2 ′′एनपीटी |
नोटः उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

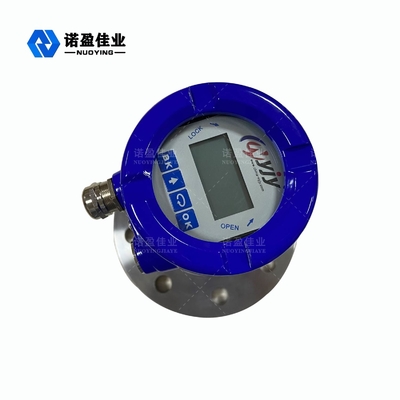

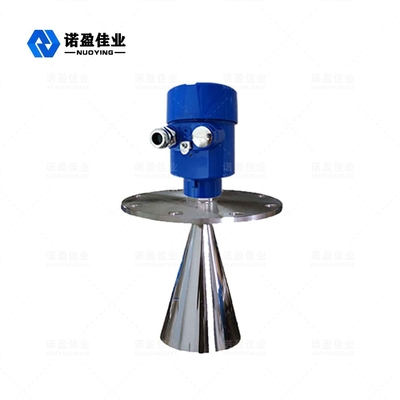

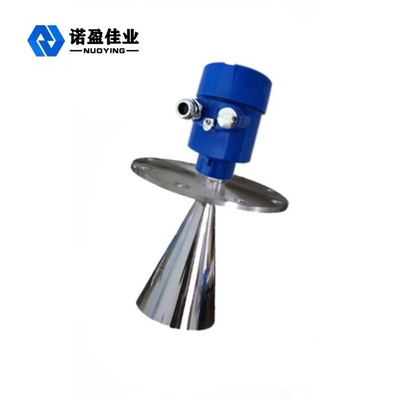

NYRD803 6.8GHz रडार स्तर ट्रांसमीटर संबंधित चित्र
