| ब्रांड नाम: | NUOYING |
| मॉडल संख्या: | NYRD802 |
| एमओक्यू: | 1 पीसी |
| कीमत: | $209~$559/pc |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 1000 पीसीएस |
NYRD802 6.8GHz स्मार्ट रडार लेवल ट्रांसमीटर 20 मीटर रेंज और CE के साथ संक्षारक तरल पदार्थों के लिए उच्च गुणवत्ता वाले रडार लेवल सेंसर
NYRD802 6.8GHz रडार स्तर ट्रांसमीटर कार्य सिद्धांत
इनपुटः
एंटीना प्रतिबिंबित माइक्रो-इंपल्स प्राप्त करती है और इसे इलेक्ट्रॉनिक सर्किट में प्रेषित करती है।माइक्रोप्रोसेसर संकेत संसाधित करता है और सामग्री की सतह पर सूक्ष्म धड़कन द्वारा उत्पन्न गूंज की पहचान करता है. सही गूंज सिग्नल मान्यता पल्स सॉफ्टवेयर द्वारा पूरा किया जाता है, और सटीकता मिलीमीटर स्तर तक पहुँच सकते हैं। सामग्री की सतह से दूरी डी पल्स समय यात्रा टी के आनुपातिक हैःD=C×T/2 ((C प्रकाश की गति है)
चूंकि खाली टैंक की दूरी E ज्ञात है, इसलिए सामग्री स्तर L हैः L=E-D।
आउटपुटः
यह खाली टैंक ऊंचाई E (= शून्य बिंदु), पूर्ण टैंक ऊंचाई F (= पूर्ण पैमाने) और कुछ अनुप्रयोग मापदंडों को इनपुट करके सेट किया जाता है।आवेदन मापदंडों स्वचालित रूप से माप पर्यावरण के लिए उपकरण अनुकूलित करेगा, 4-20mA आउटपुट के अनुरूप है।
NYRD802 6.8GHz रडार स्तर ट्रांसमीटर अनुप्रयोग क्षेत्र
1विद्युत संयंत्र: जलाशय, साइलो पंप, भाप के बर्तन, राख भंडारण, तेल टैंक आदि।
2तेल क्षेत्र: कच्चे तेल के भंडारण टैंक, परिष्कृत तेल के भंडारण टैंक, जमाव टैंक, सीवेज टैंक, ड्रिलिंग कीचड़ टैंक आदि।
3रासायनिक: कच्चे तेल का आसवन टावर, कच्चे माल का सिलो, मध्यवर्ती सिलो, प्रतिक्रिया टैंक, अमोनिया टैंक, डामर भंडारण टैंक आदि।
4धातुकर्मः कच्चे माल के सिलो, सहायक सामग्री के सिलो, इलेक्ट्रोलाइटिक सेल बफर टैंक आदि।
5जल संसाधनः नहरें, जलाशय, कृषि भूमि सिंचाई, नदी जल स्तर की निगरानी, अचानक बाढ़ की चेतावनी, शहरी बाढ़ आदि।
NYRD802 6.8GHz रडार स्तर ट्रांसमीटर तकनीकी पैरामीटर
| उत्पाद मॉडल | NYRD802 |
| विशिष्ट अनुप्रयोग |
संक्षारक तरल पदार्थ |
| एंटीना सामग्री | पीटीएफई |

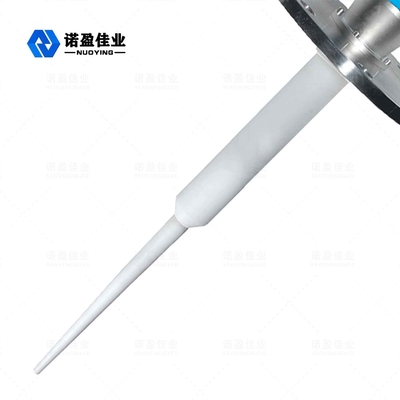

| एंटीना प्रकार | रॉड एंटीना |
| माप सीमा | 20 मीटर |
| माप की सटीकता | ±3 मिमी |
| विद्युत आपूर्ति | 24 वीडीसी (दो तार) |
| मध्यम तापमान | -40~+150°C |
| प्रक्रिया कनेक्शन | फ्लैंज |
| प्रक्रिया दबाव | -0.1~2.0MPa |
| सुरक्षा वर्ग | IP67 |
| धमाका प्रतिरोधी ग्रेड | Exia II CT6 (वैकल्पिक) |
| संकेत आउटपुट | 4...20mA/HART/RS485/Modbus... |
| विद्युत इंटरफेस | एम20*1.5, 1⁄2 ′′एनपीटी |
नोटः उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

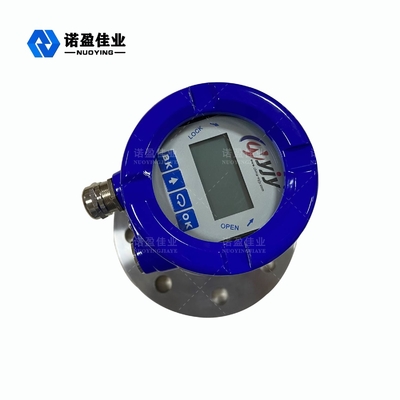

NYRD802 6.8GHz रडार स्तर ट्रांसमीटर संबंधित चित्र
