| ब्रांड नाम: | NUOYING |
| मॉडल संख्या: | NYRD801 |
| एमओक्यू: | 1 पीसी |
| कीमत: | $219~$529/pc |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 1000 पीसीएस |
NYRD801 गैर संपर्क 20 मीटर रडार स्तर गेज थ्रेडेड 6.8GHz हार्ट स्तर सेंसर विभिन्न तरल पदार्थों के रडार स्तर माप
NYRD801 रडार लेवल गेज कार्य सिद्धांत
इनपुटः
एंटीना प्रतिबिंबित माइक्रो-इंपल्स प्राप्त करती है और इसे इलेक्ट्रॉनिक सर्किट में प्रेषित करती है।माइक्रोप्रोसेसर संकेत संसाधित करता है और सामग्री की सतह पर सूक्ष्म धड़कन द्वारा उत्पन्न गूंज की पहचान करता है. सही गूंज सिग्नल मान्यता पल्स सॉफ्टवेयर द्वारा पूरा किया जाता है, और सटीकता मिलीमीटर स्तर तक पहुँच सकते हैं। सामग्री की सतह से दूरी डी पल्स समय यात्रा टी के आनुपातिक हैःD=C×T/2 ((C प्रकाश की गति है)
चूंकि खाली टैंक की दूरी E ज्ञात है, इसलिए सामग्री स्तर L हैः L=E-D।
आउटपुटः
यह खाली टैंक ऊंचाई E (= शून्य बिंदु), पूर्ण टैंक ऊंचाई F (= पूर्ण पैमाने) और कुछ अनुप्रयोग मापदंडों को इनपुट करके सेट किया जाता है।आवेदन मापदंडों स्वचालित रूप से माप पर्यावरण के लिए उपकरण अनुकूलित करेगा, 4-20mA आउटपुट के अनुरूप है।
NYRD801 रडार स्तर गेज डिजाइन विशेषताएं
बुद्धिमान रडार स्तर मीटर उन्नत माइक्रोवेव प्रसंस्करण प्रौद्योगिकी और अद्वितीय इको डिस्कवरी इको प्रसंस्करण प्रौद्योगिकी को अपनाता है।उत्पाद को विभिन्न जटिल कार्य परिस्थितियों में लागू किया जा सकता है.
'झूठी गूंज सीखने' कार्य उपकरण को कई झूठी गूंज स्थितियों में सच्ची गूंज को सटीक रूप से पहचानने में सक्षम बनाता है, ताकि सटीक माप परिणाम प्राप्त किए जा सकें।
NYRD801 रडार लेवल गेज तकनीकी पैरामीटर
| उत्पाद मॉडल | NYRD801 |
| विशिष्ट अनुप्रयोग |
थोड़ा संक्षारक तरल पदार्थ, सरल प्रक्रिया वाले तरल पदार्थ |
| एंटीना सामग्री | पीटीएफई |
| एंटीना प्रकार | रॉड एंटीना |
| माप सीमा | 20 मीटर |
| माप की सटीकता | ±3 मिमी |
| विद्युत आपूर्ति | 24 वीडीसी (दो तार) |
| मध्यम तापमान | -40~+130°C |
| प्रक्रिया कनेक्शन | धागा, फ्लैंज (वैकल्पिक) |
| प्रक्रिया दबाव | -0.1~0.3MPa |
| सुरक्षा वर्ग | IP67 |
| धमाका प्रतिरोधी ग्रेड | Exia II CT6 (वैकल्पिक) |
| संकेत आउटपुट | 4...20mA/HART/RS485/Modbus... |
| विद्युत इंटरफेस | एम20*1.5, 1⁄2 ′′एनपीटी |
नोटः उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

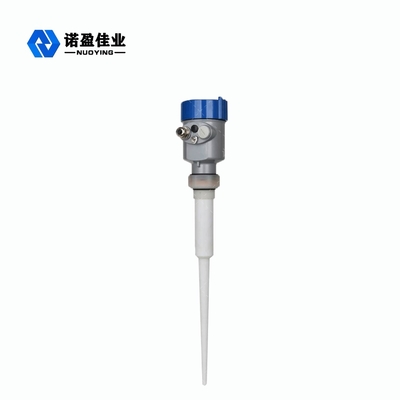

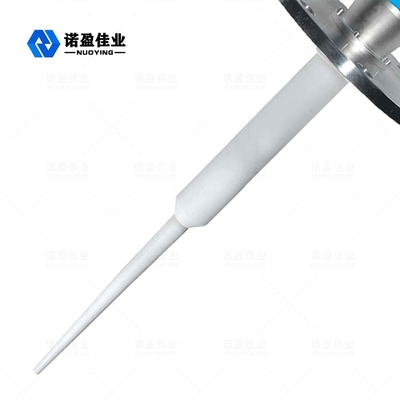

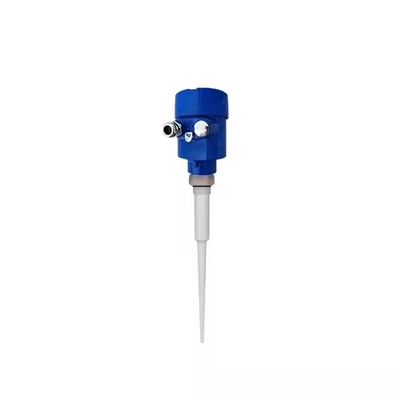

NYRD801 रडार स्तर गेज संबंधित चित्र
