| ब्रांड नाम: | NUOYING |
| मॉडल संख्या: | NYRD801 |
| एमओक्यू: | 1 पीसी |
| कीमत: | $209~$530/pc |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 1000 पीसीएस |
6.8GHz लिक्विड रडार लेवल ट्रांसमीटर IP67 स्मार्ट रडार लेवल सेंसर 4-20mA थोड़ा संक्षारक तरल पदार्थ के लिए चीन में निर्मित
6.8GHz रडार स्तर ट्रांसमीटर उत्पाद विवरण
NYRD801 रडार स्तर ट्रांसमीटर एक 6.8GHz उच्च आवृत्ति रडार स्तर माप उपकरण है जिसकी अधिकतम माप दूरी 20 मीटर है।एंटीना प्रणाली के माध्यम से बहुत कम ऊर्जा के साथ बहुत कम माइक्रोवेव पल्स भेजता और प्राप्त करता है। रडार तरंगें प्रकाश की गति से यात्रा करती हैं।फिर चल समय एक इलेक्ट्रॉनिक घटक के माध्यम से एक स्तर संकेत में परिवर्तित किया जा सकता हैएक विशेष समय विस्तार विधि बहुत कम समय में स्थिर और सटीक माप सुनिश्चित करती है।
यहां तक कि यदि जटिल कार्य स्थितियों में झूठी गूंज होती है, तो नवीनतम माइक्रोप्रोसेसर प्रौद्योगिकी और डिबगिंग सॉफ्टवेयर के साथ सामग्री स्तर की गूंज का सटीक विश्लेषण किया जा सकता है।
6.8GHz रडार स्तर ट्रांसमीटर कार्य सिद्धांत
इनपुटः
एंटीना प्रतिबिंबित माइक्रो-इंपल्स प्राप्त करती है और इसे इलेक्ट्रॉनिक सर्किट में प्रेषित करती है।माइक्रोप्रोसेसर संकेत संसाधित करता है और सामग्री की सतह पर सूक्ष्म धड़कन द्वारा उत्पन्न गूंज की पहचान करता है. सही गूंज सिग्नल मान्यता पल्स सॉफ्टवेयर द्वारा पूरा किया जाता है, और सटीकता मिलीमीटर स्तर तक पहुँच सकते हैं। सामग्री की सतह से दूरी डी पल्स समय यात्रा टी के आनुपातिक हैःD=C×T/2 ((C प्रकाश की गति है)
चूंकि खाली टैंक की दूरी E ज्ञात है, इसलिए सामग्री स्तर L हैः L=E-D।
आउटपुटः
यह खाली टैंक ऊंचाई E (= शून्य बिंदु), पूर्ण टैंक ऊंचाई F (= पूर्ण पैमाने) और कुछ अनुप्रयोग मापदंडों को इनपुट करके सेट किया जाता है।आवेदन मापदंडों स्वचालित रूप से माप पर्यावरण के लिए उपकरण अनुकूलित करेगा, 4-20mA आउटपुट के अनुरूप है।
6.8GHz रडार स्तर ट्रांसमीटर तकनीकी मापदंड
| उत्पाद मॉडल | NYRD801 |
| विशिष्ट अनुप्रयोग |
थोड़ा संक्षारक तरल पदार्थ, सरल प्रक्रिया वाले तरल पदार्थ |
| एंटीना सामग्री | पीटीएफई |
| एंटीना प्रकार | रॉड एंटीना |
| माप सीमा | 20 मीटर |
| माप की सटीकता | ±3 मिमी |
| विद्युत आपूर्ति | 24 वीडीसी (दो तार) |
| मध्यम तापमान | -40~+130°C |
| प्रक्रिया कनेक्शन | धागा, फ्लैंज (वैकल्पिक) |
| प्रक्रिया दबाव | -0.1~0.3MPa |
| सुरक्षा वर्ग | IP67 |
| धमाका प्रतिरोधी ग्रेड | Exia II CT6 (वैकल्पिक) |
| संकेत आउटपुट | 4...20mA/HART/RS485/Modbus... |
| विद्युत इंटरफेस | एम20*1.5, 1⁄2 ′′एनपीटी |
नोटः उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

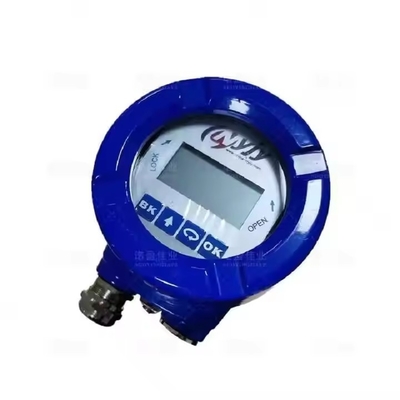

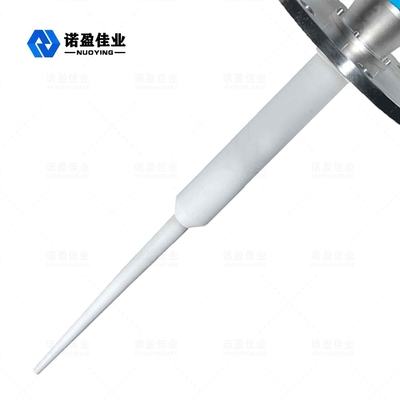

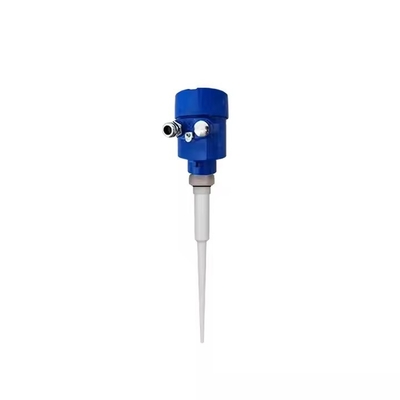

6.8GHz रडार स्तर ट्रांसमीटर संबंधित चित्र
