NYRD801 6.8GHz विस्फोट प्रतिरोधी डिजिटल रडार स्तर ट्रांसमीटर RS485 20 मीटर रेंज के भंडारण टैंकों के लिए रडार स्तर सेंसर

NYRD801 6.8GHz विस्फोट प्रतिरोधी डिजिटल रडार स्तर ट्रांसमीटर RS485 20 मीटर रेंज के भंडारण टैंकों के लिए रडार स्तर सेंसर

NYRD801 6.8GHz रडार स्तर ट्रांसमीटर उत्पाद विवरण

NYRD801 रडार स्तर ट्रांसमीटर एक 6.8GHz उच्च आवृत्ति रडार स्तर माप उपकरण है जिसकी अधिकतम माप दूरी 20 मीटर है।एंटीना प्रणाली के माध्यम से बहुत कम ऊर्जा के साथ बहुत कम माइक्रोवेव पल्स भेजता और प्राप्त करता है। रडार तरंगें प्रकाश की गति से यात्रा करती हैं।फिर चल समय एक इलेक्ट्रॉनिक घटक के माध्यम से एक स्तर संकेत में परिवर्तित किया जा सकता हैएक विशेष समय विस्तार विधि बहुत कम समय में स्थिर और सटीक माप सुनिश्चित करती है।

यहां तक कि यदि जटिल कार्य स्थितियों में झूठी गूंज होती है, तो नवीनतम माइक्रोप्रोसेसर प्रौद्योगिकी और डिबगिंग सॉफ्टवेयर के साथ सामग्री स्तर की गूंज का सटीक विश्लेषण किया जा सकता है।

NYRD801 6.8GHz रडार स्तर ट्रांसमीटर कार्य सिद्धांत

इनपुटः

एंटीना प्रतिबिंबित माइक्रो-इंपल्स प्राप्त करती है और इसे इलेक्ट्रॉनिक सर्किट में प्रेषित करती है।माइक्रोप्रोसेसर संकेत संसाधित करता है और सामग्री की सतह पर सूक्ष्म धड़कन द्वारा उत्पन्न गूंज की पहचान करता है. सही गूंज सिग्नल मान्यता पल्स सॉफ्टवेयर द्वारा पूरा किया जाता है, और सटीकता मिलीमीटर स्तर तक पहुँच सकते हैं। सामग्री की सतह से दूरी डी पल्स समय यात्रा टी के आनुपातिक हैःD=C×T/2 ((C प्रकाश की गति है)

चूंकि खाली टैंक की दूरी E ज्ञात है, इसलिए सामग्री स्तर L हैः L=E-D।

आउटपुटः

यह खाली टैंक ऊंचाई E (= शून्य बिंदु), पूर्ण टैंक ऊंचाई F (= पूर्ण पैमाने) और कुछ अनुप्रयोग मापदंडों को इनपुट करके सेट किया जाता है।आवेदन मापदंडों स्वचालित रूप से माप पर्यावरण के लिए उपकरण अनुकूलित करेगा, 4-20mA आउटपुट के अनुरूप है।

NYRD801 6.8GHz रडार स्तर ट्रांसमीटर डिजाइन विशेषताएं

• बुद्धिमान रडार स्तर मीटर उन्नत माइक्रोवेव प्रसंस्करण प्रौद्योगिकी और अद्वितीय इको डिस्कवरी इको प्रसंस्करण प्रौद्योगिकी को अपनाता है।उत्पाद को विभिन्न जटिल कार्य परिस्थितियों में लागू किया जा सकता है.

• 'झूठी गूंज सीखने' कार्य उपकरण को कई झूठी गूंज स्थितियों में सच्ची गूंज को सटीक रूप से पहचानने में सक्षम बनाता है, ताकि सटीक माप परिणाम प्राप्त किए जा सकें।

• ग्राहक की आवश्यकताओं के अनुसार विभिन्न प्रक्रिया कनेक्शन मोड और प्रकार के डिटेक्शन घटकों को अनुकूलित किया जा सकता है।

• पल्स वर्किंग मोड के साथ, उत्पाद में बेहद कम उत्सर्जन शक्ति है और मानव शरीर और पर्यावरण को नुकसान के बिना विभिन्न धातु और गैर-धातु कंटेनरों में स्थापित किया जा सकता है।

NYRD801 6.8GHz रडार स्तर ट्रांसमीटर अनुप्रयोग क्षेत्र

1विद्युत संयंत्र: जलाशय, साइलो पंप, भाप के बर्तन, राख भंडारण, तेल टैंक आदि।

2तेल क्षेत्र: कच्चे तेल के भंडारण टैंक, परिष्कृत तेल के भंडारण टैंक, जमाव टैंक, सीवेज टैंक, ड्रिलिंग कीचड़ टैंक आदि।

3रासायनिक: कच्चे तेल का आसवन टावर, कच्चे माल का सिलो, मध्यवर्ती सिलो, प्रतिक्रिया टैंक, अमोनिया टैंक, डामर भंडारण टैंक आदि।

4धातुकर्मः कच्चे माल के सिलो, सहायक सामग्री के सिलो, इलेक्ट्रोलाइटिक सेल बफर टैंक आदि।

5जल संसाधनः नहरें, जलाशय, कृषि भूमि सिंचाई, नदी जल स्तर की निगरानी, अचानक बाढ़ की चेतावनी, शहरी बाढ़ आदि।

6खाद्य पदार्थः रस कारखाने, दूध कारखाने, ब्रुअरी भंडारण टैंक आदि।

7दवाः चीनी दवा भंडारण टैंक, विभाजक, किण्वन टैंक आदि।

8जल उपचारः जलाशय, गड्ढे, जल उपचार टैंक, तलछट टैंक, गहरे कुएं, पेयजल नेटवर्क आदि।

9कागजः भंडारण टॉवर, रासायनिक सामग्री भंडारण साइलो आदि।

10अन्यः खदान, पर्यावरण संरक्षण, जहाज निर्माण और अन्य उद्योग।

NYRD801 6.8GHz रडार स्तर ट्रांसमीटर तकनीकी पैरामीटर

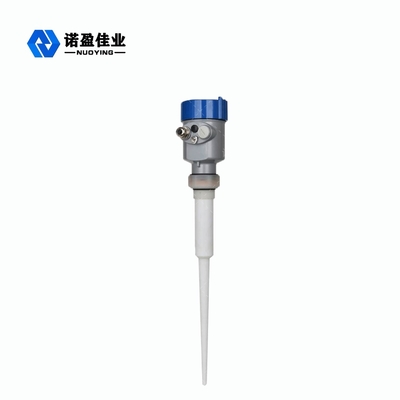

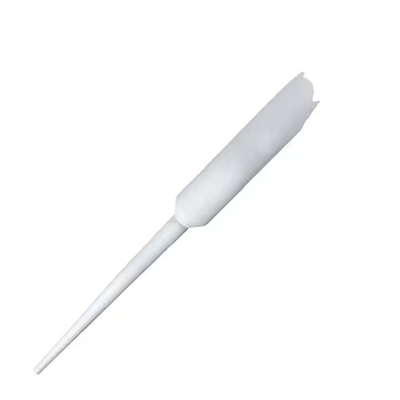

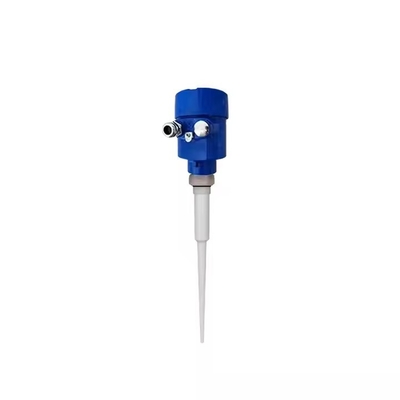

NYRD801 6.8GHz रडार स्तर ट्रांसमीटर संबंधित चित्र
