NYRD-TJ 26GHz उच्च आवृत्ति 0-40m रेंज डिजिटल रडार सामग्री स्तर/तरल स्तर रडार स्तर मापने वाला उपकरण

NYRD-TJ 26GHz उच्च आवृत्ति 0-40m रेंज डिजिटल रडार सामग्री स्तर/तरल स्तर रडार स्तर मापने वाला उपकरण

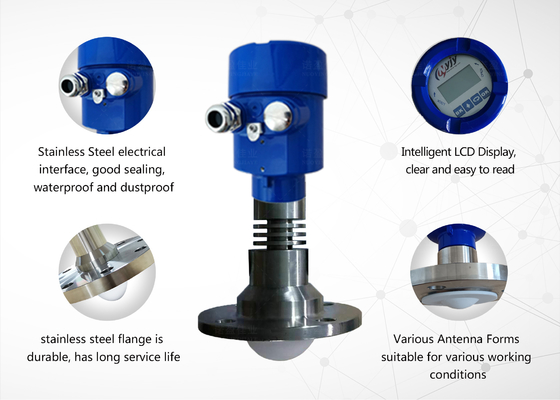

NYRD-TJ26GHz रडार स्तर ट्रांसमीटरउत्पाद का वर्णन

एनवाईआरडी-टीजे रडार लेवल ट्रांसमीटर एक 26 गीगाहर्ट्ज उच्च आवृत्ति रडार लेवल मापने वाला उपकरण है जिसकी अधिकतम माप दूरी 40 मीटर है।रडार स्तर के एंटीना एक अत्यंत संकीर्ण माइक्रोवेव पल्स उत्सर्जित करते हैं। पल्स प्रकाश की गति से अंतरिक्ष में यात्रा करता है और मापे जा रहे माध्यम की सतह से मिलता है।इसकी ऊर्जा का एक हिस्सा उसी एंटीना द्वारा प्रतिबिंबित और प्राप्त किया जाता है.

उत्सर्जित और प्राप्त धड़कनों के बीच का समय अंतराल एंटीना से मापे जाने वाले माध्यम की सतह तक की दूरी के आनुपातिक होता है।विद्युत चुम्बकीय तरंगों की अत्यधिक उच्च प्रसार गति के कारण, प्रेषित और प्राप्त धड़कनों के बीच का समय अंतराल बहुत छोटा है (नैनोसेकंड स्तर) और निर्धारित करना मुश्किल है।26G एचएफ रडार स्तर ट्रांसमीटर प्रेषित और प्राप्त धड़कनों के बीच समय अंतराल की सटीक पहचान करने के लिए एक विशेष सहसंबंध समाधान प्रौद्योगिकी का उपयोग करता है, जो आगे मापने के माध्यम की सतह के लिए एंटीना से दूरी की गणना करता है।

NYRD-TJ 26GHz रडार स्तर ट्रांसमीटर डिजाइन विशेषताएं

1अत्यंत स्थिर सामग्री से निर्मित।
2उन्नत गैर-संपर्क माप को अपनाएं।
3- तरल और ठोस माध्यमों के स्तर को मापें।
4यह सभी माध्यमों को माप सकता है जिनकी डायलेक्ट्रिक स्थिरता 1 से अधिक है।8.
5अधिकतम माप सीमा 40 मीटर है।
6दो तार प्रणाली और लूप पावर सप्लाई तकनीक को अपनाकर, पावर सप्लाई वोल्टेज और आउटपुट सिग्नल को दो कोर केबल के माध्यम से प्रेषित किया जाता है।
7शोर, भाप, धूल, वैक्यूम और अन्य कार्य परिस्थितियों से प्रभावित नहीं होता है।
8मध्यम घनत्व, चिपचिपाहट और तापमान में परिवर्तन से प्रभावित नहीं होता है।

NYRD-TJ 26GHz रडार स्तर ट्रांसमीटर स्थापना की आवश्यकताएं

• रडार स्तर ट्रांसमीटर टैंक के व्यास के 1/4 या 1/6 पर स्थापित किया जाता है। नोटः टैंक की दीवार से न्यूनतम दूरी > 200 मिमी होनी चाहिए। चित्र 1: (①डेटा,②कंटेनर केंद्र या समरूपता की धुरी
• शंकुयुक्त टैंक की ऊपरी सतह को टैंक के शीर्ष के बीच में रखा जा सकता है ताकि शंकु के नीचे के माप को सुनिश्चित किया जा सके, जैसा कि चित्र 2 में दिखाया गया है।
• जब एक ढेर है, एंटीना सतह के लंबवत संरेखित किया जाना चाहिए।स्टैकिंग कोण बड़ा होना चाहिए ताकि सींग के कोण को समायोजित किया जा सके ताकि सींग सामग्री की सतह के जितना संभव हो उतना करीब हो।, जैसा कि चित्र 3 में दिखाया गया है।
• अधिग्रहण ऊंचाई की आवश्यकताएंः एंटेना को कम से कम 10 मिमी के टैंक में डाला जाना चाहिए, जैसा कि चित्र 4 में दिखाया गया है।

NYRD-TJ 26GHz रडार स्तर ट्रांसमीटर तकनीकी पैरामीटर

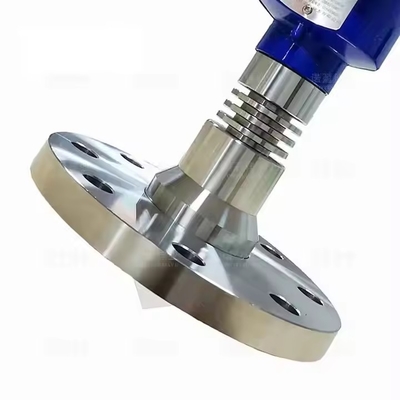

NYRD-TJ 26GHz रडार स्तर ट्रांसमीटर संबंधित चित्र
