| ब्रांड नाम: | NUOYING |
| मॉडल संख्या: | NYRD-SD |
| एमओक्यू: | 1 पीसी |
| कीमत: | $258~$850/pc |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 1000 पीसीएस |
26GHz उच्च आवृत्ति रडार जल स्तर माप 4-20mA आउटपुट रडार स्तर माप उपकरण पाउडर के लिए
26GHz रडार लेवल गेजकार्य सिद्धांत
रडार ऑब्जेक्ट पोजिशनिंग एंटीना एक संकीर्ण माइक्रोवेव पल्स उत्सर्जित करती है जिसे एंटीना के माध्यम से नीचे की ओर प्रेषित किया जाता है।यह वापस परिलक्षित होता है और फिर से एंटीना प्रणाली द्वारा प्राप्त होता है. सिग्नल इलेक्ट्रॉनिक सर्किट भाग को प्रेषित किया जाता है और स्वचालित रूप से ऑब्जेक्ट स्तर संकेत में परिवर्तित किया जाता है (क्योंकि आवेग बहुत तेजी से यात्रा करते हैं,विद्युत चुम्बकीय तरंग को अपने लक्ष्य तक पहुंचने और रिसीवर पर वापस आने में लगने वाला समय लगभग तत्काल होता है).
माप का आंकड़ाः धागा तल की सतह या फ्लैंज की सील सतह।
नोटः रडार स्तर ट्रांसमीटर का उपयोग करते समय सुनिश्चित करें किउच्चतम स्तर माप अंधा क्षेत्र (चित्र में क्षेत्र डी) में प्रवेश नहीं करता है।
26GHz रडार लेवल गेज डिजाइन विशेषताएं
कई कार्य, विशेष रूप से मजबूत संक्षारक तरल पदार्थों और पाउडर के लिए उपयुक्त
26GHz रडार लेवल गेज तकनीकी पैरामीटर
| उत्पाद मॉडल | NYRD-SD |
|
विशिष्ट अनुप्रयोग |
पाउडर, अत्यधिक संक्षारक तरल पदार्थ, क्रिस्टलीकरण और संघनन के लिए प्रवण तरल पदार्थआदि। |
|
आवृत्ति |
26GHz |
|
सटीकता |
±3 मिमी |
|
रेंज |
40 मीटर |
|
एंटीना सामग्री |
पीटीएफई (वैकल्पिक) |
| एंटीना प्रकार |
पानी की बूंद |
|
इको नमूनाकरण |
100 बार/सेकंड |
|
प्रक्रिया का तापमान |
-40~+260°C |
|
प्रक्रिया दबाव |
-0.1~2.0MPa |
|
परिवेश आर्द्रता |
0~90% |
|
संकल्प |
1 मिमी |
|
प्रक्रिया कनेक्शन |
धागा, फ्लैंज, ब्रैकेट (वैकल्पिक) |
|
विद्युत इंटरफेस |
M20×1. 5, 1⁄2 " एनपीटी |
|
संकेत आउटपुट |
4...20mA/RS485/Modbus... |
|
आपूर्ति शक्ति |
24 वीडीसी; 220वीएसी (वैकल्पिक) |
|
शक्ति |
3W |
|
धमाका प्रतिरोधी ग्रेड |
ExiaIICT6 Ga (वैकल्पिक) |
|
सुरक्षा वर्ग |
IP67 |
नोटः उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

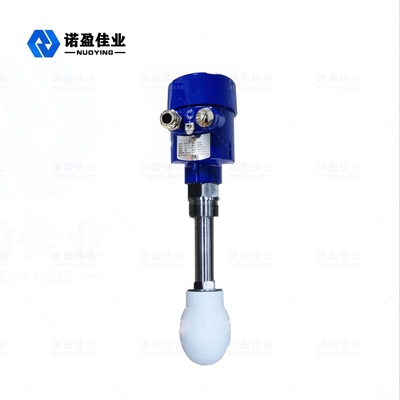

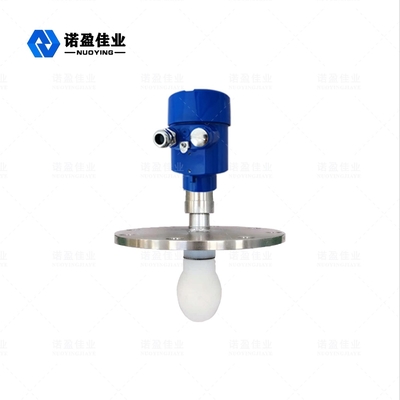

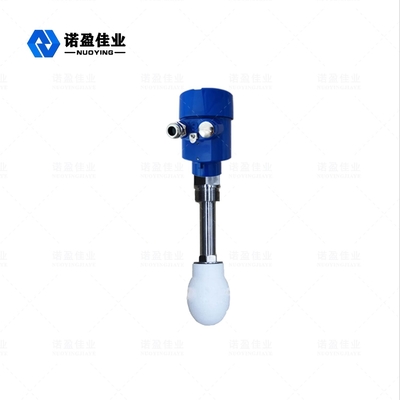

26GHz रडार लेवल गेज संबंधित चित्र
