| ब्रांड नाम: | NUOYING |
| मॉडल संख्या: | NYRD-SD |
| एमओक्यू: | 1 पीसी |
| कीमत: | $268~$820/pc |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 1000 पीसीएस |
NYRD-SD 26GHz बहुक्रियाशील रडार स्तर ट्रांसमीटर 2.0MPa के लिए 40 मीटर रेंज के साथ अत्यधिक संक्षारक तरल पदार्थ और पाउडर
NYRD-SD26GHz रडार स्तर ट्रांसमीटरउत्पाद का वर्णन
एनवाईआरडी-एसडी रडार स्तर ट्रांसमीटर एक 26GHz उच्च आवृत्ति रडार स्तर माप उपकरण है जिसकी अधिकतम माप दूरी 40 मीटर है। एंटीना को और अनुकूलित किया गया है,और नया तेज माइक्रोप्रोसेसर उच्च गति संकेत विश्लेषण और प्रसंस्करण कर सकते हैं, ताकि उपकरण का उपयोग कुछ जटिल माप स्थितियों के लिए किया जा सके।
NYRD-SD26GHz रडार स्तर ट्रांसमीटरकार्य सिद्धांत
रडार ऑब्जेक्ट पोजिशनिंग एंटीना एक संकीर्ण माइक्रोवेव पल्स उत्सर्जित करती है जिसे एंटीना के माध्यम से नीचे की ओर प्रेषित किया जाता है।यह वापस परिलक्षित होता है और फिर से एंटीना प्रणाली द्वारा प्राप्त होता है. सिग्नल इलेक्ट्रॉनिक सर्किट भाग को प्रेषित किया जाता है और स्वचालित रूप से ऑब्जेक्ट स्तर संकेत में परिवर्तित किया जाता है (क्योंकि आवेग बहुत तेजी से यात्रा करते हैं,विद्युत चुम्बकीय तरंग को अपने लक्ष्य तक पहुंचने और रिसीवर पर वापस आने में लगने वाला समय लगभग तत्काल होता है).
माप का आंकड़ाः धागा तल की सतह या फ्लैंज की सील सतह।
नोटः रडार स्तर ट्रांसमीटर का उपयोग करते समय सुनिश्चित करें किउच्चतम स्तर माप अंधा क्षेत्र (चित्र में क्षेत्र डी) में प्रवेश नहीं करता है।
NYRD-SD 26GHz रडार स्तर ट्रांसमीटर डिजाइन विशेषताएं
कई कार्य, विशेष रूप से मजबूत संक्षारक तरल पदार्थों और पाउडर के लिए उपयुक्त
NYRD-SD 26GHz रडार स्तर ट्रांसमीटर अनुप्रयोग क्षेत्र
1विभिन्न तरल पदार्थ (मजबूत संक्षारण, कम डायलेक्ट्रिक स्थिर, हलचल, भाप, क्रिस्टलीकरण, संघनन, स्लरी, उच्च तापमान और उच्च दबाव, आदि)
2सभी प्रकार की धूल (मजबूत धूल, तैरती धूल, सीमेंट पाउडर, चूना पाउडर, उड़ती राख, क्रिस्टलीकरण आदि)
3विभिन्न ठोस पदार्थ (बीज, चक्की, लौह अयस्क, कोयला आदि)
NYRD-SD 26GHz रडार स्तर ट्रांसमीटर तकनीकी पैरामीटर
| उत्पाद मॉडल | NYRD-SD |
|
विशिष्ट अनुप्रयोग |
पाउडर, अत्यधिक संक्षारक तरल पदार्थ, क्रिस्टलीकरण और संघनन के लिए प्रवण तरल पदार्थआदि। |
|
आवृत्ति |
26GHz |
|
सटीकता |
±3 मिमी |
|
रेंज |
40 मीटर |
|
एंटीना सामग्री |
पीटीएफई (वैकल्पिक) |
| एंटीना प्रकार |
पानी की बूंद |
|
इको नमूनाकरण |
100 बार/सेकंड |
|
प्रक्रिया का तापमान |
-40~+260°C |
|
प्रक्रिया दबाव |
-0.1~2.0MPa |
|
परिवेश आर्द्रता |
0~90% |
|
संकल्प |
1 मिमी |
|
प्रक्रिया कनेक्शन |
धागा, फ्लैंज, ब्रैकेट (वैकल्पिक) |
|
विद्युत इंटरफेस |
M20×1. 5, 1⁄2 " एनपीटी |
|
संकेत आउटपुट |
4...20mA/RS485/Modbus... |
|
आपूर्ति शक्ति |
24 वीडीसी; 220वीएसी (वैकल्पिक) |
|
शक्ति |
3W |
|
धमाका प्रतिरोधी ग्रेड |
ExiaIICT6 Ga (वैकल्पिक) |
|
सुरक्षा वर्ग |
IP67 |
नोटः उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

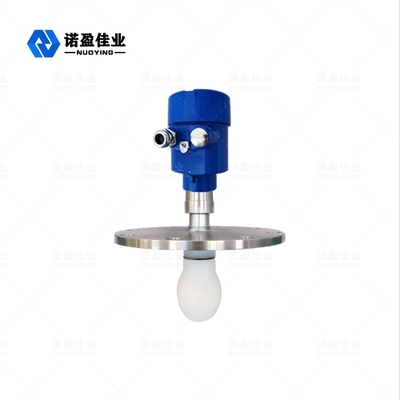

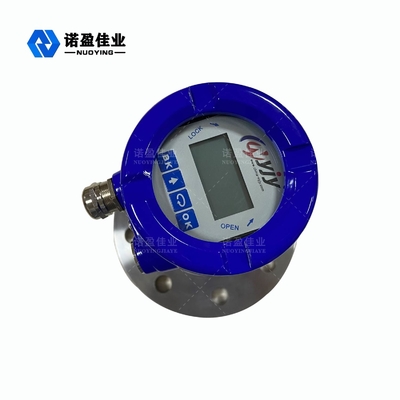

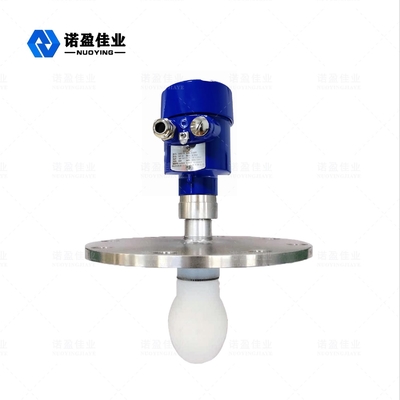

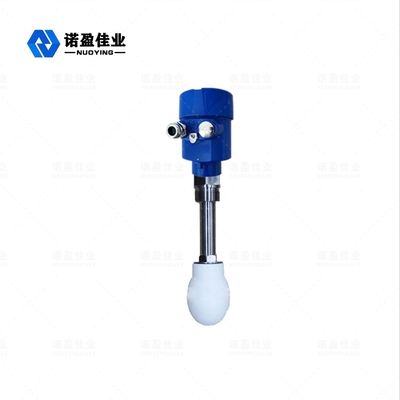

NYRD-SD 26GHz रडार स्तर ट्रांसमीटर संबंधित चित्र
