| ब्रांड नाम: | NUOYING |
| मॉडल संख्या: | NYRD806 |
| एमओक्यू: | 1 पीसी |
| कीमत: | $178~$820/pc |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 1000 पीसीएस |
कारखाने 26GHz हॉर्न प्रकार रडार तरल स्तर ट्रांसमीटर 316L एंटीना NYRD806 हल्के संक्षारक तरल पदार्थों के लिए
26GHz रडार स्तर ट्रांसमीटर उत्पाद विवरण
NYRD806 रडार स्तर ट्रांसमीटर एक 26GHz उच्च आवृत्ति रडार स्तर माप उपकरण है जिसकी अधिकतम माप दूरी 30 मीटर है। एंटीना को और अनुकूलित किया गया है,और नया तेज माइक्रोप्रोसेसर उच्च गति संकेत विश्लेषण और प्रसंस्करण कर सकते हैं, ताकि उपकरण का उपयोग कुछ जटिल माप स्थितियों के लिए किया जा सके।
26GHz रडार स्तर ट्रांसमीटर कार्य सिद्धांत
रडार ऑब्जेक्ट पोजिशनिंग एंटीना एक संकीर्ण माइक्रोवेव पल्स उत्सर्जित करती है जिसे एंटीना के माध्यम से नीचे की ओर प्रेषित किया जाता है।यह वापस परिलक्षित होता है और फिर से एंटीना प्रणाली द्वारा प्राप्त होता है. सिग्नल इलेक्ट्रॉनिक सर्किट भाग को प्रेषित किया जाता है और स्वचालित रूप से ऑब्जेक्ट स्तर संकेत में परिवर्तित किया जाता है (क्योंकि आवेग बहुत तेजी से यात्रा करते हैं,विद्युत चुम्बकीय तरंग को अपने लक्ष्य तक पहुंचने और रिसीवर पर वापस आने में लगने वाला समय लगभग तत्काल होता है).
माप का आंकड़ाः धागा तल की सतह या फ्लैंज की सील सतह।
नोटः रडार स्तर ट्रांसमीटर का उपयोग करते समय सुनिश्चित करें किउच्चतम स्तर माप अंधा क्षेत्र (चित्र में क्षेत्र डी) में प्रवेश नहीं करता है।
26GHz रडार स्तर ट्रांसमीटर अनुप्रयोग क्षेत्र
1विद्युत संयंत्र: जलाशय, साइलो पंप, भाप के बर्तन, राख भंडारण, तेल टैंक आदि।
2तेल क्षेत्र: कच्चे तेल के भंडारण टैंक, परिष्कृत तेल के भंडारण टैंक, जमाव टैंक, सीवेज टैंक, ड्रिलिंग कीचड़ टैंक आदि।
3रासायनिक: कच्चे तेल का आसवन टावर, कच्चे माल का सिलो, मध्यवर्ती सिलो, प्रतिक्रिया टैंक, अमोनिया टैंक, डामर भंडारण टैंक आदि।
4धातुकर्मः कच्चे माल के सिलो, सहायक सामग्री के सिलो, इलेक्ट्रोलाइटिक सेल बफर टैंक आदि।
5जल संसाधनः नहरें, जलाशय, कृषि भूमि सिंचाई, नदी जल स्तर की निगरानी, अचानक बाढ़ की चेतावनी, शहरी बाढ़ आदि।
6खाद्य पदार्थः रस कारखाने, दूध कारखाने, ब्रुअरी भंडारण टैंक आदि।
NYRD806 26GHz रडार स्तर ट्रांसमीटर तकनीकी पैरामीटर
| उत्पाद मॉडल | NYRD806 |
| विशिष्ट अनुप्रयोग |
तापमान प्रतिरोधी, दबाव प्रतिरोधी, थोड़ा संक्षारक तरल |
| एंटीना सामग्री | 316L (वैकल्पिक) |
| एंटीना प्रकार | हॉर्न एंटेना |
| माप सीमा | 30 मीटर |
| माप की सटीकता | ±3 मिमी |
| विद्युत आपूर्ति | 24 वीडीसी (2 तार, 4 तार) |
| मध्यम तापमान | -40~250°C |
| प्रक्रिया कनेक्शन | ब्रैकेट, फ्लैंज (वैकल्पिक) |
| प्रक्रिया दबाव | -0.1~4.0MPa |
| सुरक्षा वर्ग | IP67 |
| धमाका प्रतिरोधी ग्रेड | Exia II CT6 |
| संकेत आउटपुट | 4...20mA/HART/RS485/Modbus... |
| विद्युत इंटरफेस | एम20*1.5, 1⁄2 ′′एनपीटी |
नोटः उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

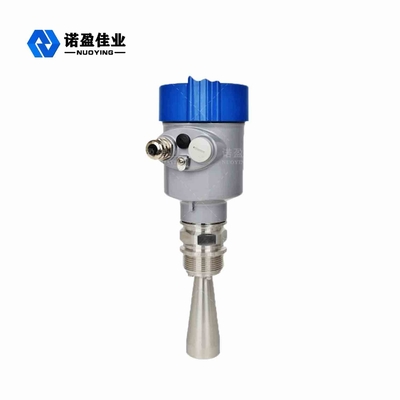

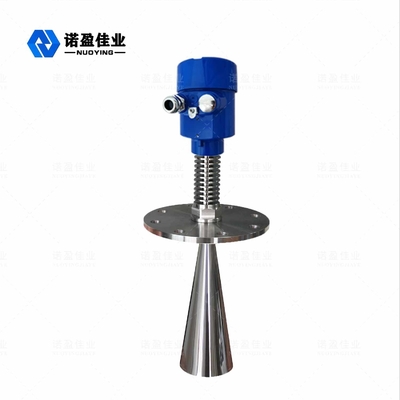

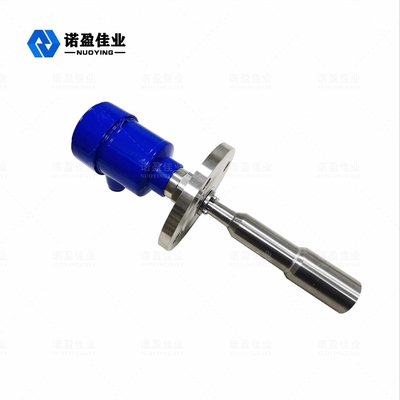

NYRD806 26GHz रडार स्तर ट्रांसमीटर संबंधित चित्र
