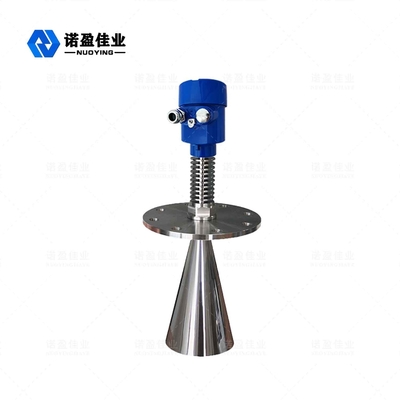

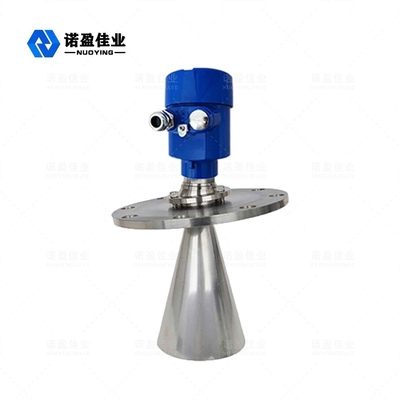

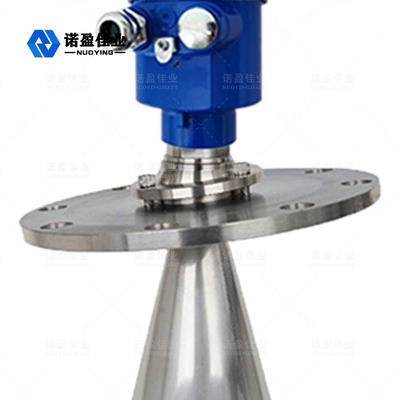

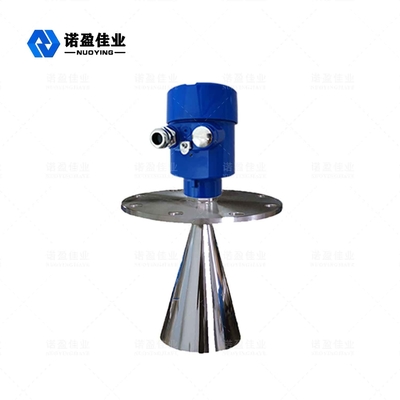

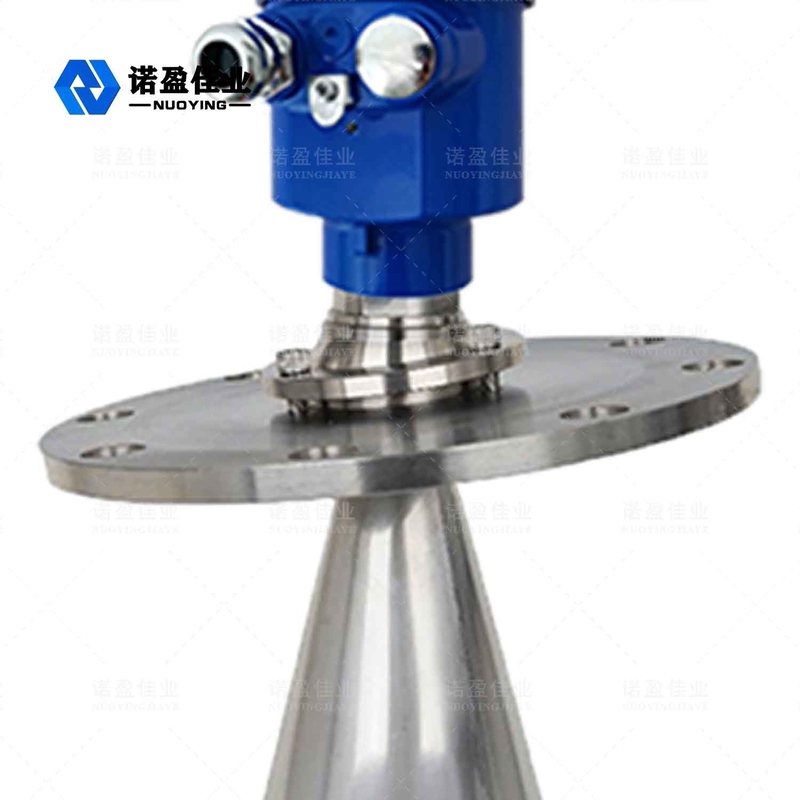

6.8GHz NYRD804 रडार स्तर ट्रांसमीटर के साथघुमावदार फ्लैंज
न्यूयिंग एनवाईआरडी-804 रडार स्तर ट्रांसमीटरअवलोकन
उत्पाद पैरामीटर
विशिष्ट अनुप्रयोग
संक्षारक तरल
एंटीना सामग्री
304
माप सीमा
35 मीटर
विद्युत आपूर्ति
24 वीडीसी ((दो पंक्तियाँ, चार पंक्तियाँ)
मध्यम तापमान
-40~+150°C
प्रक्रिया दबाव
-0.1~2.0MPa
प्रक्रिया कनेक्शन
घुमावदार फ्लैंज
संकेत आउटपुट
4...20mA/HART/RS485/Modbus...
उत्पादों का वर्णन
6GHz NYRD804 रडार स्तर ट्रांसमीटर कार्य सिद्धांत
बहुत कम ऊर्जा वाले बहुत छोटे माइक्रोवेव पल्स एंटेना प्रणाली के माध्यम से प्रेषित और प्राप्त किए जाते हैं। प्रकाश की गति। चल समय इलेक्ट्रॉनिक घटकों के माध्यम से स्तर संकेत में परिवर्तित किया जा सकता है। एक विशेष समय विस्तार यह विधि बहुत कम समय में स्थिर और सटीक माप सुनिश्चित कर सकती है। यहां तक कि अगर जटिल कार्य परिस्थितियों में झूठी गूंज होती है, तो सामग्री के स्तर की गूंज का सटीक विश्लेषण किया जा सकता है नवीनतम माइक्रोप्रोसेसर प्रौद्योगिकी और डिबगिंग सॉफ्टवेयर। इनपुटः एंटीना प्रतिबिंबित माइक्रो-इंपल्स प्राप्त करती है और इसे इलेक्ट्रॉनिक सर्किट में प्रेषित करती है। माइक्रोप्रोसेसर सिग्नल को संसाधित करता है और सामग्री की सतह पर सूक्ष्म धड़कन द्वारा उत्पन्न गूंज की पहचान करता है। सही गूंज संकेत पहचान द्वारा पूरा किया जाता है पल्स सॉफ्टवेयर, और सटीकता मिलीमीटर स्तर तक पहुंच सकती है। सामग्री की सतह से दूरी D गति के समय यात्रा T के आनुपातिक है: D=C×T/2 ((C प्रकाश की गति है) चूंकि खाली टैंक की दूरी E ज्ञात है, इसलिए सामग्री स्तर L हैः L=E-D आउटपुटः यह खाली टैंक ऊंचाई ई (= शून्य बिंदु), पूर्ण टैंक ऊंचाई एफ (= पूर्ण पैमाने) और कुछ अनुप्रयोग मापदंडों को इनपुट करके सेट किया जाता है। अनुप्रयोग पैरामीटर स्वचालित रूप से 4-20mA आउटपुट के अनुरूप माप वातावरण के लिए उपकरण को अनुकूलित करेगा।
6GHz NYRD804 रडार स्तर ट्रांसमीटर डिजाइन विशेषता
1बुद्धिमान रडार स्तर मीटर उन्नत माइक्रोवेव प्रसंस्करण प्रौद्योगिकी और अद्वितीय इको डिस्कवरी इको प्रसंस्करण को अपनाता है उत्पाद को विभिन्न जटिल कार्य स्थितियों में लागू किया जा सकता है। 2. "झूठी गूंज सीखने" समारोह उपकरण को कई झूठी गूंज के तहत सही गूंज की सटीक पहचान करने में सक्षम बनाता है सटीक माप परिणाम प्राप्त करने के लिए। 3विभिन्न प्रक्रिया कनेक्शन मोड और प्रकार के डिटेक्शन घटकों को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। 4पल्स कार्य मोड के साथ, उत्पाद में अत्यंत कम उत्सर्जन शक्ति है और विभिन्न धातु और गैर धातु में स्थापित किया जा सकता है मानव शरीर और पर्यावरण के लिए हानिरहित कंटेनर।
6GHz NYRD804 रडार स्तर ट्रांसमीटर अनुप्रयोग क्षेत्र
1विद्युत संयंत्रः जलाशय, साइलो पंप, भाप के कुप्पे, राख भंडारण, तेल टैंक आदि। 2तेल क्षेत्रः कच्चे तेल के भंडारण टैंक, परिष्कृत तेल के भंडारण टैंक, तीन चरण विभाजक, जमाव टैंक, सीवेज टैंक, ड्रिलिंग कीचड़ टैंक आदि। 3रासायनिकः कच्चे तेल के आसवन टावर, कच्चे माल का सिलो, मध्यवर्ती सिलो, प्रतिक्रिया टैंक, अमोनिया टैंक, डामर भंडारण टैंक, आदि। 4धातुकर्म: कच्चे माल के साइलो, सहायक सामग्री के साइलो, इलेक्ट्रोलाइटिक सेल बफर टैंक आदि। 5जल संसाधन: नहरें, जलाशय, कृषि भूमि सिंचाई, नदी जल स्तर की निगरानी, अचानक बाढ़ की चेतावनी, शहरी बाढ़, आदि। 6खाद्य पदार्थः रस कारखाने, दूध कारखाने, कच्चे चीनी भंडारण टैंक, टमाटर के पेस्ट भंडारण टैंक, ब्रुअरी भंडारण टैंक आदि। 7दवाः चीनी दवा भंडारण टैंक, विभाजक, किण्वन टैंक आदि। 8जल उपचारः जलाशय, गड्ढे, जल उपचार टैंक, तलछट टैंक, गहरे कुएं, पेयजल नेटवर्क आदि। 9कागजः कच्चे माल का सिलो, भंडारण टॉवर, सुखाने का ड्रम, रासायनिक सामग्री भंडारण सिलो आदि। 10अन्य: खदान, कोयला खदान, पर्यावरण संरक्षण, जहाज निर्माण और अन्य उद्योग।
