| ब्रांड नाम: | NUOYING |
| मॉडल संख्या: | एनवाईआरडी86 |
| एमओक्यू: | 1 पीसी |
| कीमत: | $160~$480/pc |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 1000 पीसीएस |
26 गीगाहर्ट्ज फैक्ट्री रडार स्तर ट्रांसमीटर के लिए संक्षारक तरल पदार्थ गैर संपर्क माप IP67 और विस्फोट प्रूफ के साथ
NYRD86 26GHz रडार स्तर ट्रांसमीटरउत्पाद का वर्णन
NYRD86 रडार स्तर ट्रांसमीटर एक 26GHz उच्च आवृत्ति रडार स्तर माप उपकरण है जिसकी अधिकतम माप दूरी 80 मीटर है। एंटीना को और अनुकूलित किया गया है,और नया तेज माइक्रोप्रोसेसर उच्च गति संकेत विश्लेषण और प्रसंस्करण कर सकते हैं, ताकि उपकरण का उपयोग कुछ जटिल माप स्थितियों के लिए किया जा सके।
NYRD86 26GHz रडार स्तर ट्रांसमीटरकार्य सिद्धांत
रडार स्तर का एंटीना संकीर्ण माइक्रोवेव पल्स उत्सर्जित करता है, जो एंटीना के माध्यम से नीचे की ओर प्रेषित होते हैं।यह वापस परिलक्षित होता है और फिर से एंटीना प्रणाली द्वारा प्राप्त होता है, और सिग्नल इलेक्ट्रॉनिक सर्किट भाग को प्रेषित किया जाता है और स्वचालित रूप से एक स्तर संकेत में परिवर्तित किया जाता है (क्योंकि पल्स प्रसार गति बेहद तेज है,विद्युत चुम्बकीय तरंग लक्ष्य तक पहुँचता है और रिसीवर पर वापस परिलक्षित होता है. आगे-पीछे जाने में लगने वाला समय लगभग तत्काल होता है) ।
NYRD86 26GHz रडार स्तर ट्रांसमीटर डिजाइन विशेषताएं
1. एंटीना का आकार छोटा है, स्थापित करना आसान है; गैर-संपर्क रडार, कोई पहनना, कोई प्रदूषण नहीं।
2लगभग जंग और फोम के प्रति प्रतिरोधी; मध्यम घनत्व, तापमान और दबाव परिवर्तनों से प्रभावित नहीं।
3गंभीर धूल वातावरण का उच्च आवृत्ति स्तर मीटर के काम पर बहुत कम प्रभाव पड़ता है।
4कम तरंग दैर्ध्य, झुकाव वाली ठोस सतहों पर बेहतर प्रतिबिंब।
5किरण का कोण छोटा होता है, ऊर्जा केंद्रित होती है, जिससे प्रतिध्वनि क्षमता बढ़ जाती है और हस्तक्षेप वस्तुओं से बचने में मदद मिलती है।
6छोटे टैंक के लिए अंधे क्षेत्र को मापने से भी अच्छे परिणाम प्राप्त होंगे।
7उच्च संकेत-शोर अनुपात, उतार-चढ़ाव के मामले में भी बेहतर प्रदर्शन प्राप्त कर सकता है।
उतार-चढ़ाव के मामले में भी बेहतर प्रदर्शन प्राप्त कर सकते हैं।
8उच्च आवृत्ति, ठोस और निम्न डाइलेक्ट्रिक स्थिर माध्यम को मापने के लिए सबसे अच्छा विकल्प है।
NYRD86 26GHz रडार स्तर ट्रांसमीटर विशिष्ट अनुप्रयोग
1विभिन्न तरल पदार्थ (मजबूत संक्षारण, कम डायलेक्ट्रिक स्थिर, हलचल, भाप, क्रिस्टलीकरण, संघनन, स्लरी, उच्च तापमान और उच्च दबाव, आदि)
2सभी प्रकार की धूल (मजबूत धूल, तैरती धूल, सीमेंट पाउडर, चूना पाउडर, उड़ती राख, क्रिस्टलीकरण आदि)
3विभिन्न ठोस पदार्थ (बीज, चक्की, लौह अयस्क, कोयला आदि)
NYRD86 26GHz रडार स्तर ट्रांसमीटरतकनीकी मापदंड
| विशिष्ट अनुप्रयोग | मजबूत संक्षारक तरल |
| प्रसारण आवृत्ति | 26GHz |
| उत्पाद मॉडल | NYRD86 |
| एंटीना प्रकार | छड़ी का प्रकार |
| एंटीना सामग्री | पीटीएफई |
| माप सीमा | 20 मीटर |
| माप की सटीकता | ±5 मिमी |
| विद्युत आपूर्ति | 24 वीडीसी |
| संकेत आउटपुट | 4...20mA/HART/RS485/Modbus... |
| प्रक्रिया का तापमान | -40~130°C |
| प्रक्रिया दबाव | -0.1~1.0MPa |
| प्रक्रिया संबंध | फ्लैंज |
| सुरक्षा स्तर | IP67 |
| विस्फोट प्रतिरोधी ग्रेड | Exia II CT6 Ga, Exd II CT6 Gb |
नोटः उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

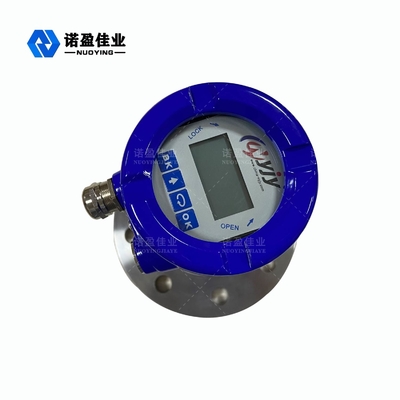

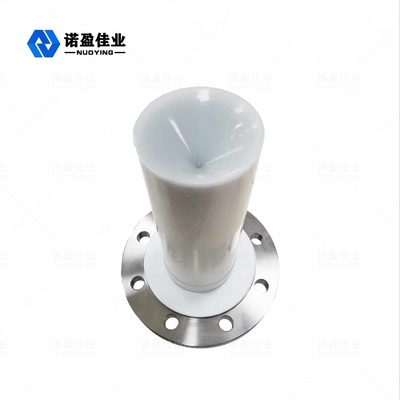

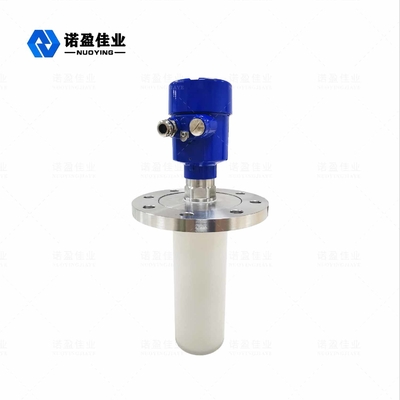

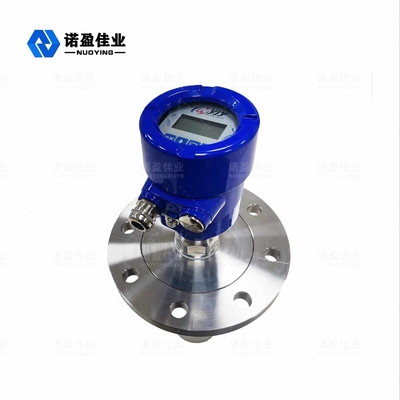

NYRD86 26GHz रडार स्तर ट्रांसमीटर चित्र
