उत्पाद विवरण:
|
| माप सीमा: | 0 ~ 20 मी | विशिष्ट आवेदन पत्र: | सरगर्मी, संघनित करने में आसान, बड़ी भाप |
|---|---|---|---|
| एंटीना सामग्री: | पीटीएफई | उत्पाद मॉडल: | एनवाईआरडी-पीबी |
| एंटीना प्रकार: | फ्लैट प्लेट प्रकार | माप की सटीकता: | 0.05% ~ 0.1% एफ.एस |
| बिजली की आपूर्ति: | 24VDC (दो तार, चार तार), 220VAC | प्रक्रिया दबाव: | - 0.1 ~ 4.0 एमपीए |

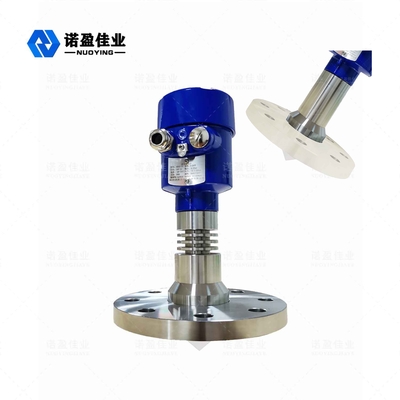

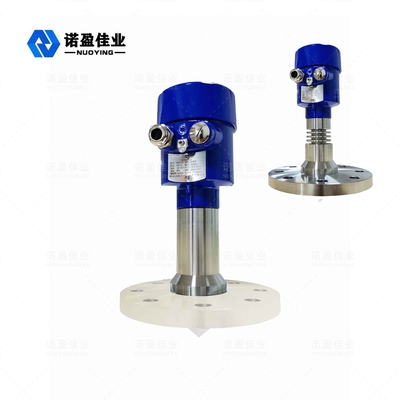

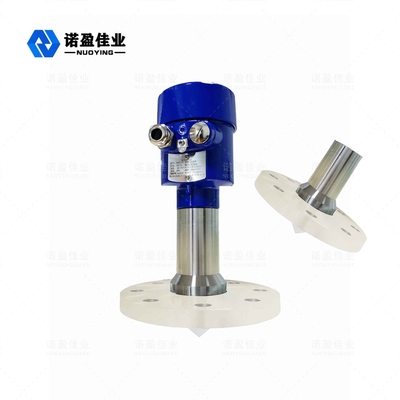

NYRD-PB 26G प्लानर एंटीना PTFE मापने की सीमा 0-40m फ्लैट प्रकार
26जी एनवाईआरडी-पीबी रडार कार्य सिद्धांत
रडार क्षैतिज ऐन्टेना संकीर्ण माइक्रोवेव दालों का उत्सर्जन करता है, जो ऐन्टेना के माध्यम से नीचे की ओर प्रेषित होते हैं।जब पल्स तरंग परीक्षण के तहत माध्यम की सतह को छूती है, तो यह वापस परावर्तित होती है और ऐन्टेना प्रणाली द्वारा फिर से प्राप्त होती है।यह संकेत इलेक्ट्रॉनिक सर्किट अनुभाग में प्रेषित होता है और स्वचालित रूप से एक क्षैतिज संकेत में परिवर्तित हो जाता है (पल्स की अत्यंत तेज प्रसार गति के कारण, विद्युत चुम्बकीय तरंग को लक्ष्य तक पहुंचने और प्रतिबिंब के बाद रिसीवर पर लौटने के लिए आवश्यक समय लगभग तात्कालिक होता है) .
26जी एनवाईआरडी-पीबी रडार तकनीकी पैरामीटर
|
विशिष्ट आवेदन पत्र |
सरगर्मी, संघनित करने में आसान, बड़ी भाप |
|
उत्पाद मॉडल |
एनवाईआरडी-पीबी |
| एंटीना प्रकार | फ्लैट प्लेट प्रकार |
| एंटीना सामग्री | पीटीएफई, 304 |
| माप सीमा | 0 ~ 20 मी |
| माप की सटीकता | 0.05% ~ 0.1% एफ.एस |
| बिजली की आपूर्ति | 24VDC (दो तार, चार तार), 220VAC |
| सिग्नल आउटपुट | 4... 20mA/हार्ट/RS485/मॉडबस |
| प्रक्रिया तापमान | - 40~+1200 ℃ |
| प्रक्रिया दबाव | - 0.1 ~ 4.0 एमपीए |
| प्रक्रिया कनेक्शन | धागा, निकला हुआ किनारा (वैकल्पिक) |
| विद्युत इंटरफ़ेस | एम 20 × 1.5, 1/2 "एनपीटी |
| संरक्षण ग्रेड | IP67, IP68 (वैकल्पिक) |
| विस्फोट प्रूफ ग्रेड | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (विवरण के लिए प्रमाणपत्र देखें) |
टिप्पणी: अनुकूलित उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार डिज़ाइन किया जा सकता है!
26जी एनवाईआरडी-पीबी रडार डिजाइन विशेषताएं
आसान स्थापना के लिए छोटे एंटीना आकार;रडार से कोई संपर्क नहीं, कोई घिसाव और संदूषण नहीं
वस्तुतः कोई जंग और ब्लिस्टरिंग नहीं;औसत घनत्व, तापमान और दबाव में परिवर्तन से अप्रभावित
भारी धूल के वातावरण का एचएफ स्तर मीटर के संचालन पर बहुत कम प्रभाव पड़ता है।
तरंग दैर्ध्य जितना कम होगा, झुकी हुई ठोस सतह पर प्रतिबिंब उतना ही बेहतर होगा।
छोटे तेज कोण और केंद्रित ऊर्जा न केवल वापसी क्षमता में सुधार करती है, बल्कि हस्तक्षेप को रोकने में भी मदद करती है।
छोटे माप अंधा क्षेत्र, छोटे टैंकों को मापते समय अच्छे परिणाम प्राप्त किए जा सकते हैं।
उतार-चढ़ाव के साथ भी, उच्च सिग्नल-टू-शोर अनुपात बेहतर परिणाम प्राप्त कर सकता है।
ठोस और कम ढांकता हुआ निरंतर वातावरण को मापने के लिए उच्च आवृत्ति सबसे अच्छा विकल्प है।
