उत्पाद विवरण:
|
माप सीमा: | 0 ~ 40 मी | एंटीना सामग्री: | पीटीएफई 304 |
---|---|---|---|
एंटीना प्रकार: | रॉड प्रकार | माप की सटीकता: | 0.05% ~ 0.1% एफ.एस |
विशिष्ट आवेदन पत्र: | सरगर्मी, क्रिस्टलीकरण, संघनन तरल | प्रक्रिया तापमान: | - 40~+260 ℃ |
प्रक्रिया कनेक्शन: | धागा, ब्रैकेट, निकला हुआ किनारा, सैनिटरी क्लैंप (वैकल्पिक) | संरक्षण ग्रेड: | IP67 (वैकल्पिक) |

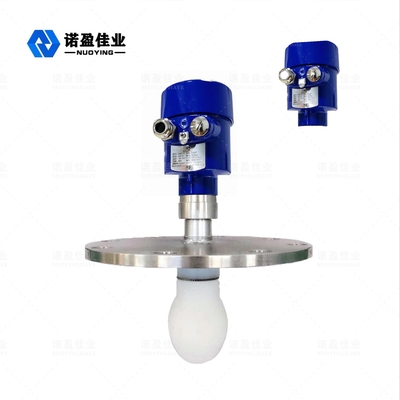

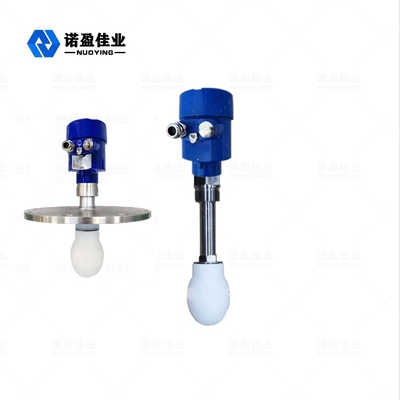

NYRD-SD 26G ड्रॉपलेट एंटीना PTFE एल्युमिनियम कास्टिंग शेल रेंज 0-40m
26जी एनवाईआरडी-एसडी रडार कार्य सिद्धांत
रडार क्षैतिज ऐन्टेना संकीर्ण माइक्रोवेव दालों का उत्सर्जन करता है, जो ऐन्टेना के माध्यम से नीचे की ओर प्रेषित होते हैं।जब पल्स तरंग परीक्षण के तहत माध्यम की सतह को छूती है, तो यह वापस परावर्तित होती है और ऐन्टेना प्रणाली द्वारा फिर से प्राप्त होती है।यह संकेत इलेक्ट्रॉनिक सर्किट अनुभाग में प्रेषित होता है और स्वचालित रूप से एक क्षैतिज संकेत में परिवर्तित हो जाता है (पल्स की अत्यंत तेज प्रसार गति के कारण, विद्युत चुम्बकीय तरंग को लक्ष्य तक पहुंचने और प्रतिबिंब के बाद रिसीवर पर लौटने के लिए आवश्यक समय लगभग तात्कालिक होता है) .
26जी एनवाईआरडी-एसडी रडार तकनीकी पैरामीटर
विशिष्ट आवेदन पत्र |
सरगर्मी, क्रिस्टलीकरण, संघनन तरल |
उत्पाद मॉडल |
एनवाईआरडी-एसडी |
एंटीना प्रकार |
रॉड प्रकार, पानी की बूंद प्रकार |
एंटीना सामग्री | पीटीएफई, 304 |
माप सीमा | 0 ~ 40 मी |
माप की सटीकता | 0.05% ~ 0.1% एफ.एस |
बिजली की आपूर्ति | 24VDC (दो तार, चार तार), 220VAC |
सिग्नल आउटपुट | 4... 20mA/हार्ट/RS485/मॉडबस |
प्रक्रिया तापमान | - 40~+1200 ℃ |
प्रक्रिया दबाव | - 0.1 ~ 4.0 एमपीए |
प्रक्रिया कनेक्शन | धागा, ब्रैकेट, निकला हुआ किनारा (वैकल्पिक) |
विद्युत इंटरफ़ेस | एम 20 × 1.5, 1/2 "एनपीटी |
संरक्षण ग्रेड | IP65, IP67, IP68 (वैकल्पिक) |
विस्फोट प्रूफ ग्रेड | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (विवरण के लिए प्रमाणपत्र देखें) |
टिप्पणी: अनुकूलित उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार डिज़ाइन किया जा सकता है!
26जी एनवाईआरडी-एसडी रडार डिजाइन विशेषताएं
छोटे एंटीना आकार, स्थापित करने में आसान;रडार, पहनने और प्रदूषण से कोई संपर्क नहीं।
लगभग कोई जंग और ब्लिस्टरिंग नहीं;यह औसत घनत्व, तापमान और दबाव में परिवर्तन से प्रभावित नहीं होता है।
भारी धूल वातावरण का उच्च आवृत्ति तरल स्तर मीटर के संचालन पर बहुत कम प्रभाव पड़ता है।
तरंग दैर्ध्य जितना कम होगा, झुकी हुई ठोस सतह पर प्रतिबिंब उतना ही बेहतर होगा।
तेज कोण छोटा है और ऊर्जा केंद्रित है, जो न केवल प्रतिध्वनि क्षमता को बढ़ाता है, बल्कि हस्तक्षेप को रोकने में भी मदद करता है।
माप अंधा क्षेत्र छोटा है, और छोटे टैंकों को मापते समय अच्छे परिणाम प्राप्त होते हैं।
उतार-चढ़ाव के साथ भी, उच्च सिग्नल-टू-शोर अनुपात बेहतर प्रदर्शन प्राप्त कर सकता है।
ठोस और कम ढांकता हुआ निरंतर वातावरण को मापने के लिए उच्च आवृत्ति सबसे अच्छा विकल्प है।
