| ब्रांड नाम: | NUOYINGJIAYE |
| मॉडल संख्या: | एनवाईआरडी86 |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | $638.58 /pcs |
| भुगतान की शर्तें: | टी/टी, डी/ए, डी/पी, एल/सी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 1000 पीसी / प्रति माह |

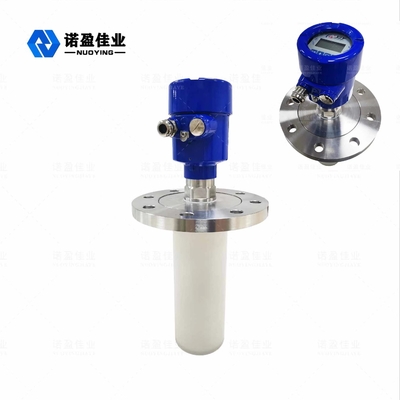

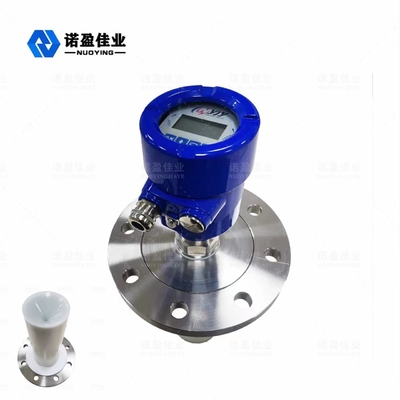

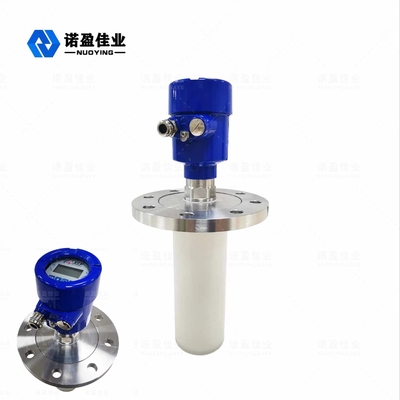

तेज और सटीक माप के लिए उच्च आवृत्ति वाला 26G रडार स्तर ट्रांसमीटर
26G रडार स्तर मीटर कार्य सिद्धांत
रडार क्षैतिज एंटीना एक संकीर्ण माइक्रोवेव पल्स उत्सर्जित करती है जो एंटीना के माध्यम से नीचे प्रेषित की जाती है।नापने के लिए वातावरण की सतह के संपर्क में होने पर नाप वापस एंटीना प्रणाली में परिलक्षित होता है, और सिग्नल स्वचालित रूप से इलेक्ट्रॉनिक्स विभाग को प्रेषण के लिए एक स्तर संकेत में परिवर्तित हो जाता है (इंपल्स के बेहद तेजी से प्रसार के कारण,विद्युत चुम्बकीय तरंग के लक्ष्य तक पहुंचने और प्रतिबिंब के माध्यम से रिसीवर में लौटने का समय लगभग तत्काल है).
26G रडार स्तर मीटर तकनीकी मापदंड
|
विशिष्ट अनुप्रयोग |
तीव्र संक्षारण, संक्षेपण तरल |
|
उत्पाद मॉडल |
NYRD86 |
|

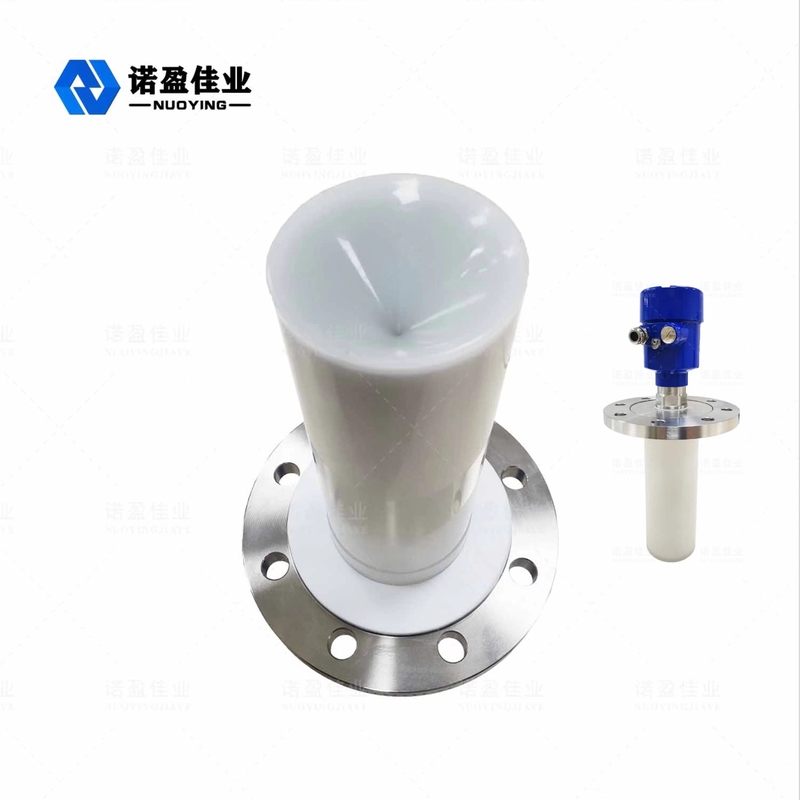

एंटीना प्रकार |
सींग प्रकार, पॉलिश सतह प्रकार |
| एंटीना सामग्री | पीटीएफई, 304, पीएफए |
| माप सीमा | 10 मीटर, 20 मीटर, |
| माप की सटीकता | 0.05%~0.1% एफ. एस. |
| विद्युत आपूर्ति | 24 वीडीसी (दो तार, चार तार), 220वीएसी |
| संकेत आउटपुट | 4... 20mA/HART/RS485/Modbus |
| प्रक्रिया तापमान | - 40 ~ + 1200 °C |
| प्रक्रिया दबाव | - 0.1~4.0 एमपीए |
| प्रक्रिया कनेक्शन | धागा, फ्लैंज (वैकल्पिक) |
| विद्युत इंटरफेस | M20×1.5, 1/2"एनपीटी |
| सुरक्षा स्तर | IP65, IP67, IP68 (वैकल्पिक) |
| धमाका प्रतिरोधी ग्रेड | Exia II CT6 Ga, Exd II CT6 Gb (विवरण के लिए प्रमाण पत्र देखें) |
टिप्पणीः अनुकूलित उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार डिजाइन किया जा सकता है!
26G रडार स्तर मीटर डिजाइन विशेषताएं
छोटे एंटेना आकार, स्थापित करने में आसान; गैर संपर्क रडार, कोई पहनना, कोई प्रदूषण नहीं।
लगभग जंग और फोम से मुक्त; यह मध्यम घनत्व, तापमान और दबाव के परिवर्तन से प्रभावित नहीं होता है।
उच्च आवृत्ति स्तर मीटर के कामकाज पर भारी धूल के वातावरण का बहुत कम प्रभाव पड़ता है।
कम तरंग दैर्ध्य, झुकाव वाली ठोस सतहों के लिए बेहतर प्रतिबिंब।
किरण का कोण छोटा होता है और ऊर्जा केंद्रित होती है, जिससे न केवल प्रतिध्वनि क्षमता बढ़ जाती है, बल्कि हस्तक्षेप से बचने में भी मदद मिलती है।
माप अंधा क्षेत्र छोटा है, और छोटे टैंक माप के लिए अच्छे परिणाम प्राप्त किए जाएंगे।
उच्च संकेत-शोर अनुपात, उतार-चढ़ाव के मामले में भी बेहतर प्रदर्शन प्राप्त कर सकता है।
उच्च आवृत्ति ठोस और कम dielectric स्थिर माध्यम को मापने के लिए सबसे अच्छा विकल्प है।
