उत्पाद विवरण:
|
| ठेठ आवेदन: | उच्च तापमान, दबाव के साथ तरल | उत्पाद मॉडल: | एनवाईआरडी705 |
|---|---|---|---|
| इको सैंपलिंग: | 55 गुना/से | प्रक्रिया तापमान: | -40~ +500°C |
| विद्युत इंटरफ़ेस: | एम 20×1.5 , ½ "एनपीटी | प्रक्रिया दबाव: | （-0.1~4.0）एमपीए |
| धमाका प्रूफ ग्रेड: | ExiaIICT6Ga (प्रमाण पत्र देखें) | एंटीना फॉर्म: | सिंगल केबल, सिंगल रॉड (वैकल्पिक) |
| हाई लाइट: | सिंगल केबल इंटेलिजेंट रडार लेवल ट्रांसमीटर,गाइडेड वेव लिक्विड रडार लेवल मीटर |
||

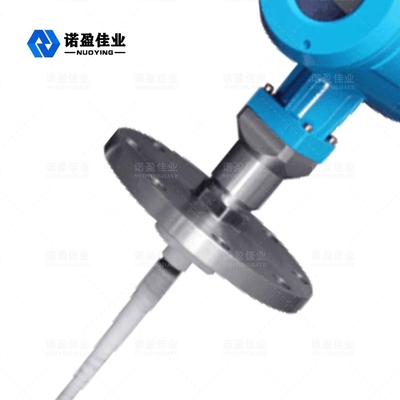

उच्च तापमान तरल के लिए इंटेलिजेंट गाइडेड वेव रडार लेवल ट्रांसमीटर
का कार्य सिद्धांत उच्च तापमान तरल के लिए इंटेलिजेंट गाइडेड वेव रडार लेवल ट्रांसमीटर
जब निर्देशित तरंग रडार स्तर गेज विद्युत चुम्बकीय दालों को प्रसारित करता है, जब यह निर्देशित तरंग केबल के शीर्ष से गुजरता है, तो यह एक झूठी प्रतिध्वनि उत्पन्न करेगा क्योंकि यह संचारण अंत के करीब है, और झूठी प्रतिध्वनि को फ़िल्टर करके हस्तक्षेप को समाप्त किया जा सकता है।जब इलेक्ट्रोमैग्नेटिक पल्स वेवगाइड के नीचे फैलता है, जब सिग्नल मापा माध्यम की सतह तक पहुंचता है, तो इको का हिस्सा परिलक्षित होगा, और इको कर्व पर एक स्टेप चेंज उत्पन्न होगा।सिग्नल का एक और हिस्सा तब तक नीचे की ओर फैलता रहेगा जब तक कि नुकसान लगातार प्रसारित नहीं हो जाता।लिक्विड लेवल गेज लिक्विड लेवल इको और टॉप एमिशन इको के बीच के समय के अंतर का पता लगाता है।इस समय के अंतर के अनुसार, बुद्धिमान सिग्नल प्रोसेसर तरल स्तर की ऊंचाई की गणना कर सकता है।
की डिज़ाइन सुविधाएँउच्च तापमान तरल के लिए इंटेलिजेंट गाइडेड वेव रडार लेवल ट्रांसमीटर
गाइडेड वेव रडार ऑब्जेक्ट लेवल मीटर उन्नत माइक्रोवेव प्रोसेसिंग टेक्नोलॉजी और अद्वितीय इको डिस्कवरी इको प्रोसेसिंग टेक्नोलॉजी, संपर्क माप, अत्यधिक सटीक माप, अधिक सटीक माप का प्रयास करता है।इसके अलावा, जो निर्देशित तरंग रडार है, बाहरी वातावरण जैसे मध्यम तापमान और आसंजन से प्रभावित नहीं होता है।
70-X सीरीज गाइडेड वेव रडार ऑब्जेक्ट लेवल मीटर वर्सेप्रोसेस कनेक्शन मोड और डिटेक्शन मॉड्यूल प्रकारों के कारण बहुमुखी जटिल कामकाजी परिस्थितियों और अनुप्रयोगों के लिए उपयुक्त है।उदाहरण के लिए: उच्च तापमान, अत्यधिक दबाव और निम्न ढांकता हुआ निरंतर माध्यम।
पल्स वर्किंग मोडर, कम उत्सर्जन शक्ति, संक्षारक, गैर-धातु कंटेनरों और गैर स्टेनलेस स्टील की एक विशाल विविधता में मानव शरीर और आसपास के वातावरण के लिए कोई कठोरता नहीं स्थापित की जा सकती है।
का तकनीकी पैरामीटरउच्च तापमान तरल के लिए इंटेलिजेंट गाइडेड वेव रडार लेवल ट्रांसमीटर
| ठेठ आवेदन | तरल (आसंजन, उच्च तापमान और उच्च दबाव, अंतर्निहित हीटिंग कॉइल, सीढ़ी, फ्लोटिंग प्लेट) |
| धूल (फ्लाई ऐश, चूना पत्थर पाउडर) | |
| ठोस (छोटे कण, अनाज, बजरी, रेत) | |
| उत्पाद मॉडल | एनवाईआरडी701 |
| एंटीना फॉर्म | केबल प्रकार, रॉड प्रकार, डबल केबल प्रकार, डबल रॉड प्रकार, तरंग गाइड ट्यूब प्रकार |
| एंटीना सामग्री | 304, 316 |
| इको सैंपलिंग | 55 गुना / सेकंड |
| माप सीमा | 6 मी, 30 मी |
| माप की सटीकता | 0.05% ~ 0.1% एफएस |
| बिजली की आपूर्ति | 24VDC (दो तार, चार तार), 220VAC |
| सिग्नल आउटपुट | 4... 20mA/HART/RS485/मोडबस... |
| प्रक्रिया तापमान | -40 ~ +130 डिग्री सेल्सियस, -40 ~ +250 डिग्री सेल्सियस, -40 ~ +500 डिग्री सेल्सियस |
| प्रक्रिया दबाव | -0.1~2.0MPa,-0.1~4.0MPa |
| प्रक्रिया कनेक्शन | धागा, ब्रैकेट, निकला हुआ किनारा, क्लैंप (वैकल्पिक) |
| विद्युत इंटरफ़ेस | M20×1.5 , ½ "एनपीटी |
| संरक्षण ग्रेड | आईपी 65, आईपी 67, आईपी 68 |
| धमाका प्रूफ ग्रेड | ExiaIICT6Ga, ExdIICT6Gb (विवरण के लिए प्रमाणपत्र देखें) |
※नोट: उत्पाद को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
