उत्पाद विवरण:
|
ठेठ आवेदन: | तरल | जांच प्रकार: | पीटीएफई |
---|---|---|---|
बिजली की आपूर्ति: | 24वीडीसी | मध्यम तापमान: | -184~+ 260℃ |
प्रक्रिया दबाव: | -0.1 ~ 1.0 एमपीए | प्रक्रिया जुड़ाव: | धागा |
सुरक्षा के स्तर: | आईपी 66 | सिग्नल आउटपुट: | 4...20mA |
हाई लाइट: | दबाव समाई स्तर गेज,आरएफ समाई स्तर गेज 20 मीटर,संक्षारक तरल दबाव सेंसर ट्रांसमीटर |

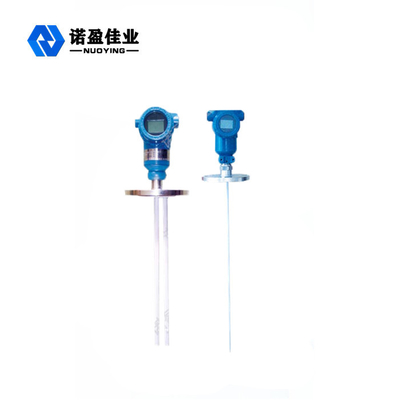

मापने सीमा 20m . के साथ संक्षारक तरल के लिए आरएफ समाई स्तर गेज
का कार्य सिद्धांतमापने सीमा 20m . के साथ संक्षारक तरल के लिए आरएफ समाई स्तर गेज
जांच के लिए एक रेडियो फ्रीक्वेंसी लागू की जाती है और आसपास के वातावरण के प्रभावों को निरंतर विश्लेषण के माध्यम से निर्धारित किया जाता है।क्योंकि सभी सामग्रियों में एक ढांकता हुआ स्थिरांक होता है और उनकी चालकता हवा से अलग होती है, सामग्री के संपर्क में आने पर एक छोटी समाई ऑफसेट के कारण जांच की कुल प्रतिबाधा बदल जाती है।क्योंकि सक्रिय जांच और पोत की दीवार संधारित्र की दो प्लेटों का निर्माण करती है, जांच का इन्सुलेटर और आसपास की हवा ढांकता हुआ पदार्थ बन जाती है, और जब हवा (ढांकता हुआ स्थिरांक 1.0) को किसी अन्य सामग्री (ढांकता हुआ स्थिरांक> 1.0) से बदल दिया जाता है। ), समाई मूल्य में परिवर्तन प्रतिबाधा में परिवर्तन का कारण बनता है।यह प्रभाव सर्किट द्वारा मापा जाता है और संवेदनशीलता सेटिंग (सर्किट) द्वारा स्थापित संदर्भ संदर्भ की तुलना में होता है।
डिज़ाइन विशेषताएँकामापने सीमा 20m . के साथ संक्षारक तरल के लिए आरएफ समाई स्तर गेज
मॉड्यूलर कनवर्टर सेंसर के साथ एकीकृत है, जिसमें कोई हिलता हुआ भाग नहीं है, उच्च विश्वसनीयता और मजबूत विरोधी हस्तक्षेप क्षमता है
◎ अधिक व्यापक रूप से लागू, कई जांच रूपों, कई प्रक्रिया कनेक्शन रूपों और कई निर्माण सामग्री के साथ, जिसे अनुकूलित किया जा सकता है;
स्थापना, डिबगिंग और रखरखाव अत्यंत सुविधाजनक हैं
तकनीकी मापदंडकामापने सीमा 20m . के साथ संक्षारक तरल के लिए आरएफ समाई स्तर गेज
ठेठ आवेदन | तरल, संक्षारक तरल, आदि |
उत्पाद मॉडल | एनवाईडीआर-3051 |
एंटीना फॉर्म | केबल, रॉड |
एंटीना सामग्री | पीटीएफई, 304,316 |
माप सीमा | 6मी, 20मी |
बिजली की आपूर्ति | 24वीडीसी |
सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
प्रक्रिया तापमान | -40~+130℃,-184~+260℃ |
सर्किट तापमान प्रतिरोध | -40 ~ + 80 ℃ |
प्रक्रिया दबाव | -0.1~1.6MPa |
प्रक्रिया कनेक्शन | पेंच धागा, निकला हुआ किनारा (चयन योग्य) |
समय विलंब | 0-30s लगातार समायोज्य |
बिजली हानि संरक्षण | उच्च / निम्न मोड, क्षेत्र समायोज्य |
विद्युत इंटरफ़ेस | एम20*1.5,½ एनपीटी |
सुरक्षा के स्तर | IP65, IP67, IP68 |
धमाका प्रूफ ग्रेड | Exia II CT6 Ga, Exd II CT6 Gb (विवरण के लिए प्रमाणपत्र देखें) |
※नोट: उत्पाद को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
