उत्पाद विवरण:
|
| ठेठ आवेदन: | तरल स्तर माप | माप सीमा: | 50 ~ 5000 मिमी |
|---|---|---|---|
| माप सटीकता: | ± 1% एफएस | स्थिति प्रदर्शन: | एलसीडी (वैकल्पिक) |
| प्रक्रिया कनेक्शन: | निकला हुआ किनारा, ब्रैकेट (वैकल्पिक) | मध्यम घनत्व: | ≤0.8Pa.s; ≤0.8Pa.s; 3Pa.s 3पीए |
| धमाका प्रूफ ग्रेड: | एक्सिया II CT6 | प्रक्रिया दबाव: | -0.1~2.0MPa |

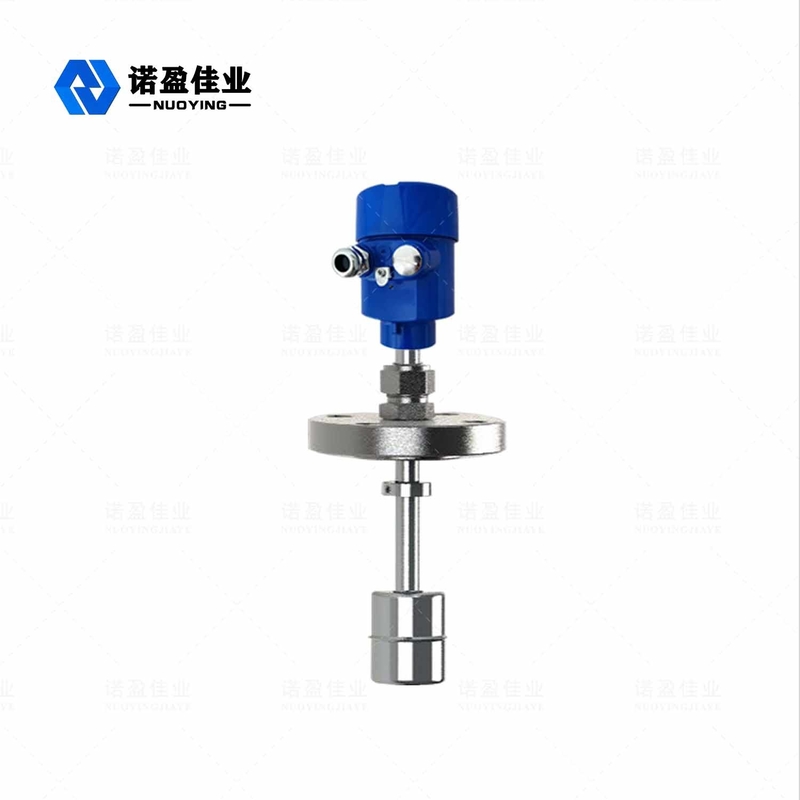

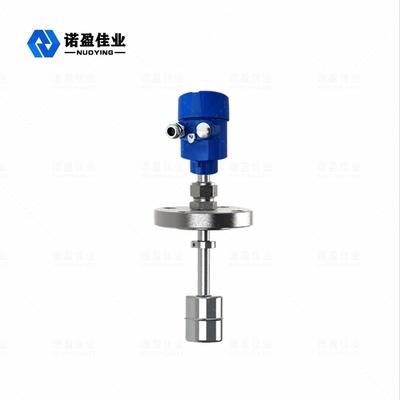

तरल माप NYCFQ-UL चुंबकीय फ्लोट स्तर मीटर निकला हुआ किनारा के साथ जुड़ा हुआ है
NYCFQ-UL चुंबकीय फ्लोट स्तर मीटर कार्य सिद्धांत:
जब सेंसर काम कर रहा होता है, तो सर्किट वाला हिस्सा वेवगाइड वायर पर एक पल्स करंट को उत्तेजित करेगा और वेवगाइड वायर के साथ-साथ चलने वाला करंट वेवगाइड वायर के चारों ओर एक पल्स इलेक्ट्रोमैग्नेटिक फील्ड उत्पन्न करेगा। सेंसर की मापने वाली रॉड के बाहर एक फ्लोट प्रदान किया जाता है जो कर सकता है तरल स्तर के परिवर्तन के साथ मापने वाली छड़ को अकेले ऊपर और नीचे ले जाएं।फ्लोट के अंदर स्थायी चुंबकीय रिंगों का एक सेट होता है जब स्पंदित वर्तमान चुंबकीय क्षेत्र फ्लोट द्वारा उत्पन्न चुंबकीय रिंग क्षेत्र से मिलता है, तो फ्लोट के चारों ओर चुंबकीय क्षेत्र बदल जाता है ताकि मैग्नेटोस्ट्रिक्टिव सामग्री से बना वेव गाइड वायर फ्लोट की स्थिति में एक टॉर्सनल पल्स उत्पन्न कर सके। .जो एक निश्चित गति से तार के साथ वापस प्रेषित होता है और डिटेक्टर द्वारा पता लगाया जाता है।पल्स करंट और टोरसन वेव के बीच के समय के अंतर को मापकर फ्लोट की स्थिति अर्थात् तरल स्तर की स्थिति को ठीक से निर्धारित किया जा सकता है।
NYCFQ-UL चुंबकीय फ्लोट स्तर मीटर तकनीकी पैरामीटर्स
| ठेठ आवेदन | तरल स्तर माप |
| माप सीमा | 50 ~ 5000 मिमी |
| माप सटीकता | ± 1% एफएस |
| बिजली की आपूर्ति | 24 वीडीसी (15-35 वी) |
| सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
| प्रक्रिया तापमान | -40 ~ + 130 ℃ |
| प्रक्रिया दबाव | -0.1~2.0MPa |
| मध्यम घनत्व | 500 ~ 2000 किग्रा / मी³ |
| मध्यम घनत्व | ≤0.8Pa.s;3पीए |
| प्रक्रिया कनेक्शन | निकला हुआ किनारा, ब्रैकेट (वैकल्पिक) |
| स्थिति प्रदर्शन | एलसीडी (वैकल्पिक) |
| सुरक्षा स्तर | आईपी65 |
| धमाका प्रूफ ग्रेड | एक्सिया II CT6 |
NYCFQ-UL चुंबकीय फ्लोट स्तर मीटर डिज़ाइन फ़ीचर
1. सरल संरचना, मजबूत और विश्वसनीय, स्थिर संचालन।
2. प्रदर्शन लाल रंग में तरल स्तर को इंगित करता है, जो सहज, आकर्षक और पढ़ने में आसान है।
3. विभिन्न इंस्टॉलेशन फॉर्म और कनेक्शन फॉर्म का चयन किया जा सकता है।
4. माप की पूरी प्रक्रिया में बड़ी माप सीमा, कोई अंधा क्षेत्र नहीं।
5. विभिन्न तरल पदार्थों के साथ-साथ उच्च तापमान, उच्च दबाव, संक्षारक और ज्वलनशील और विस्फोटक मध्यम स्तरों का निरंतर माप।
