उत्पाद विवरण:
|
मध्यम: | संक्षारक, स्वच्छ, शुष्क गैस | श्रेणी: | 300-3000SLPM |
---|---|---|---|
शुद्धता: | ±1%पूर्ण पैमाने का | प्रतिक्रिया समय: | 3s . से बेहतर |
प्रीहीटिंग समय: | 15मिनट | अंशांकन शर्तें: | 0 ℃ और 101325 पा |
परिचालन तापमान: | 5 से 55℃ | मैक्समियम काम करने का दबाव: | 3 एमपीएजी |
हाई लाइट: | 300 SLPM डिजिटल गैस मास फ्लो मीटर,मास फ्लो मीटर NY-M030 |

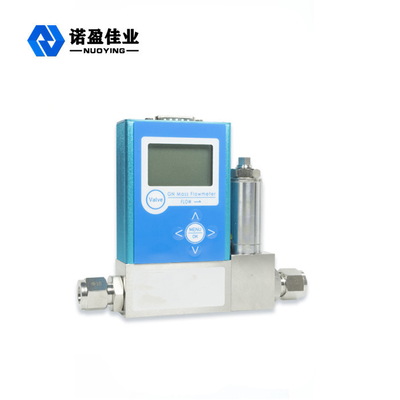

NY-M030 सीरीज डिजिटल मास फ्लो कंट्रोलर ± 1% पूर्ण पैमाने पर संक्षारक, स्वच्छ, शुष्क गैस
विवरण
NY-M030 श्रृंखला डिजिटल डिस्प्ले बड़े प्रवाह गैस द्रव्यमान प्रवाह
नियंत्रक मास फ्लो सेंसर, थर्मल तत्व से बना है,
मास फ्लो कंट्रोलर रेगुलेटिंग वाल्व और एम्पलीफायर सर्किट।यह उपयोगकर्ता है
ऊष्मा चालन को बदलने के लिए ऊष्मा को स्थानांतरित करने के लिए द्रव का प्रवाह
केशिका तापमान वितरण को मापने का वितरण प्रभाव।
सिद्धांत तापमान अंतर के सिद्धांत का उपयोग करना है
केशिका गर्मी हस्तांतरण से पहले और बाद में कैलोरीमेट्री को मापने के लिए
गैस का द्रव्यमान प्रवाह, द्वारा मापा गया प्रवाह संकेत बढ़ाना
सेंसर, और फिर इसकी तुलना सेट वोल्टेज से करें, और उपयोग करें
ड्राइव करने के लिए अंतर प्राप्त किया।विनियमन वाल्व को नियंत्रित करें, और
इसे बनाने के लिए चैनल के माध्यम से प्रवाह का बंद-लूप नियंत्रण
सेट प्रवाह के बराबर।
विशेषताएँ
तापीय सिद्धांत का उपयोग करते हुए, परिवेश के तापमान और दबाव में परिवर्तन से गैस का द्रव्यमान प्रवाह प्रभावित नहीं होता है।
ट्यूबलर शंट सिद्धांत, सीमा को बदलने में आसान और स्थापित करने में आसान।
● अच्छा सेंसर पैकेज बाहरी तापमान परिवर्तन की संवेदनशीलता को कम करता है।
● माप और नियंत्रण सीमा बड़ी है, अधिकतम पूर्ण पैमाने 3000ln / मिनट तक पहुंच सकता है
लघु वार्म-अप समय, छोटा शून्य बहाव, उच्च माप और नियंत्रण सटीकता, सूक्ष्म प्रवाह के माप और नियंत्रण के लिए उपयुक्त।
यह माध्यमिक उपकरण या पीएलसी के माध्यम से उपकरण के साथ संचार कर सकता है, और ऑपरेशन सरल है।
● उच्च परिशुद्धता: 1% से बेहतर
विस्तृत मापन योग्य सीमा: 2 ~ 100%
● तेज प्रतिक्रिया समय, 3s से बेहतर
विभिन्न गैसों के लिए इस्तेमाल किया जा सकता है
मिश्रित गैस अंशांकन संपादन प्रदान कर सकते हैं
उद्योग आवेदन
विश्वविद्यालय / अनुसंधान संस्थान ● ऑटोमोबाइल विनिर्माण
पर्यावरण निगरानी फोटोवोल्टिक
वैक्यूम उद्योग और कोटिंग ईंधन सेल
औद्योगिक भट्टियां मेट्रोलॉजी कैलिब्रेशन
● अर्धचालक
● प्रक्रिया गैस मापन
शुद्धता अपग्रेड
रेंज: 300 - 3000SLPM
उनमें से: 300-3000 एसएलपीएम रेंज, निम्नलिखित संकेतक अपग्रेड किए गए हैं:
मास फ्लो साधारण शुद्धता: ± पूर्ण पैमाने का 1% (अधिकतम मूल्य)
मास फ्लो सटीकता: ± पूर्ण पैमाने का 1% (अधिकतम मूल्य)
दोहराव: ± (पढ़ने का 0.1% + पूर्ण पैमाने का 0.02%)
मास फ्लो शून्य बहाव: ± 0.2% पूर्ण पैमाने का
मास फ्लो स्पैन बहाव: ± 0.3% पूर्ण पैमाने का
प्रदर्शन
मध्यम आवश्यकताएं: संक्षारक, स्वच्छ, शुष्क गैस
माध्यम का प्रकार: 80 से अधिक प्रकार की गैसें, कृपया पीछे देखें
रेंज से: 300 - 3000 एसएलपीएम (कृपया विवरण के लिए पूछताछ करें)
मापन और नियंत्रण सीमा 2 ~ 100%
प्रदर्शन मोड: बड़े पैमाने पर प्रवाह प्रदर्शित करें
शुद्धता: ± 1% पूर्ण पैमाने का
दोहराव: ± 0.2% पूर्ण पैमाने का
शून्य बहाव और पूर्ण पैमाने पर बहाव 0.05% पूर्ण पैमाने / ℃ / एटीएम
प्रतिक्रिया समय: 3s . से बेहतर
प्रीहीटिंग समय: <15मिनट
अंशांकन की स्थिति: 0 ℃ और 101325Pa (अन्य मानक शर्तें वैकल्पिक)
ऑपरेटिंग तापमान: 5 से 55 डिग्री सेल्सियस (वैकल्पिक उच्च तापमान विकल्प -20 से 80 डिग्री सेल्सियस तक)
ऑपरेटिंग आर्द्रता: 0 ~ 95%, गैर-संघनक
अधिकतम काम करने का दबाव: 3 एमपीएजी
न्यूनतम ऑपरेटिंग दबाव: यदि कोई विशेष वैक्यूम अंशांकन की आवश्यकता नहीं है, तो 400 केपीए से ऊपर के पूर्ण दबाव का उपयोग करने की सिफारिश की जाती है;अन्य वैक्यूम दबावों को विशेष रूप से कैलिब्रेट करने की सिफारिश की जाती है पूर्ण पैमाने पर दबाव हानि: बैक पर विस्तृत दबाव हानि तालिका देखें डिजिटल इनपुट / आउटपुट सिग्नल: आरएस 485आरएस 232MODBUS प्रोटोकॉल एनालॉग इनपुट / आउटपुट सिग्नल: 0-5 वीडीसी, 4-20 एमए एनालॉग सिग्नल
शुद्धता: ±0 जोड़ें।आधार त्रुटि के लिए 1% पूर्ण पैमाने पर त्रुटि
आपूर्ति वोल्टेज: 12 - 30 वीडीसी (4-20 एमए आउटपुट के लिए 15 - 30 वीडीसी)
आपूर्ति वर्तमान: 250 एमए, 1 ए, 2 ए (विवरण के लिए परामर्श करें)
विद्युत इंटरफ़ेस: DB9
रिसाव दर (बाहरी रिसाव): रिसाव दर 1 x 10-9Atm cc/s जितनी कम हो सकती है।
सामग्री: SS316 स्टेनलेस स्टील प्रक्रिया कनेक्शन: मानक G1 / 2 महिला धागा
स्थापना विधि: स्थान के लिए कोई आवश्यकता नहीं
संरक्षण वर्ग: IP40
आकार / दबाव हानि
फुल स्केल मास फ्लो कंट्रोलर | वायुमंडल में पूर्ण पैमाने पर दबाव हानि (पीएसआईडी) निकास | भौतिक आयाम | कनेक्शन इंटरफ़ेस 2 |
2sccm - 50 sccm | 1.0 | 118एमएम एच ×79एमएम डब्ल्यू ×29एमएम डी |
जी 1/4 थ्रेड (एफ) वैकल्पिक: 3 मिमी 6 मिमी 8 मिमी 10 मिमी 1/8 ” 1/4 ”3/8” ½ ” स्वगेलोक स्टैंडर्ड कार्ड स्लीव्स |
100 एससीएम - 500 एससीएम | 1.0 | 118एमएम एच ×79एमएम डब्ल्यू ×29एमएम डी | |
1 एसएलपीएम | 1.5 | 118एमएम एच ×79एमएम डब्ल्यू ×29एमएम डी | |
2 एसएलपीएम | 3.0 | 118एमएम एच ×79एमएम डब्ल्यू ×29एमएम डी | |
5 एसएलपीएम | 2.0 | 118एमएम एच ×79एमएम डब्ल्यू ×29एमएम डी | |
10 एसएलपीएम | 5.5 | 118एमएम एच ×79एमएम डब्ल्यू ×29एमएम डी | |
30 एसएलपीएम | 20.0 | 118एमएम एच ×79एमएम डब्ल्यू ×29एमएम डी | |
50 एसएलपीएम | 2.0 | 130एमएम एच × 115एमएम डब्ल्यू ×35एमएम डी |
3/8''जीथ्रेड(एफ) वैकल्पिक: 3/8" 1/2" 3/4" 1" स्वगेलोक मानक कार्ड आस्तीन |
100 एसएलपीएम | 3.2 | 130एमएम एच × 115एमएम डब्ल्यू ×35एमएम डी | |
250 एसएलपीएम | 2.4 | 130एमएम एच × 115एमएम डब्ल्यू ×35एमएम डी | |
300 एसएलपीएम | 6.5 | 130एमएम एच × 115एमएम डब्ल्यू ×35एमएम डी | |
1000 एसएलपीएम | 14.0 |
1/2''जीथ्रेड(एफ) वैकल्पिक: 3/8" 1/2" 3/4" 1" स्वगेलोक मानक कार्ड आस्तीन |
|
1500 एसएलपीएम | 17.0 | ||
2000 एसएलपीएम | 28.6 | ||
3000 एसएलपीएम | 28.6 | ||
1, एक और कम दबाव हानि श्रृंखला जन प्रवाह नियंत्रक। 2, बेसविक, स्वागेलोक, पार्कर, सतह सील, त्वरित-कनेक्ट फिटिंग और फेर्रू एडेप्टर के साथ संगत, और उपयोगकर्ता की आवश्यकताओं के अनुसार वीसीआर, एसएई फिटिंग के साथ भी संगत। 3, बुना-एन सतह सील 1/8 ''एनपीटी आंतरिक धागा। |
