उत्पाद विवरण:
|
| आवेदन पत्र: | तरल पदार्थ, धूल, ठोस | मद संख्या।: | एनवाईआरडी808 |
|---|---|---|---|
| एंटीना फॉर्म: | बार प्रकार, पानी की बूंद प्रकार | एंटीना सामग्री: | PTFE、304、316 |
| माप सीमा: | 35m,40m,80m | माप की शुद्धता: | 0.05% ~ 0.1% एफएस |
| हाई लाइट: | 80 मीटर रडार स्तर मीटर,धूल ठोस रडार स्तर मीटर 20 जी,तरल भाप रडार प्रकार स्तर ट्रांसमीटर |
||

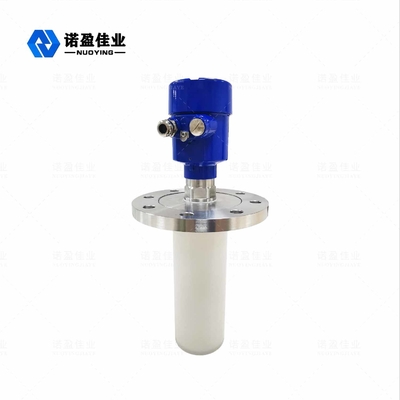

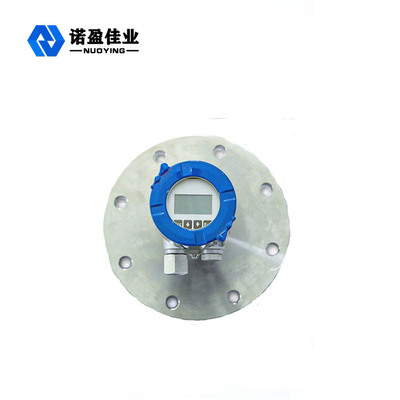

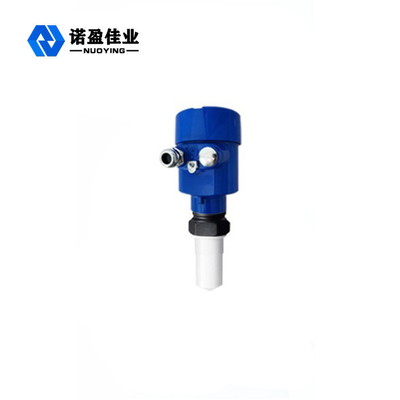

लिक्विड स्टीम डस्ट सॉलिड के लिए बड़ी मापने की रेंज 80m 20G रडार लेवल मीटर
काम करने का सिद्धांत
रडार ऑब्जेक्ट लेवल एंटीना खिड़की से माइक्रोवेव दालों को प्रसारित करता है और उन्हें एंटीना के माध्यम से नीचे पहुंचाता है।मापा माध्यम की सतह को छूने के बाद, पल्स तरंग वापस परावर्तित होती है और एंटीना सिस्टम द्वारा फिर से प्राप्त की जाती है, और सिग्नल इलेक्ट्रॉनिक सर्किट में प्रेषित होता है और स्वचालित रूप से ऑब्जेक्ट लेवल सिग्नल में परिवर्तित हो जाता है <अत्यंत तेज प्रसार गति के कारण पल्स, इलेक्ट्रोमैग्नेटिक तरंग को लक्ष्य तक पहुंचने और परावर्तन द्वारा रिसीवर तक वापस आने में लगने वाला समय लगभग तात्कालिक होता है)।
माप का डेटा: थ्रेड नीचे या निकला हुआ किनारा की सीलिंग सतह।
नोट: रडार स्तर के समय का उपयोग करते समय, यह सुनिश्चित करना आवश्यक है कि उच्चतम सामग्री स्तर माप अंधा क्षेत्र (आकृति में डी में दिखाया गया क्षेत्र) में प्रवेश नहीं कर सकता है।
डिजाइन सुविधा
एंटीना बहुत छोटा है, स्थापित करना आसान है;गैर-संपर्क रडार, कोई पहनना नहीं, कोई प्रदूषण नहीं।
यह जंग, फोम, मध्यम घनत्व, तापमान और दबाव में परिवर्तन से लगभग प्रभावित नहीं होता है।
उच्च आवृत्ति स्तर मीटर के काम पर गंभीर धूल वातावरण का बहुत कम प्रभाव पड़ता है।
इसमें झुकी हुई ठोस सतह के मुकाबले कम तरंगदैर्घ्य और बेहतर परावर्तन होता है।
बीम कोण छोटा है और ऊर्जा केंद्रित है, जो प्रतिध्वनि क्षमता को बढ़ाती है और हस्तक्षेप वस्तुओं से बचने के लिए अनुकूल है।
माप अंधा क्षेत्र छोटा है, छोटे सिलेंडर माप के लिए भी अच्छे परिणाम प्राप्त होंगे।
उच्च सिग्नल-टू-शोर अनुपात उतार-चढ़ाव वाली परिस्थितियों में भी बेहतर प्रदर्शन को सक्षम बनाता है।
उच्च आवृत्ति, ठोस और निम्न ढांकता हुआ निरंतर मीडिया को मापने के लिए सबसे अच्छा विकल्प है।
तकनीकी मापदंड
| आवेदन पत्र | सभी प्रकार के तरल पदार्थ (मजबूत जंग, कम ढांकता हुआ स्थिरांक, सरगर्मी, भाप, क्रिस्टलीकरण, संघनन, घोल, उच्च तापमान और उच्च दबाव, आदि) |
| सभी प्रकार की धूल (मजबूत धूल, तैरती धूल, सीमेंट पाउडर, चूना पाउडर, फ्लाई ऐश, क्रिस्टलीकरण और अन्य अवसर) | |
| विभिन्न ठोस (अनाज, छोटे पत्थर, लौह अयस्क, कोयला, आदि) | |
| आइटम नंबर | NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD- SL | |

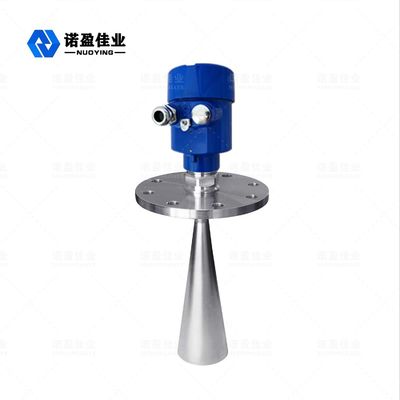

| एंटीना फॉर्म | बार का प्रकार, पानी की बूंद का प्रकार, प्लेट का प्रकार, हॉर्न का प्रकार, सतह का प्रकार, लेंस का प्रकार |
| एंटीना सामग्री | पीटीएफई, 304,316, पीपी, पीएफए |
| माप सीमा | 10 मी, 20 मी, 30 मी, 35 मी, 40 मी, 80 मी |
| माप की शुद्धता | 0.05% ~ 0.1% एफएस |
| बिजली की आपूर्ति | 24VDC (दो तार, चार तार), 220VAC |
| सिग्नल आउटपुट | 4-20mA/HART/RS485/मोडबस... |
| प्रक्रिया तापमान | -40~+130℃,-40~+150℃,-40~+2600℃,-40~+1200℃ |
| प्रक्रिया दबाव | -0.1 ~ 0.3 एमपीए, -0.1 ~ 2.0 एमपीए, -0.1 ~ 4.0 एमपीए, |
| प्रक्रिया कनेक्शन | धागा, ब्रैकेट, निकला हुआ किनारा, स्वास्थ्य क्लैंप (वैकल्पिक) |
| विद्युत इंटरफ़ेस | एम20x1.5,1/2"एनपीटी |
| संरक्षण ग्रेड | IP65, IP67, IP68 (वैकल्पिक) |
| धमाका प्रूफ ग्रेड | ExiaIICT6 Ga, ExdIICT6 Gb (जैसा कि प्रमाण पत्र में दिखाया गया है) |
