उत्पाद विवरण:
|
| आवेदन पत्र: | 3 डिग्री से कम, संकीर्ण स्थान के लिए उपयुक्त | उत्पाद संख्या।: | एनवाईआरडी900 |
|---|---|---|---|
| आवृत्ति: | 76GHz~81GHz | एंटीना फॉर्म: | लेंस एंटीना, एंटी-जंग लेंस एंटीना |
| एंटीना सामग्री: | PTFE、304+PTFE | माप सीमा: | 0.08~150m |
| शुद्धता: | 0.05% ~ 0.1% एफएस | बिजली की आपूर्ति: | 24VDC、220VAC |
| हाई लाइट: | PTFE रडार स्तर ट्रांसमीटर,गैस भाप मापने वाला रडार स्तर मीटर,0.08m उच्च तापमान रडार स्तर मीटर |
||

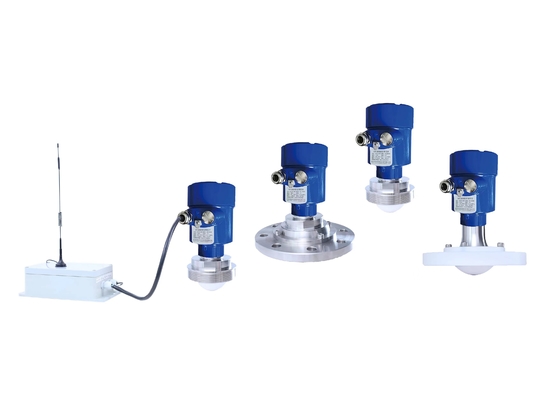

उच्च तापमान गैस भाप मापने 80G रडार स्तर मीटर 76GHz ~ 81GHz 0.08 ~ 150m
मिलीमीटर तरंग विद्युत चुम्बकीय तरंग: आमतौर पर 30-300ghz की आवृत्ति डोमेन तरंग दैर्ध्य 1 ~ 10 मिमी) विद्युत चुम्बकीय तरंग जिसे मिलीमीटर तरंग कहा जाता है, जो माइक्रोवेव और दूर-अवरक्त तरंग तीन के चौराहे की तरंग दैर्ध्य रेंज में स्थित है, इसलिए इसमें है दो प्रकार के स्पेक्ट्रम की विशेषताएं।76-81ghz बैंड अब तक का सबसे कम समझा और अनुप्रयुक्त विकास क्षेत्र है।
डिजाइन सुविधा
* अच्छा क्षणिक प्रदर्शन: स्व-विकसित सीएमओएस मिलीमीटर तरंग आरएफ चिप के आधार पर, सख्त आरएफ संरचना, उच्च सिग्नल-टू-शोर अनुपात प्राप्त करें।
* 5GHz वर्किंग बैंडविड्थ, ताकि उत्पाद में उच्च माप रिज़ॉल्यूशन और माप सटीकता हो।
* सुसंगत लेजर दालों के सुसंगत वर्तमान या गैर-रेखीय अंतर आवृत्ति प्रभावों द्वारा संचालित सुसंगतता, द्विध्रुवीय भूकंपीय जल उत्पादन
* कम ऊर्जा;मिलीमीटर-तरंग की फोटॉन ऊर्जा केवल कुछ मिलीइलेक्ट्रॉन वोल्ट है, और एक्स-रे आयनीकरण और पता लगाने वाले पदार्थ के विनाश की घटना नहीं होगी, इसलिए पता लगाने वाले पदार्थ को नष्ट करना आसान नहीं है।
* मजबूत पैठ, गैर-ध्रुवीय सामग्री के लिए एक मजबूत पैठ है, इस बैंड रे अवशोषण में कई गैर-धातु गैर-ध्रुवीय सामग्री छोटी है, इसलिए, सामग्री की आंतरिक संरचना का पता लगाने के लिए उपयोग किया जा सकता है।उदाहरण के लिए, सिरेमिक/कार्डबोर्ड/प्लास्टिक/फोम आदि इस बैंड में विद्युत चुम्बकीय विकिरण के लिए पारदर्शी हैं और इसका उपयोग हवाई अड्डे/स्टेशन सुरक्षा निगरानी के लिए भी किया जा सकता है, जैसे मशीनरी/विस्फोटक और दवाओं का पता लगाने, या सर्किट बोर्ड वेल्डिंग का पता लगाने के लिए।
* ध्रुवीय अणुओं द्वारा अवशोषित होने में आसान, इस बैंड में गैर-समान पदार्थों में कम प्रकीर्णन होता है, जल वाष्प की सामग्री का पता लगा सकता है और माप सकता है।सामग्री संरचना या गुणवत्ता नियंत्रण का अध्ययन करने के लिए उनके विशिष्ट स्पेक्ट्रम द्वारा उनका विश्लेषण भी किया जा सकता है।
तकनीकी मापदंड
| आवेदन पत्र | विद्युत चुम्बकीय तरंग उत्सर्जन कोण 3 डिग्री से कम है, संकीर्ण स्थान या निर्देशित तरंग ट्यूब माप के लिए उपयुक्त है |
| बड़े भंडारण सहिष्णुता (150 मीटर) और छोटे सिलेंडर भंडारण "छोटे अंधा क्षेत्र" के लिए उपयुक्त | |
| उच्च परिशुद्धता, उच्च स्वच्छता स्तर और माप के अन्य स्थान | |
| प्रक्रिया की स्थिति जटिल है (सरगर्मी, हीटिंग रॉड, सीढ़ी, अस्थायी छत, मजबूत धूल, मजबूत भाप, आदि) | |
| आइटम नंबर | एनवाईआरडी900 |
| संचरण आवृत्ति | 76GHz ~ 81GHz, FM स्कैन आवृत्ति चौड़ाई 5GHz |

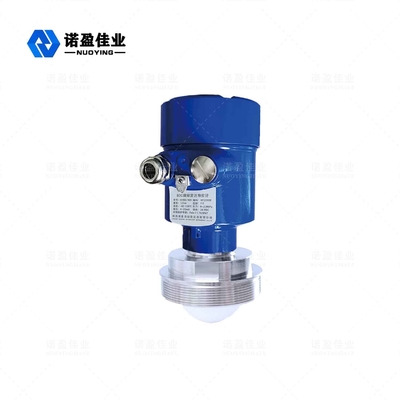

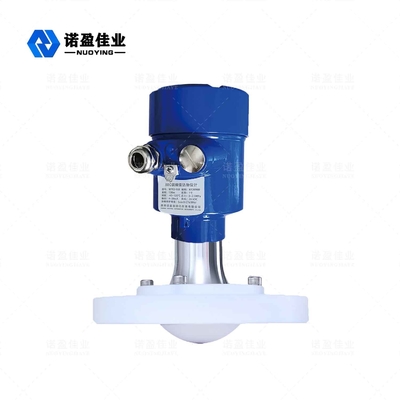

| एंटीना फॉर्म | लेंस एंटीना, एंटी-जंग लेंस एंटीना |
| एंटीना सामग्री | पीटीएफई, 304 + पीटीएफई |
| माप सीमा | 0.08~150m |
| माप की शुद्धता | 0.05% ~ 0.1% एफएस |
| बिजली की आपूर्ति | 24VDC, 220VAC |
| सिग्नल आउटपुट | 4-20mA/HART/RS485/मोडबस... |
| प्रक्रिया तापमान | -40 ~ 130 ℃, -40 ~ 260 ℃ (≥260 ℃)अनुकूलन) |
| प्रक्रिया दबाव | -0.1 ~ 2.0 एमपीए |

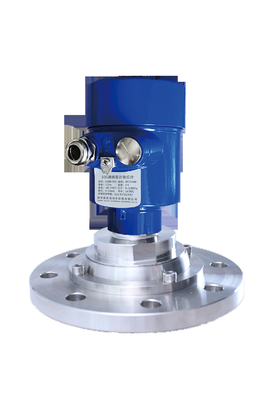

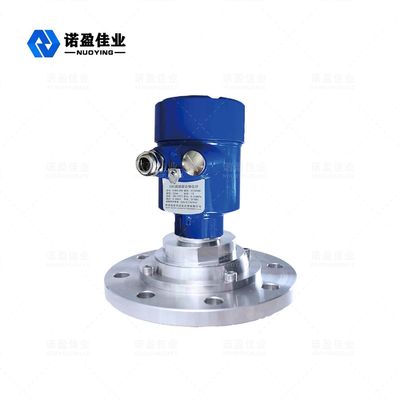

| प्रक्रिया कनेक्शन | धागा, ब्रैकेट, निकला हुआ किनारा, सैनिटरी क्लैंप (वैकल्पिक) |
| संरक्षण ग्रेड | IP65, IP67, IP68 (वैकल्पिक) |
| धमाका प्रूफ ग्रेड | ExiaIICT6 Ga, ExdIICT6 Gb (जैसा कि प्रमाण पत्र में दिखाया गया है) |
