उत्पाद विवरण:
|
मीडिया का स्वरूप: | तरल, गैस, भाप | औसत व्यास: | 50 मिमी≤डीएन≤1200 मिमी |
---|---|---|---|
नाममात्र का दाब: | पीएन≤31.4एमपीए | एपर्चर अनुपात β: | 0.10≤β≤0.75 |
एक्यूरेसी क्लास: | ± 0.5%, ± 1.0% | पाइप सामग्री: | कार्बन स्टील, स्टेनलेस स्टील, अन्य |
रेनॉल्ड्स संख्या सीमा: | जब 0.10≤β≤0.56, 5000≤ReD; जब 0.56≤β≤0.75, 10000≤ReD | कनेक्शन विधि: | निकला हुआ किनारा कनेक्शन, बट वेल्डिंग कनेक्शन |
हाई लाइट: | विरोधी हस्तक्षेप वायु प्रवाह मीटर सेंसर,सदमे प्रतिरोध थ्रॉटल मास फ्लो मीटर,दोहरी रेंज गैस मास प्रवाहमापी 50mm |
अच्छा शॉक प्रतिरोध मजबूत विरोधी हस्तक्षेप क्षमता NY-SL दोहरी रेंज थ्रॉटल डिवाइस फ्लोमीटर

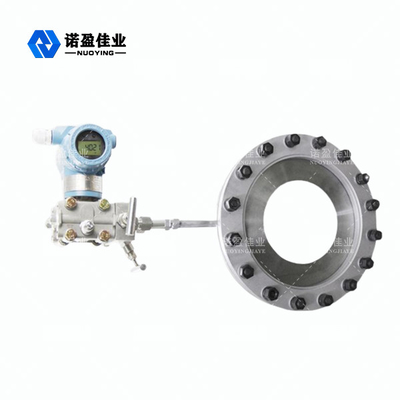

एनवाई-एसएल डुअल रेंज थ्रॉटल डिवाइस फ्लोमीटर उत्पाद विवरण:
मानक थ्रॉटलिंग डिफरेंशियल प्रेशर फ्लोमीटर में बिना मूविंग पार्ट्स, अच्छा शॉक रेजिस्टेंस, मजबूत एंटी-इंटरफेरेंस क्षमता, सुविधाजनक उपयोग और सत्यापन आदि की विशेषताएं हैं।
व्यापक रूप से औद्योगिक उत्पादन में उपयोग किया जाता है।मानक थ्रॉटलिंग अंतर दबाव प्रवाहमापी का रेंज अनुपात लगभग 1:3 से 1:4 है।जब सीमा अनुपात बढ़ाया जाता है, तो माप सटीकता सुनिश्चित करना मुश्किल होता है।आधुनिक उद्योग के विकास और उपयोगकर्ता प्रक्रिया आवश्यकताओं में सुधार के साथ, रेंज अनुपात की आवश्यकता होती है यह 1:10, या इससे भी अधिक है, खासकर जब प्रवाहमापी का उपयोग माप और व्यापार निपटान के लिए किया जाता है, जिसके लिए उच्च परिशुद्धता और व्यापक रेंज अनुपात की आवश्यकता होती है।उपयोगकर्ताओं की आवश्यकताओं के अनुसार, हमारी कंपनी ने एक बुद्धिमान दोहरी-श्रेणी अंतर दबाव प्रकार विकसित किया है, सिद्धांत से अभ्यास तक प्रवाह मीटर, उन समस्याओं को हल करता है जो लंबे समय से उपयोगकर्ताओं को त्रस्त कर चुके हैं।
इंटेलिजेंट डुअल-रेंज फ्लोमीटर आमतौर पर उच्च रेंज और कम रेंज के साथ दो डिफरेंशियल प्रेशर सेंसर का उपयोग करते हैं, और लो रेंज के डिफरेंशियल प्रेशर की ऊपरी सीमा हाई रेंज की ऊपरी सीमा होती है।
17.32% एफएस, दोहरे श्रेणी के अंतर दबाव प्रवाहमापी का व्यापक रूप से पेट्रोलियम, रसायन, धातु विज्ञान, विद्युत शक्ति और अन्य उद्योगों में उपयोग किया जाता है।
NY-SL ड्यूल रेंज थ्रॉटल डिवाइस फ्लोमीटर डिज़ाइन फ़ीचर
1. थ्रॉटलिंग डिवाइस के लिए इंटेलिजेंट डुअल-रेंज डिफरेंशियल प्रेशर फ्लोमीटर, लो-रेंज डिफरेंशियल प्रेशर सेंसर और हाई-रेंज डिफरेंशियल प्रेशर सेंसर और आउटपुट के सहज कनेक्शन के कारण, डिफरेंशियल प्रेशर टाइप फ्लोमीटर दो हो जाता है उच्च और निम्न श्रेणियों के साथ अंतर दबाव प्रवाहमापी, एक बुद्धिमान संचरण इकाई साझा करते हैं, इस प्रकार निम्न सीमा के प्रवाह माप सटीकता में काफी सुधार होता है।
2. एकल श्रेणी के अंतर दबाव प्रवाहमापी, बहिर्वाह गुणांक सी के गैर-रेखीय मुआवजे और विस्तार गुणांक के गैर-रेखीय मुआवजे को पेश करने के बाद, और एक उच्च-सटीक अंतर दबाव ट्रांसमीटर से लैस होने के बाद, सीमा अनुपात 1:10 तक पहुंच सकता है।डिफरेंशियल प्रेशर फ्लोमीटर का रेंज रेशियो 1:65 तक पहुंच सकता है, जो लो रेंज में सिस्टम की सटीकता में काफी सुधार करता है।
3. एकीकृत संरचना अंतर दबाव सिग्नल ट्रांसमिशन की विकृति को समाप्त करती है और सिस्टम की सटीकता सुनिश्चित करती है।
4. उत्कृष्ट स्थिरता, विश्वसनीयता और कंपन-विरोधी प्रदर्शन।
5. यह उच्च तापमान, उच्च दबाव, कम स्थैतिक दबाव, कम प्रवाह दर और कम घनत्व तरल पदार्थ के अनुकूलन क्षमता सुनिश्चित करता है, और सीमा को बदलने के लिए सुविधाजनक है।
6. जब तक इसे मानक के अनुसार डिजाइन, निर्मित, स्थापित और उपयोग किया जाता है, तब तक वास्तविक प्रवाह अंशांकन के बिना निर्दिष्ट सटीकता प्राप्त की जा सकती है।
एनवाई-एसएल डुअल रेंज थ्रॉटल डिवाइस फ्लोमीटर तकनीकी पैरामीटर्स
उत्पाद संख्या | एनवाई-एसएल |
मीडिया का स्वरूप | तरल, गैस, भाप |
नॉमिनल डायामीटर | 50 मिमी≤डीएन≤1200 मिमी |
नाममात्र का दाब | पीएन≤31.4एमपीए |
रेनॉल्ड्स संख्या सीमा | जब 0.10≤β≤0.56, 5000≤ReD;जब 0.56≤β≤0.75, 10000≤ReD |
एपर्चर अनुपात β | 0.10≤β≤0.75 |
एक्यूरेसी क्लास | ± 0.5%, ± 1.0% |
कनेक्शन विधि | निकला हुआ किनारा कनेक्शन, बट वेल्डिंग कनेक्शन |
पाइप सामग्री | कार्बन स्टील, स्टेनलेस स्टील, अन्य |
दबाव स्तर | 0.25MPa, ≤0.6MPa …… 32.0MPa |
