उत्पाद विवरण:
|
| मीडिया का स्वरूप: | तरल, गैस, भाप | औसत व्यास: | 25 मिमी≤डीएन≤1200 मिमी |
|---|---|---|---|
| नाममात्र का दाब: | पीएन≤25एमपीए | परिचालन तापमान: | टी≤350℃ |
| एक्यूरेसी क्लास: | ± 0.5%, ± 1.0% | पाइप सामग्री: | कार्बन स्टील, स्टेनलेस स्टील, अन्य |
| सीधे पाइप की लंबाई: | फ्रंट स्ट्रेट पाइप 1 ~ 3D है, और रियर स्ट्रेट पाइप 3 ~ 5D . है | कनेक्शन विधि: | निकला हुआ किनारा कनेक्शन, बट वेल्डिंग कनेक्शन |
| हाई लाइट: | वेज टाइप मास फ्लो मीटर,हाई एक्यूरेसी मेजरमेंट वेज फ्लोमीटर,25MPa वेज टाइप फ्लो मीटर |
||

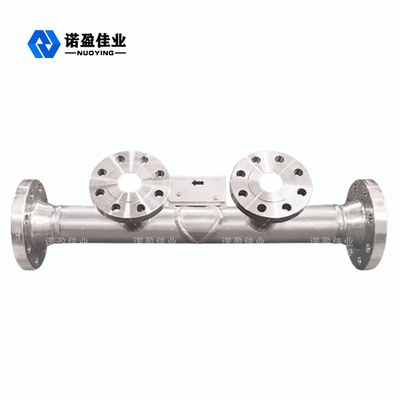

एनवाई-एक्सएक्स वेज फ्लोमीटर का उपयोग और रखरखाव स्थापित करने के लिए उच्च माप सटीकता आसान है
एनवाई-एक्सएक्स वेज फ्लोमीटर उत्पाद विवरण:
वेज फ्लोमीटर एक फ्लो मीटर है जो वी-आकार के थ्रॉटलिंग तत्व द्वारा प्रवाह को मापता है।इसका गोल शीर्ष कोण नीचे की ओर है, जो निलंबित कणों या चिपचिपा तरल युक्त तरल पदार्थों के सुगम मार्ग के लिए अनुकूल है, और थ्रॉटलिंग सदस्य के अपस्ट्रीम में ठहराव का उत्पादन नहीं करेगा।500mPa·S, घोल, अयस्क लुगदी, रेतीले कच्चे तेल, सीवेज, भारी तेल, अवशिष्ट तेल और अन्य ठोस युक्त निलंबन और कम रेनॉल्ड्स संख्या जैसे तरल मीडिया के प्रवाह माप के लिए उपयोग किया जाता है।इसका उपयोग गैस और भाप मीडिया के प्रवाह माप के लिए भी किया जा सकता है।इस उत्पाद का उपयोग विभिन्न गैसों के लिए किया जाता है, विशेष रूप से गंदी गैस और प्राकृतिक गैस के प्रवाह माप के लिए।
NY-XX वेज फ्लोमीटर डिज़ाइन फ़ीचर
1. "वी" प्रकार के बॉडी थ्रॉटलिंग भागों का उपयोग स्थिर क्षेत्र को समाप्त कर सकता है और सिस्टम को बंद होने से रोक सकता है।
2. रेनॉल्ड्स संख्या में अनुप्रयोगों की एक विस्तृत श्रृंखला है।जब रेनॉल्ड्स संख्या 500 होती है, तब भी अंतर दबाव और प्रवाह के बीच वर्ग संबंध बना रहता है।
3. अंतर दबाव ट्रांसमीटर 4 से 20 एमए के विद्युत संकेतों को आउटपुट कर सकता है, जो विभिन्न उपकरणों के उपयोग के लिए सुविधाजनक है।
4. स्थापित करने, उपयोग करने और बनाए रखने में आसान।
5. उच्च माप सटीकता, प्रवाह अंशांकन की विस्तारित अनिश्चितता: ± 0.5% ± 0.2% (पानी अंशांकन या तेल अंशांकन)।
6. इसमें दीर्घकालिक स्थिरता अच्छी है और उपयोगकर्ताओं द्वारा शून्य-विफलता दर साधन के रूप में इसकी प्रशंसा की जाती है।
7. वन-टाइम मीटर विभाजित है, और वेज (मध्य) को बदलकर रेंज का विस्तार किया जा सकता है।
8. विभिन्न शैलियाँ:
सामान्य प्रकार: टर्नडाउन अनुपात 1 की सीमा के भीतर है, और प्रवाह गुणांक की गैर-रेखीय त्रुटि ±1% है।
उच्च-प्रदर्शन प्रकार: टर्नडाउन अनुपात 1 के भीतर है: प्रवाह अंशांकन की विस्तारित अनिश्चितता ± 0.5% ～ ± 0.2% है
एनवाई-एक्सएक्स वेज फ्लोमीटर तकनीकी पैरामीटर्स
| उत्पाद संख्या | एनवाई-एक्सएक्स |
| मीडिया का स्वरूप | तरल, गैस, भाप |
| नॉमिनल डायामीटर | 25 मिमी≤डीएन≤1200 मिमी |
| नाममात्र का दाब | पीएन≤25एमपीए |
| रेनॉल्ड्स संख्या सीमा | लाल 300 जितना कम और 106+ . जितना ऊंचा जा सकता है |
| परिचालन तापमान | टी≤350℃ |
| एक्यूरेसी क्लास | ± 0.5%, ± 1.0% |
| सीधे पाइप की लंबाई | फ्रंट स्ट्रेट पाइप 1 ~ 3D है, और रियर स्ट्रेट पाइप 3 ~ 5D . है |
| कनेक्शन विधि | निकला हुआ किनारा कनेक्शन, बट वेल्डिंग कनेक्शन |
| पाइप सामग्री | कार्बन स्टील, स्टेनलेस स्टील, अन्य |
| दबाव स्तर | 0.25MPa, ≤0.6MPa …… 10.0MPa |
