उत्पाद विवरण:
|
| प्रक्रिया तापमान: | -40 ~ + 130 "सी | प्रक्रिया दबाव: | -0. -0. 1~0. 1~0. 3MPa 3एमपीए |
|---|---|---|---|
| प्रक्रिया कनेक्शन: | धागा, ब्रैकेट, निकला हुआ किनारा, सैनिटरी क्लैंप (वैकल्पिक) | संरक्षण ग्रेड / आईपी ग्रेड: | M20X1.5,% ~एनपीटी |
| खतरनाक रूप से विस्फोटक प्रूफ ग्रेड: | ExialICT6 Ga, Exd IICT6 Gb (विवरण के लिए प्रमाणपत्र देखें) | एंटीना सामग्री: | PTFE、304、 316、 पीपी、 पीएफए |
| माप की सटीकता: | 10मी | ठेठ आवेदन: | सभी प्रकार के संक्षारक तरल |
| हाई लाइट: | गैस रडार लेवल स्विच 26G,थ्रेड रडार लेवल इंस्ट्रूमेंट नॉन-कॉन्टैक्ट,गैस गाइडेड वेव रडार ट्रांसमीटर |
||

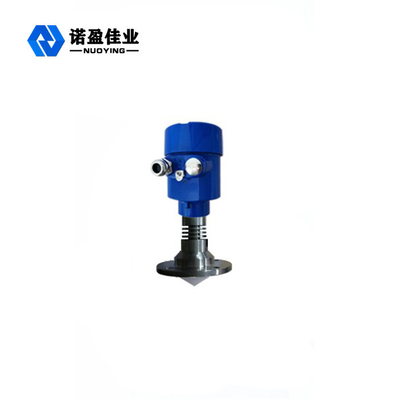

स्मॉल बीम एंजेल 26 जी इंटेलिजेंट रडार लेवल ट्रांसमीटर NYRD805 नॉन कॉन्टैक्ट:
स्मॉल बीम एंजेल 26 जी इंटेलिजेंट रडार लेवल ट्रांसमीटर NYRD805 नॉन कॉन्टैक्ट का कार्य सिद्धांत
रडार स्तर का एंटीना संकीर्ण माइक्रोवेव दालों का उत्सर्जन करता है, जो एंटीना के माध्यम से नीचे की ओर प्रेषित होते हैं।पल्स वेव मापा माध्यम की सतह को छूने के बाद, इसे वापस परावर्तित किया जाता है और एंटीना सिस्टम द्वारा फिर से प्राप्त किया जाता है, और सिग्नल इलेक्ट्रॉनिक सर्किट भाग में प्रेषित होता है और स्वचालित रूप से एक स्तर सिग्नल में परिवर्तित हो जाता है (क्योंकि पल्स प्रसार गति बेहद तेज है , विद्युत चुम्बकीय तरंग लक्ष्य तक पहुँचती है और वापस रिसीवर को परावर्तित हो जाती है। इसे आगे और पीछे जाने में लगने वाला समय लगभग तात्कालिक होता है)
माप का डेटा: थ्रेड नीचे या निकला हुआ किनारा की सीलिंग सतह।
नोट: रडार स्तर के समय का उपयोग करते समय, सुनिश्चित करें कि उच्चतम सामग्री स्तर माप अंधा क्षेत्र (आकृति में डी में दिखाया गया क्षेत्र) में प्रवेश नहीं कर सकता है।
की डिजाइनिंग विशेषताएंस्मॉल बीम एंजेल 26 जी इंटेलिजेंट रडार लेवल ट्रांसमीटर NYRD805 नॉन कॉन्टैक्ट:
एंटीना का आकार छोटा, स्थापित करने में आसान है;गैर-संपर्क रडार, कोई पहनना नहीं, कोई प्रदूषण नहीं।
जंग और झाग के प्रति लगभग प्रतिरक्षित;मध्यम घनत्व, तापमान और दबाव परिवर्तन से प्रभावित नहीं।
गंभीर धूल वातावरण का उच्च आवृत्ति स्तर मीटर के कार्य पर बहुत कम प्रभाव पड़ता है।
कम तरंगदैर्घ्य, झुकी हुई ठोस सतहों पर बेहतर परावर्तन।
बीम कोण छोटा है, ऊर्जा केंद्रित है, जो प्रतिध्वनि क्षमता को बढ़ाती है और हस्तक्षेप वस्तुओं से बचने के लिए अनुकूल है।
अंधा क्षेत्र मापना छोटा है, छोटे टैंक माप के लिए भी अच्छे परिणाम प्राप्त होंगे।
उच्च सिग्नल-टू-शोर अनुपात, उतार-चढ़ाव के मामले में भी बेहतर प्रदर्शन प्राप्त कर सकते हैं।
उतार-चढ़ाव के मामले में भी बेहतर प्रदर्शन प्राप्त कर सकते हैं।
उच्च आवृत्ति, ठोस और निम्न ढांकता हुआ निरंतर माध्यम को मापने के लिए सबसे अच्छा विकल्प है। उच्च आवृत्ति, ठोस और निम्न ढांकता हुआ निरंतर माध्यम को मापने के लिए सबसे अच्छा विकल्प है।
के तकनीकी पैरामीटर्सस्मॉल बीम एंजेल 26 जी इंटेलिजेंट रडार लेवल ट्रांसमीटर NYRD805 नॉन कॉन्टैक्ट:
| ठेठ आवेदन | विभिन्न तरल पदार्थ (मजबूत जंग।) |
|
उत्पाद मॉडल
|
एनवाईआरडी805 |
|
एंटीना फॉर्म |
छड़ी, पानी की बूंद, फ्लैट, तुरही, फेंकी गई सतह, लेंस |
| एंटीना सामग्री | पीटीएफई |
| माप सीमा | 10मी |
| माप की सटीकता | 0.05% ~ 0.1% एफएस |
| बिजली की आपूर्ति की वोल्टेज | 24VDC (दो तार, चार तार), 220VAC |
|
सिग्नल आउटपुट |
4...20mA/HART/RS485/मोडबस... |
| प्रक्रिया तापमान | -40 ~ + 130 ℃ |
| प्रक्रिया दबाव |
-0.1 ~ 0.3 एमपीए |
| प्रक्रिया जुड़ाव | पेंच धागा, निकला हुआ किनारा (वैकल्पिक) |
| विद्युत इंटरफ़ेस | एम20*1.5,½ एनपीटी |
| सुरक्षा के स्तर | IP67 (वैकल्पिक) |
| विस्फोट प्रूफ वर्गीकरण | Exia II CT6 Ga, Exd II CT6 Gb (विवरण के लिए प्रमाणपत्र देखें) |
※नोट: उत्पाद को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
