उत्पाद विवरण:
|
ठेठ आवेदन: | तरल, गैस, भाप | उत्पाद मॉडल: | एनपी-93420-आईबी/-आईएफ/-IX/-आईसी/-आईटी/-आईक्यू/-II/-III |
---|---|---|---|
डायाफ्राम सामग्री: | 316 एल वैकल्पिक | बिजली की आपूर्ति: | 24 वीडीसी |
सिग्नल आउटपुट: | 4... 20 एमए / एचएआरटी / आरएस 485 / मोडबस ... | अधिभार की अनुमति है: | <रेटेड सीमा का 2 गुना |
संरक्षण ग्रेड: | आईपी67 | धमाका प्रूफ ग्रेड: | ExiaIICT6Ga, ExdIICT6Gb |
हाई लाइट: | इंटेलिजेंट टैंक प्रेशर ट्रांसमीटर,टैंक प्रेशर ट्रांसमीटर 93420,टैंक प्रेशर सेंसर ट्रांसमीटर |

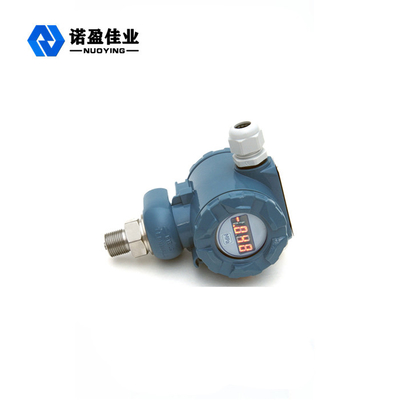

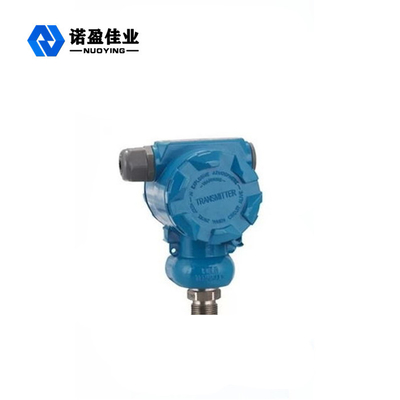

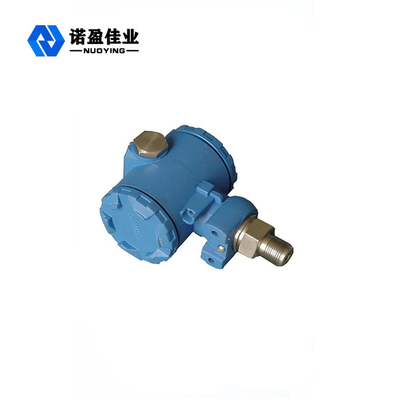

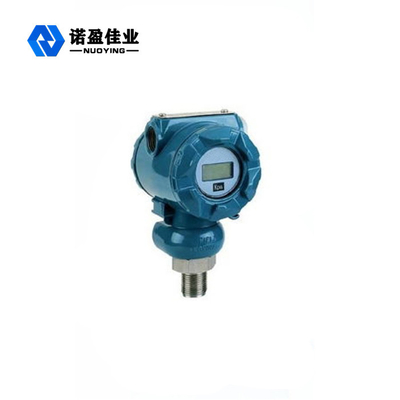

स्थिर आउटपुट और उच्च संवेदनशीलता दबाव ट्रांसमीटर NP93420
दबाव ट्रांसमीटर का कार्य सिद्धांत
NP93420 श्रृंखला विसरित सिलिकॉन दबाव ट्रांसमीटर सभी आयातित चिप्स का उपयोग करते हैं, सावधानीपूर्वक संरचनात्मक डिजाइन, सिग्नल प्रोसेसिंग और असेंबली के बाद उत्पादित दबाव सेंसर की एक नई पीढ़ी, और राष्ट्रीय मानकों के अनुसार सख्त परीक्षण।उत्पादों की इस श्रृंखला में स्थिर उत्पादन, उच्च संवेदनशीलता और सटीकता है, और इसमें अच्छी तापमान विशेषताओं और मजबूत विरोधी हस्तक्षेप क्षमता भी है
NP93420 श्रृंखला सेमीकंडक्टर्स और माइक्रो-मशीन तकनीक के दबाव प्रतिरोध प्रभाव से बनी है, सिंगल क्रिस्टल सिलिकॉन वेफर की विशिष्ट क्रिस्टल दिशा पर, एक संवेदनशील डायाफ्राम बनाने के लिए व्हीटस्टोन ब्रिज बनाने के लिए फोटोचिंग तकनीक, प्रसार और अन्य अर्धचालक प्रक्रियाओं का उपयोग करते हुए, जब बाहरी बल के अधीन, एक मामूली परिवर्तन होता है, प्रतिरोधकता बदल जाती है, और ब्रिज आर्म प्रतिरोध बदल जाता है (एक जोड़ी बड़ी हो जाती है और दूसरी छोटी हो जाती है) उत्तेजना वोल्टेज सिग्नल आउटपुट में, कंप्यूटर तापमान मुआवजे, लेजर प्रतिरोध समायोजन, सिग्नल प्रवर्धन के माध्यम से और अन्य प्रसंस्करण विधियों और सख्त असेंबली परीक्षण, अंशांकन और अन्य प्रक्रियाएं एक मानक आउटपुट सिग्नल के साथ एक दबाव ट्रांसमीटर का उत्पादन करने के लिए।
डिजाइन सुविधादबाव ट्रांसमीटर
आउटपुट स्थिर है, संवेदनशीलता अधिक है, हस्तक्षेप और शोर का प्रभाव और अन्य कारक अपेक्षाकृत छोटे हैं, एम्पलीफायर सर्किट की संबंधित लागत कम हो जाती है, और संकल्प में काफी सुधार होता है।
समर्पित वी/आई एकीकृत सर्किट में कुछ परिधीय उपकरण, उच्च विश्वसनीयता, सरल और आसान रखरखाव, छोटे आकार, हल्के वजन, और अत्यंत सुविधाजनक स्थापना और डिबगिंग हैं।
एल्यूमीनियम मिश्र धातु मरने के कास्टिंग खोल, तीन टर्मिनल अलगाव, इलेक्ट्रोस्टैटिक स्प्रे संरक्षण परत, मजबूत और टिकाऊ।
◎4-20mA डीसी दो-तार सिग्नल ट्रांसमिशन, मजबूत विरोधी हस्तक्षेप क्षमता और लंबी संचरण दूरी।
◎LED, LCD, पॉइंटर, तीन प्रकार के इंडिकेटर हेड, ऑन-साइट रीडिंग बहुत सुविधाजनक है।उनका उपयोग चिपचिपा, क्रिस्टलीय और संक्षारक मीडिया को मापने के लिए किया जा सकता है।
डिफ्यूजन सिलिकॉन प्रेशर ट्रांसमीटर का उपयोग खतरनाक और विस्फोटक क्षेत्रों में किया जाता है।उत्पाद में कम वर्तमान, कम वोल्टेज और कम बिजली की खपत की विशेषताएं हैं।यह आंतरिक रूप से सुरक्षित विस्फोट-सबूत उत्पाद है और विस्फोट-सबूत प्रमाणपत्र से लैस है।
स्टेनलेस स्टील सामग्री और विशेष सुरक्षात्मक संरचना का उपयोग करना, और सुरक्षा उपायों की एक श्रृंखला जैसे बिजली संरक्षण, विरोधी हस्तक्षेप, एंटी-ओवरवॉल्टेज, और एम्पलीफायर सर्किट के वर्तमान से अधिक, यह विश्वसनीय सीलिंग, एंटी-जंग और विरोधी की क्षमता में सुधार करता है - कठोर कामकाजी माहौल, और यह सामान्य औद्योगिक साइटों माप और नियंत्रण आवश्यकताओं के लिए पूरी तरह उपयुक्त है।
दबाव ट्रांसमीटर के तकनीकी पैरामीटर
ठेठ आवेदन | तरल, गैस, भाप | |||
उत्पाद मॉडल | एनपी-93420-आईबी/-आईएफ/-IX/-आईसी/-आईटी/-आईक्यू/-II/-III | |||
माप सीमा | ऊपरी सीमाURL | |||
गेज दबाव | सील गेज दबाव | काफी दबाव | गेज दबाव | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
डायाफ्राम सामग्री | 316 एल (वैकल्पिक) | |||
एक्यूरेसी क्लास | कक्षा 0.1, कक्षा 0.2 | |||
बिजली की आपूर्ति | 24वीडीसी | |||
सिग्नल आउटपुट |
सिग्नल आउटपुट 4... 20mA/HART/RS485/मोडबस... |
|||
परिवेश का तापमान | -40 ~ + 85 ℃ | |||
प्रक्रिया तापमान | -25 ~ + 125 ℃ (> + 125 ℃ अनुकूलित किया जा सकता है) | |||
प्रक्रिया कनेक्शन | धागा, निकला हुआ किनारा (वैकल्पिक) | |||
भिगोना समय | 0.1 ~ 16s समायोज्य | |||
अधिभार की अनुमति | <रेटेड सीमा का 2 गुना | |||
लाइव प्रदर्शन | एलसीडी (वैकल्पिक) | |||
संरक्षण ग्रेड | आईपी67 | |||
धमाका प्रूफ ग्रेड | ExiaIICT6Ga, ExdIICT6Gb (विवरण के लिए प्रमाणपत्र देखें) |
※नोट: उत्पाद को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
