उत्पाद विवरण:
|
| एंटीना सामग्री: | लेंस एंटीना, 316L+PTFE (वैकल्पिक) | माप सीमा: | 40M |
|---|---|---|---|
| माप सटीकता: | 0.05%-0.1% एफएस | मध्यम तापमान: | -40~+120℃、-40~+260℃ |
| प्रक्रिया कनेक्शन: | निकला हुआ किनारा (ब्रैकेट) (वैकल्पिक) | प्रक्रिया दबाव: | -0.1~2.0MPa |
| सिग्नल आउटपुट: | 4...20mA/HART/RS485/मोडबस... | ठेठ आवेदन: | क्रिस्टलीकृत करने में आसान, ओस संक्षेपण, विषाक्त, मजबूत जंग, मजबूत धूल, स्वच्छता ग्रेड, आदि। |
| हाई लाइट: | रडार लेवल ट्रांसमीटर स्मॉल बीम एंगल,40 मीटर नॉन कॉन्टैक्ट रडार लेवल ट्रांसमीटर,IP67 रडार लेवल स्विच |
||

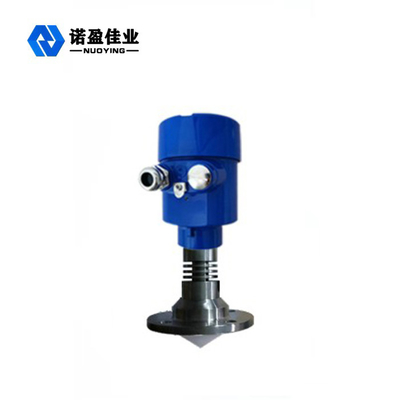

छोटा बीम कोण 40m IP67 NYRD-TJ 26G रडार स्तर ट्रांसमीटर
NYRD-TJ 26G रडार स्तर ट्रांसमीटर कार्य सिद्धांत:
उच्च-आवृत्ति वाले रडार स्तर मीटर का एंटीना एक अत्यंत संकीर्ण माइक्रोवेव पल्स का उत्सर्जन करता है।नाड़ी प्रकाश की गति से अंतरिक्ष में यात्रा करती है और मापे जा रहे माध्यम की सतह से मिलती है।इसकी ऊर्जा का एक हिस्सा वापस परावर्तित होता है और उसी एंटीना द्वारा प्राप्त किया जाता है।
उत्सर्जित और प्राप्त दालों के बीच का समय अंतराल एंटीना से मापा माध्यम की सतह तक की दूरी के समानुपाती होता है।विद्युत चुम्बकीय तरंगों की अत्यधिक उच्च प्रसार गति के कारण, प्रेषित और प्राप्त दालों के बीच का समय अंतराल बहुत छोटा (नैनोसेकंड स्तर) होता है और यह निर्धारित करना मुश्किल होता है।26जी एचएफ रडार स्तर मीटर प्रेषित और प्राप्त दालों के बीच समय अंतराल की सटीक पहचान करने के लिए एक विशेष सहसंबंध समाधान तकनीक का उपयोग करता है, जो आगे एंटीना से मापा माध्यम की सतह तक की दूरी की गणना करता है।
NYRD-TJ 26G रडार लेवल ट्रांसमीटर तकनीकी पैरामीटर्स
| ठेठ आवेदन | क्रिस्टलीकृत करने में आसान, ओस संक्षेपण, विषाक्त, मजबूत जंग, मजबूत धूल, स्वच्छता ग्रेड, आदि। |
| एंटीना सामग्री | लेंस एंटीना, 316L+PTFE (वैकल्पिक) |
| माप सीमा | 40m |
| माप सटीकता | 0.05%-0.1% एफएस |
| बिजली की आपूर्ति | 24VDC (दो लाइनें, चार लाइनें) |
| मध्यम तापमान | -40~+120℃,-40~+260℃ |
| प्रक्रिया कनेक्शन | निकला हुआ किनारा, ब्रैकेट (वैकल्पिक) |
| प्रक्रिया दबाव | -0.1~2.0MPa |
| सुरक्षा स्तर | आईपी67 |
| धमाका प्रूफ ग्रेड | Exia II CT6 (वैकल्पिक) |
| सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
नोट: उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
NYRD-TJ 26G रडार लेवल ट्रांसमीटर डिज़ाइन फ़ीचर
1. अत्यंत स्थिर सामग्री के साथ निर्मित।
2. उन्नत गैर-संपर्क माप को अपनाएं।
3. तरल और ठोस मीडिया के स्तर को मापें।
4. यह सभी मीडिया को एक ढांकता हुआ स्थिरांक> 1.8 के साथ माप सकता है।
5. माप सीमा 0...20m (35 मीटर तक बढ़ाया जा सकता है)।
6. दो-तार प्रणाली और लूप बिजली आपूर्ति प्रौद्योगिकी को अपनाने, बिजली आपूर्ति वोल्टेज और आउटपुट सिग्नल दो-कोर केबल के माध्यम से प्रेषित होते हैं।
7. शोर, भाप, धूल, वैक्यूम और अन्य कामकाजी परिस्थितियों से प्रभावित नहीं।
8. मध्यम घनत्व, चिपचिपाहट और तापमान में परिवर्तन से प्रभावित नहीं।
