उत्पाद विवरण:
|
एंटीना सामग्री: | पीपी / पीवीडीएफ (वैकल्पिक) | माप सीमा: | 35एम |
---|---|---|---|
बिजली की आपूर्ति: | 24VDC (दो लाइनें, चार लाइनें) | मध्यम तापमान: | -40 ~ + 80 ℃ |
प्रक्रिया कनेक्शन: | निकला हुआ किनारा (ब्रैकेट) (वैकल्पिक) | प्रक्रिया दबाव: | -0.1 ~ 0.3 एमपीए |
सिग्नल आउटपुट: | 4...20mA/HART/RS485/मोडबस... | ठेठ आवेदन: | सरल प्रक्रिया स्थितियों के तहत छोटे जहाजों में आक्रामक तरल पदार्थों का मापन |
हाई लाइट: | संक्षारक तरल रडार स्तर ट्रांसमीटर,26 जी रडार तरल स्तर ट्रांसमीटर,आईपी 67 रडार प्रकार स्तर ट्रांसमीटर |

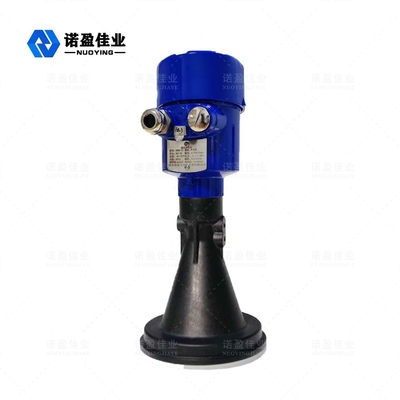

उच्च आवृत्ति संक्षारक तरल 35m IP67 NYRD87 26G रडार स्तर ट्रांसमीटर
NYRD87 26G रडार स्तर ट्रांसमीटर कार्य सिद्धांत:
उच्च आवृत्ति वाले रडार स्तर के गेज का एंटीना अत्यंत संकीर्ण माइक्रोवेव दालों का उत्सर्जन करता है।यह नाड़ी प्रकाश की गति से अंतरिक्ष में फैलती है और मापा माध्यम की सतह से मिलती है।इसकी ऊर्जा का एक हिस्सा वापस परावर्तित होता है और उसी एंटीना द्वारा प्राप्त किया जाता है।
प्रेषित पल्स और प्राप्त पल्स के बीच का समय अंतराल एंटीना से मापा माध्यम की सतह तक की दूरी के समानुपाती होता है।विद्युत चुम्बकीय तरंगों की अत्यधिक उच्च प्रसार गति के कारण, संचरित नाड़ी और प्राप्त नाड़ी के बीच का समय अंतराल बहुत छोटा (नैनोसेकंड क्रम) होता है और इसकी पुष्टि करना मुश्किल होता है।26G हाई-फ़्रीक्वेंसी रडार लेवल मीटर एक विशेष संबंधित समाधान तकनीक का उपयोग करता है जो प्रेषित पल्स और प्राप्त पल्स के बीच के समय अंतराल की सही पहचान कर सकता है, ताकि एंटीना से मापा माध्यम की सतह तक की दूरी की गणना की जा सके।
NYRD87 26G रडार लेवल ट्रांसमीटर डिज़ाइन फ़ीचर
1. एंटीना का आकार छोटा, स्थापित करने में आसान है;गैर संपर्क रडार, कोई पहनना नहीं, कोई प्रदूषण नहीं।
2. शायद ही जंग और फोम से प्रभावित;मध्यम घनत्व, तापमान और दबाव परिवर्तन से प्रभावित नहीं।
3. उच्च आवृत्ति स्तर मीटर के संचालन पर गंभीर धूल वातावरण का बहुत कम प्रभाव पड़ता है।
4. छोटी तरंगदैर्घ्य, झुकी हुई ठोस सतहों के लिए बेहतर परावर्तन।
5. छोटा बीम कोण और केंद्रित ऊर्जा।
6. माप अंधा क्षेत्र छोटा है, और छोटे टैंक माप के लिए अच्छे परिणाम प्राप्त किए जा सकते हैं।
7. उतार-चढ़ाव की स्थिति में भी बेहतर प्रदर्शन के लिए उच्च सिग्नल-टू-शोर अनुपात।
NYRD87 26G रडार स्तर ट्रांसमीटर तकनीकी पैरामीटर्स
ठेठ आवेदन | सरल प्रक्रिया स्थितियों के तहत छोटे जहाजों में आक्रामक तरल पदार्थों का मापन |

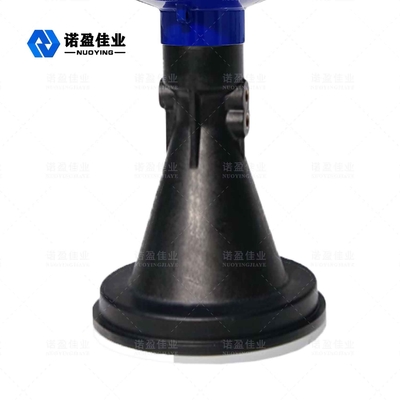

एंटीना सामग्री | पीपी / पीवीडीएफ (वैकल्पिक) |
माप सीमा | 35m |
माप सटीकता | 0.05%-0.1% एफएस |
बिजली की आपूर्ति | 24VDC (दो लाइनें, चार लाइनें) |
मध्यम तापमान | -40 ~ + 80 ℃ |

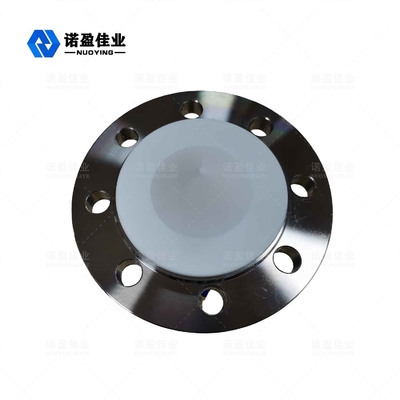

प्रक्रिया कनेक्शन | निकला हुआ किनारा, ब्रैकेट (वैकल्पिक) |
प्रक्रिया दबाव | -0.1 ~ 0.3 एमपीए |
सुरक्षा स्तर | आईपी67 |
धमाका प्रूफ ग्रेड | Exia II CT6 (वैकल्पिक) |
सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
नोट: उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार डिजाइन उत्पादों को अनुकूलित किया जा सकता है।
