उत्पाद विवरण:
|
ठेठ आवेदन: | ठोस धूल के कण | एंटीना फॉर्म: | छड़ी, पानी की बूंद, फ्लैट, तुरही, फेंकी गई सतह, लेंस |
---|---|---|---|
बिजली की आपूर्ति: | 24वीडीसी | सिग्नल आउटपुट: | 4...20mA/HART/RS485/मोडबस... |
माप की सटीकता: | 0.05% ~ 0.1% एफएस | प्रक्रिया जुड़ाव: | पेंच धागा、ब्रैकेट、निकला हुआ किनारा、क्लैंप(वैकल्पिक) |
प्रक्रिया तापमान: | -40~+130℃,-40~+150℃,-40~+260℃,-40~+1200℃ | प्रक्रिया कनेक्शन: | धागा निकला हुआ किनारा (वैकल्पिक) |
संरक्षण वर्ग: | IP65, IP67, IP68 | ||
हाई लाइट: | इंटेलिजेंट रडार लेवल गेज,गैस टैंक रडार लेवल मीटर,26 जी रडार टैंक लेवल सेंसर |

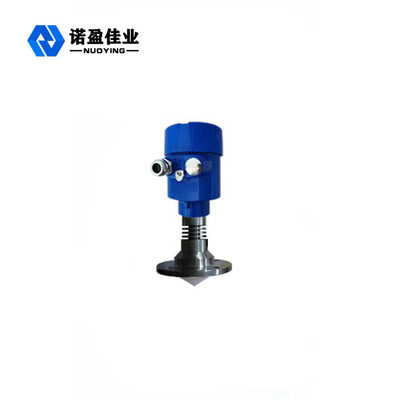

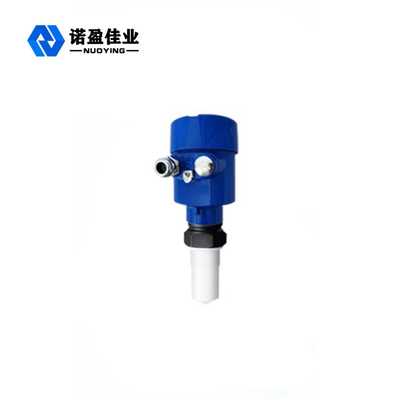

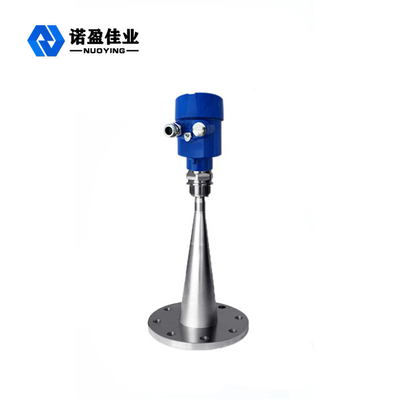

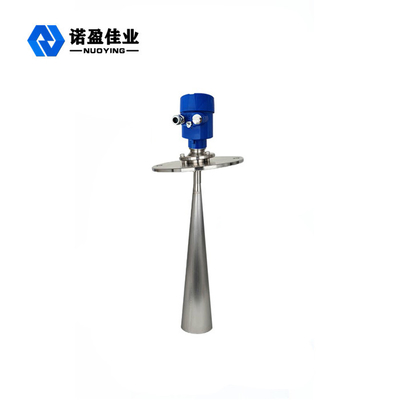

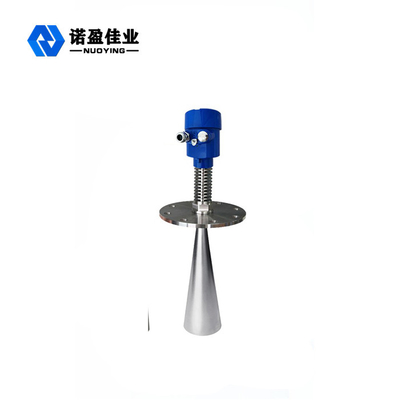

जटिल माप में प्रयुक्त 26 जी इंटेलिजेंट रडार स्तर मीटर गैर संपर्क रडार
का कार्य सिद्धांत26 जी इंटेलिजेंट रडार लेवल मीटर
रडार स्तर का एंटीना संकीर्ण माइक्रोवेव दालों का उत्सर्जन करता है, जो एंटीना के माध्यम से नीचे की ओर प्रेषित होते हैं।पल्स वेव मापा माध्यम की सतह को छूने के बाद, इसे वापस परावर्तित किया जाता है और एंटीना सिस्टम द्वारा फिर से प्राप्त किया जाता है, और सिग्नल इलेक्ट्रॉनिक सर्किट भाग में प्रेषित होता है और स्वचालित रूप से एक स्तर सिग्नल में परिवर्तित हो जाता है (क्योंकि पल्स प्रसार गति बेहद तेज है , विद्युत चुम्बकीय तरंग लक्ष्य तक पहुँचती है और वापस रिसीवर को परावर्तित हो जाती है। इसे आगे और पीछे जाने में लगने वाला समय लगभग तात्कालिक होता है)
की डिजाइन विशेषताएं26 जी इंटेलिजेंट रडार लेवल मीटर
एंटीना का आकार छोटा, स्थापित करने में आसान है;गैर-संपर्क रडार, कोई पहनना नहीं, कोई प्रदूषण नहीं।
जंग और झाग के प्रति लगभग प्रतिरक्षित;मध्यम घनत्व, तापमान और दबाव परिवर्तन से प्रभावित नहीं।
गंभीर धूल वातावरण का उच्च आवृत्ति स्तर मीटर के कार्य पर बहुत कम प्रभाव पड़ता है।
कम तरंगदैर्घ्य, झुकी हुई ठोस सतहों पर बेहतर परावर्तन।
बीम कोण छोटा है, ऊर्जा केंद्रित है, जो प्रतिध्वनि क्षमता को बढ़ाती है और हस्तक्षेप वस्तुओं से बचने के लिए अनुकूल है।
अंधा क्षेत्र मापना छोटा है, छोटे टैंक माप के लिए भी अच्छे परिणाम प्राप्त होंगे।
उच्च सिग्नल-टू-शोर अनुपात, उतार-चढ़ाव के मामले में भी बेहतर प्रदर्शन प्राप्त कर सकते हैं।
उतार-चढ़ाव के मामले में भी बेहतर प्रदर्शन प्राप्त कर सकते हैं।
उच्च आवृत्ति, ठोस और निम्न ढांकता हुआ निरंतर माध्यम को मापने के लिए सबसे अच्छा विकल्प है। उच्च आवृत्ति, ठोस और निम्न ढांकता हुआ निरंतर माध्यम को मापने के लिए सबसे अच्छा विकल्प है।
के तकनीकी पैरामीटर्स26 जी इंटेलिजेंट रडार लेवल मीटर
ठेठ आवेदन | विभिन्न तरल पदार्थ (मजबूत जंग, कम ढांकता हुआ स्थिरांक, मिश्रण, भाप, क्रिस्टलीकरण, संक्षेपण, घोल, उच्च तापमान और उच्च दबाव, आदि) |
विभिन्न धूल (मजबूत धूल, तैरती धूल, सीमेंट पाउडर, चूना पाउडर, फ्लाई ऐश, क्रिस्टलीकरण, आदि) | |
विभिन्न ठोस (अनाज, कंकड़, लौह अयस्क, कोयला ब्लॉक, आदि) | |
उत्पाद मॉडल
|
NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD-SL | |
एंटीना फॉर्म |
छड़ी, पानी की बूंद, फ्लैट, तुरही, फेंकी गई सतह, लेंस |
एंटीना सामग्री | पीटीएफई, 304,316, पीपी, पीएफए |
माप सीमा | 10 मी, 20 मी, 30 मी, 35 मी, 40 मी, 80 मी |
माप की सटीकता | 0.05% ~ 0.1% एफएस |
बिजली की आपूर्ति की वोल्टेज | 24VDC (दो तार, चार तार), 220VAC |
सिग्नल आउटपुट |
4...20mA/HART/RS485/मोडबस... |
प्रक्रिया तापमान | -40~+130℃,-40~+150℃,-40~+260℃,-40~+1200℃ |
प्रक्रिया दबाव |
-0.1~0.3MPa,-0.1~2.0MPa,-0.1~4.0MPa, |
प्रक्रिया जुड़ाव | पेंच धागा, ब्रैकेट, निकला हुआ किनारा, clamps (वैकल्पिक) |
विद्युत इंटरफ़ेस | एम20*1.5,½ एनपीटी |
सुरक्षा के स्तर | IP65, IP67, IP68 (वैकल्पिक) |
विस्फोट प्रूफ वर्गीकरण | Exia II CT6 Ga, Exd II CT6 Gb (विवरण के लिए प्रमाणपत्र देखें) |
※नोट: उत्पाद को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
