उत्पाद विवरण:
|
नमूना: | एनवाईआरडी-पीबी-बी | संचारित आवृत्ति: | 26GHz |
---|---|---|---|
इको सैंपलिंग: | 100 गुना/सेक | श्रेणी: | 40M |
शुद्धता: | 0.05%~0.1% एफएस | सिग्नल आउटपुट: | 4...20mA/HART |
प्रक्रिया तापमान: | -40~+130℃ | प्रक्रिया दबाव: | -0.1~2.0MPa |
हाई लाइट: | पेंच धागा रडार स्तर ट्रांसमीटर,फ्लैट पैनल रडार स्तर ट्रांसड्यूसर,चार तार PTFE रडार स्तर स्विच |

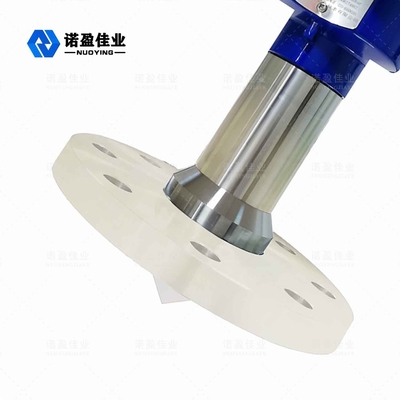

फ्लैट पैनल रडार स्तर ट्रांसमीटर चार तार पीटीएफई एनवाईआरडी-पीबी-बी 4 एमपीए स्क्रू थ्रेड:
PTFE NYRD-PB-B फ्लैट पैनल रडार स्तर ट्रांसमीटरऑपरेटिंग सिद्धांत
रडार स्तर का एंटीना संकीर्ण माइक्रोवेव दालों का उत्सर्जन करता है, जो एंटीना के माध्यम से नीचे की ओर प्रेषित होते हैं।गैर-आसंजन - एक ठोस सामग्री में न्यूनतम सतह तनाव है और किसी भी पदार्थ का पालन नहीं करता है।पल्स मापा माध्यम की सतह को छूने के बाद, इसे वापस परावर्तित किया जाता है और एंटीना सिस्टम द्वारा फिर से प्राप्त किया जाता है, और सिग्नल इलेक्ट्रॉनिक सर्किट भाग में प्रेषित होता है और स्वचालित रूप से एक स्तर सिग्नल में परिवर्तित हो जाता है।मौसम प्रतिरोध - प्लास्टिक का सबसे अच्छा उम्र बढ़ने वाला जीवन है।
जैसा कि चित्र दिखाता है:
ए।रेंज सेटिंग, कम समायोजन (4mA)बी.उच्च समायोजन (20mA)सी.ब्लाइंड जोन रेंज
माप के लिए संदर्भ सतह: धागे की निचली सतह या निकला हुआ किनारा की सीलिंग सतह।
पीटीएफई एनवाईआरडी-पीबी-बी फ्लैट पैनल रडार स्तर ट्रांसमीटर तकनीकी पैरामीटर:
नमूना | एनवाईआरडी-पीबी-बी | ||||
ठेठ आवेदन | भाप, धुंध, फोम, मजबूत जंग, क्रिस्टलीकरण, संक्षेपण, आसंजन, आदि। | ||||
संचारित आवृत्ति | 26GHz | ||||
इको सैंपलिंग | 100 गुना/सेक | ||||
एंटीना सामग्री | पीटीएफई+304 | पीटीएफई | |||
सीमा | 40m | ||||
शुद्धता | 0.05%~0.1% एफएस | ||||
बिजली की आपूर्ति | 24VDC (दो-तार, चार-तार), 220V AC | ||||
शक्ति | 3डब्ल्यू | ||||
सिग्नल आउटपुट | 4...20mA/HART | ||||
प्रक्रिया तापमान | -40~+130℃ | ||||
प्रक्रिया दबाव | -0.1~2.0MPa | ||||
प्रक्रिया कनेक्शन | ब्रैकेट, निकला हुआ किनारा (वैकल्पिक) | ||||
विद्युत इंटरफ़ेस | एम20×1.5, ½ "एनपीटी | ||||
संरक्षण वर्ग | आईपी 67 | ||||
धमाका प्रूफ ग्रेड | ExiaⅡCT6 Ga, ExdⅡCT6 Gb(वैकल्पिक) |
मैं टिप्पणी:उत्पादोंहो सकता हैके अनुसार अनुकूलितकोविशिष्ठ जरूरतेंकाउपयोगकर्ता!
