उत्पाद विवरण:
|
ठेठ आवेदन: | तरल, उच्च प्रक्रिया तापमान तरल | माप सीमा: | 35एम |
---|---|---|---|
मध्यम तापमान: | -40~+300℃ | विद्युत इंटरफ़ेस: | एम 20 × 1.5, 1/2 एनपीटी |
बिजली की आपूर्ति: | 24VDC (दो लाइनें, चार लाइनें) | प्रक्रिया कनेक्शन: | निकला हुआ किनारा (वैकल्पिक) |
प्रक्रिया दबाव: | -0.1~4.0MPa | ||
हाई लाइट: | तरल मापन रडार स्तर ट्रांसमीटर,35 मीटर रडार टैंक स्तर सेंसर,जीडब्ल्यूआर स्तर ट्रांसमीटर 6GHz |

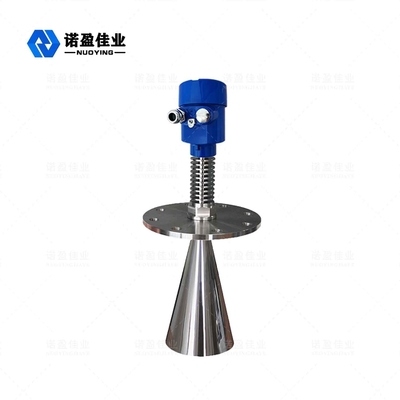

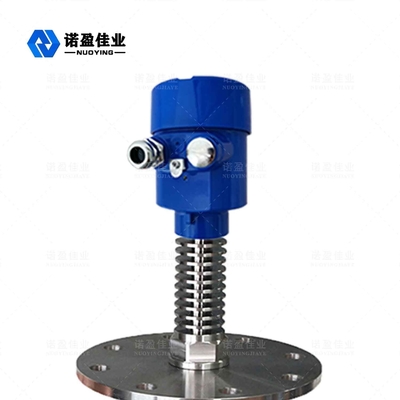

सटीकता माप 35 मीटर तरल NYRD803S 6GHz रडार स्तर ट्रांसमीटर
NYRD803S 6GHz रडार स्तर ट्रांसमीटर कार्य सिद्धांत:
रडार तरंगें प्रकाश की गति से चलती हैं।चलने के समय को इलेक्ट्रॉनिक घटकों द्वारा एक स्तर संकेत में परिवर्तित किया जा सकता है।एक विशेष समय विस्तार विधि कम समय के भीतर स्थिर और सटीक माप सुनिश्चित करती है।
जटिल परिचालन स्थितियों के तहत नकली प्रतिध्वनियों के मामले में भी, नवीनतम माइक्रोप्रोसेसर प्रौद्योगिकी और डिबगिंग सॉफ़्टवेयर के साथ स्तर की गूँज का सटीक विश्लेषण किया जा सकता है।
इनपुट:
ऐन्टेना परावर्तित माइक्रोपल्स प्राप्त करता है और उन्हें इलेक्ट्रॉनिक सर्किट में पहुंचाता है।माइक्रोप्रोसेसर इस संकेत को संसाधित करता है और सामग्री की सतह पर माइक्रोपल्स द्वारा उत्पादित गूँज की पहचान करता है।सही इको सिग्नल की पहचान पल्स सॉफ्टवेयर द्वारा की जाती है, और सटीकता मिलीमीटर स्तर तक पहुंच सकती है।
भौतिक सतह से दूरी D, नाड़ी समय यात्रा T के समानुपाती होती है:
D=C×T/2 (C प्रकाश की गति है)
चूँकि खाली टैंक की दूरी E ज्ञात है, स्तर L है :
एल = ईडी
आउटपुट:
खाली टैंक ऊंचाई ई (= शून्य बिंदु), पूर्ण टैंक ऊंचाई एफ (= पूर्ण पैमाने) और कुछ अनुप्रयोग पैरामीटर दर्ज करके सेट करें।एप्लिकेशन पैरामीटर स्वचालित रूप से 4-20 एमए आउटपुट के अनुरूप माप पर्यावरण के लिए उपकरण को अनुकूलित करेंगे।
NYRD803S 6GHz रडार स्तर ट्रांसमीटर तकनीकी पैरामीटर्स
ठेठ आवेदन | तरल, उच्च प्रक्रिया तापमान तरल |
एंटीना सामग्री | 304 (वैकल्पिक) |
माप सीमा | 35m |
बिजली की आपूर्ति | 24VDC (दो लाइनें, चार लाइनें) |
मध्यम तापमान | -40~+300℃ |
प्रक्रिया दबाव | -0.1~4.0MPa |
प्रक्रिया कनेक्शन | निकला हुआ किनारा (वैकल्पिक) |
माप सटीकता | 0.05%-0.1% एफएस |
सुरक्षा स्तर | आईपी67 |
धमाका प्रूफ ग्रेड | एक्सिया II CT6 |
सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
NYRD803S 6GHz रडार लेवल ट्रांसमीटर डिज़ाइन फ़ीचर:
1. यह उन्नत माइक्रोवेव प्रसंस्करण प्रौद्योगिकी और अद्वितीय इको डिस्कवरी इको प्रोसेसिंग तकनीक को अपनाता है।इस उत्पाद को विभिन्न जटिल कामकाजी परिस्थितियों में लागू किया जा सकता है।
2. इसका "झूठा इको लर्निंग" फ़ंक्शन उपकरण को विभिन्न प्रकार की झूठी इको स्थितियों के तहत सही प्रतिध्वनियों की सही पहचान करने में सक्षम बनाता है, जिसके परिणामस्वरूप सटीक माप परिणाम प्राप्त होते हैं।
3. विभिन्न प्रक्रिया कनेक्शन मोड और पहचान तत्व प्रकार ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित किए जा सकते हैं।
4. पल्स वर्किंग मोड का उपयोग करते हुए, उत्पाद में बहुत कम उत्सर्जन शक्ति होती है और इसे मानव शरीर और पर्यावरण को नुकसान पहुंचाए बिना विभिन्न धातु और गैर-धातु कंटेनरों में स्थापित किया जा सकता है।
नोट: उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार डिजाइन उत्पादों को अनुकूलित किया जा सकता है।
