उत्पाद विवरण:
|
| ठेठ आवेदन: | बिना हिलाए तरल | एंटीना सामग्री: | 304 (वैकल्पिक) |
|---|---|---|---|
| माप सीमा: | 35एम | मध्यम तापमान: | -40 ~ + 130 ℃ |
| प्रक्रिया दबाव: | -0.1~4.0MPa | प्रक्रिया कनेक्शन: | निकला हुआ किनारा (वैकल्पिक) |
| एंटीना फॉर्म: | हॉर्न प्रकार | ||
| हाई लाइट: | रडार तरल स्तर ट्रांसमीटर,हॉर्न प्रकार रडार तरल स्तर सेंसर,6GHz रडार प्रकार स्तर ट्रांसमीटर |
||

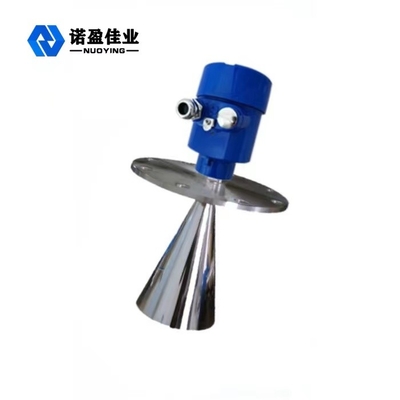

गर्म बिक्री हॉर्न प्रकार तरल 6GHz NYRD803 रडार स्तर ट्रांसमीटर
6GHz NYRD803 रडार स्तर ट्रांसमीटर कार्य सिद्धांत:
बहुत कम ऊर्जा वाले अति लघु माइक्रोवेव दालों को एंटीना प्रणाली के माध्यम से प्रेषित और प्राप्त किया जाता है।रडार तरंगें प्रकाश की गति से चलती हैं। चलने के समय को इलेक्ट्रॉनिक घटकों के माध्यम से स्तर संकेत में परिवर्तित किया जा सकता है।यहां तक कि अगर जटिल कामकाजी परिस्थितियों में झूठी गूंज है, तो नवीनतम माइक्रोप्रोसेसर प्रौद्योगिकी और डिबगिंग सॉफ़्टवेयर के साथ सामग्री स्तर की गूंज का सटीक विश्लेषण किया जा सकता है।
इनपुट:
एंटीना परावर्तित माइक्रो पल्स प्राप्त करता है और इसे इलेक्ट्रॉनिक सर्किट तक पहुंचाता है।माइक्रोप्रोसेसर सिग्नल को प्रोसेस करता है और भौतिक सतह पर माइक्रो पल्स द्वारा उत्पन्न प्रतिध्वनि की पहचान करता है।
भौतिक सतह से दूरी D, नाड़ी समय यात्रा T के समानुपाती होती है:
D=C×T/2(C प्रकाश की गति है)
चूंकि खाली टैंक की दूरी E ज्ञात है, सामग्री स्तर L है:
एल = ईडी
आउटपुट:
यह खाली टैंक ऊंचाई E (= शून्य बिंदु), पूर्ण टैंक ऊंचाई F (= पूर्ण पैमाने) और कुछ अनुप्रयोग मापदंडों को इनपुट करके निर्धारित किया जाता है।एप्लिकेशन पैरामीटर स्वचालित रूप से 4-20 एमए आउटपुट के अनुरूप माप पर्यावरण के लिए उपकरण को अनुकूलित करेंगे।
6GHz NYRD803 रडार लेवल ट्रांसमीटर डिज़ाइन फ़ीचर:
1. बुद्धिमान रडार स्तर मीटर उन्नत माइक्रोवेव प्रसंस्करण प्रौद्योगिकी और अद्वितीय इको डिस्कवरी इको प्रोसेसिंग तकनीक को अपनाता है।उत्पाद को विभिन्न जटिल कामकाजी परिस्थितियों में लागू किया जा सकता है।
2. "झूठी इको लर्निंग" फ़ंक्शन उपकरण को कई झूठी इको स्थितियों के तहत सही इको की सही पहचान करने में सक्षम बनाता है, ताकि सटीक माप परिणाम प्राप्त किया जा सके।
3. विभिन्न प्रक्रिया कनेक्शन मोड और प्रकार का पता लगाने वाले घटकों को ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
4. पल्स वर्किंग मोड के साथ, उत्पाद में बहुत कम उत्सर्जन शक्ति होती है और इसे मानव शरीर और पर्यावरण को नुकसान पहुंचाए बिना विभिन्न धातु और गैर-धातु कंटेनरों में स्थापित किया जा सकता है।
6GHz NYRD803 रडार स्तर ट्रांसमीटर तकनीकी पैरामीटर्स
| ठेठ आवेदन | बिना हिलाए तरल |
| एंटीना सामग्री | 304 (वैकल्पिक) |
| माप सीमा | 35m |
| बिजली की आपूर्ति | 24VDC (दो लाइनें, चार लाइनें) |
| मध्यम तापमान | -40 ~ + 130 ℃ |
| प्रक्रिया दबाव | -0.1~4.0MPa |
| प्रक्रिया कनेक्शन | निकला हुआ किनारा (वैकल्पिक) |
| माप सटीकता | 0.05%-0.1% एफएस |
| सुरक्षा स्तर | आईपी67 |
| धमाका प्रूफ ग्रेड | एक्सिया II CT6 |
| सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
6GHz NYRD803 रडार लेवल ट्रांसमीटर एप्लीकेशन फील्ड
1. बिजली संयंत्र: जलाशय, साइलो पंप, भाप की सीढ़ी, राख भंडारण, तेल टैंक, आदि।
2. ऑयलफील्ड: कच्चे तेल के भंडारण टैंक, परिष्कृत तेल भंडारण टैंक, तीन चरण विभाजक, टैंक, सीवेज टैंक, आदि।
3. रासायनिक: कच्चा तेल आसवन टॉवर, कच्चा माल साइलो, मध्यवर्ती साइलो, प्रतिक्रिया टैंक, अमोनिया टैंक, डामर भंडारण टैंक, आदि।
4. धातु विज्ञान: कच्चा माल साइलो, सहायक सामग्री साइलो, इलेक्ट्रोलाइटिक सेल बफर टैंक, आदि।
5. जल संसाधन: नहरें, जलाशय, खेत की सिंचाई, आदि।
6. फार्मास्यूटिकल्स: चीनी दवा भंडारण टैंक, विभाजक, किण्वन टैंक, आदि।
7. जल उपचार: जलाशय, सेसपूल, जल उपचार टैंक, अवसादन टैंक, गहरे कुएं, पेयजल नेटवर्क आदि।
8. पेपर: कच्चा माल साइलो, स्टोरेज टावर, सुखाने वाला ड्रम इत्यादि।
9. अन्य: खदान, पर्यावरण संरक्षण और अन्य उद्योग।
