उत्पाद विवरण:
|
ठेठ आवेदन: | ठोस, कण, मजबूत धूल और अन्य अवसर | एंटीना सामग्री: | 316एल |
---|---|---|---|
माप सीमा: | 15 मिमी | बिजली की आपूर्ति: | 24VDC (दो लाइनें, चार लाइनें) |
मीडिया तापमान: | -40~+250℃ | प्रक्रिया दबाव: | -0.1~4.0MPa |
प्रक्रिया कनेक्शन: | ब्रैकेट, निकला हुआ किनारा | सिग्नल आउटपुट: | 4...20mA/HART/RS485/मोडबस... |
हाई लाइट: | हॉर्न टाइप रडार लेवल मीटर,सॉलिड रडार लेवल मीटर,रडार टाइप लेवल ट्रांसमीटर 26GHz |

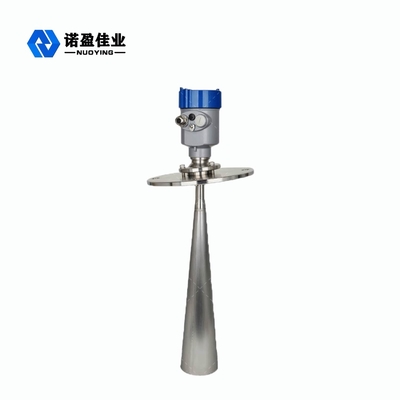

उच्च आवृत्ति ठोस 26GHz NYRD808 रडार स्तर मीटर
26GHz NYRD808 रडार स्तर मीटर कार्य सिद्धांत:
रडार स्तर मीटर NYRD80X श्रृंखला सेंसर एक 26GHz उच्च आवृत्ति वाला रडार स्तर मापने वाला उपकरण है जिसकी अधिकतम माप दूरी 80m है।एंटीना को और अधिक अनुकूलित किया गया है, और नया तेज माइक्रोप्रोसेसर उच्च दर सिग्नल विश्लेषण और प्रसंस्करण कर सकता है, जिससे उपकरण का उपयोग प्रतिक्रिया केतली, ठोस बिन और कुछ जटिल माप स्थितियों में किया जा सकता है।
रडार वस्तु स्थिति एंटीना एक संकीर्ण माइक्रोवेव पल्स का उत्सर्जन करती है जो एंटीना के माध्यम से नीचे की ओर प्रेषित होती है।पल्स वेव मापा माध्यम की सतह को छूने के बाद, यह वापस परावर्तित होता है और एंटीना सिस्टम द्वारा फिर से प्राप्त होता है।सिग्नल इलेक्ट्रॉनिक सर्किट भाग में प्रेषित होता है और स्वचालित रूप से ऑब्जेक्ट लेवल सिग्नल में परिवर्तित हो जाता है (क्योंकि दालें इतनी तेजी से यात्रा करती हैं, विद्युत चुम्बकीय तरंग को अपने लक्ष्य तक पहुंचने और रिसीवर तक वापस उछालने में लगने वाला समय लगभग तात्कालिक होता है)।
26GHz NYRD808 रडार स्तर मीटर तकनीकी पैरामीटर्स
ठेठ आवेदन | ठोस, कण, मजबूत धूल और अन्य अवसर |
उत्पाद मॉडल | एनवाईआरडी808 |
एंटीना सामग्री | 316 (वैकल्पिक) |
माप सीमा | 15 मिमी |
प्रक्रिया कनेक्शन | निकला हुआ किनारा, ब्रैकेट (वैकल्पिक) |
मीडिया तापमान | -40 ~ + 250 ℃ |
प्रक्रिया दबाव | 2.0MPa |
बिजली की आपूर्ति | 24VDC (दो लाइनें, चार लाइनें) |
शुद्धता | <0.1% एफएस |
सुरक्षा स्तर | आईपी67 |
धमाका प्रूफ ग्रेड | Exd II BT4 |
सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
नोट: उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
26GHz NYRD808 रडार लेवल मीटर डिज़ाइन फ़ीचर
1. एंटीना का आकार छोटा, स्थापित करने में आसान है;गैर-संपर्क रडार, कोई पहनना नहीं, कोई प्रदूषण नहीं।
2. जंग और फोम से मुश्किल से प्रभावित;मध्यम घनत्व, तापमान और दबाव परिवर्तन से प्रभावित नहीं।
3. उच्च आवृत्ति स्तर मीटर के संचालन पर गंभीर धूल पर्यावरण का बहुत कम प्रभाव पड़ता है।
4. कम तरंग दैर्ध्य, झुकी हुई ठोस सतहों के लिए बेहतर प्रतिबिंब।
5. छोटे बीम कोण और केंद्रित ऊर्जा।
6. माप अंधा क्षेत्र छोटा है, और छोटे टैंक माप के लिए अच्छे परिणाम प्राप्त किए जा सकते हैं।
7. उतार-चढ़ाव की स्थिति में भी बेहतर प्रदर्शन के लिए उच्च सिग्नल-टू-शोर अनुपात।
8. उच्च आवृत्ति, ठोस और कम ढांकता हुआ निरंतर मीडिया को मापने के लिए सबसे अच्छा विकल्प।
26GHz NYRD808 रडार लेवल मीटर एप्लीकेशन फील्ड
1. बिजली संयंत्र: कोयले के ढेर, कच्चे कोयले के सिलोस, निकास गैस शोधन टैंक, साइलो पंप, राख भंडारण, तेल टैंक, आदि।
2. ऑयलफील्ड: तैयार तेल भंडारण टैंक, तीन-चरण विभाजक, बसने वाला टैंक, ड्रिलिंग मिट्टी टैंक, आदि।
3. रासायनिक उद्योग: कच्चा माल साइलो, मध्यवर्ती साइलो, प्रतिक्रिया टैंक, ठोस साइलो, विभाजक, आदि।
4. धातुकर्म: ब्लास्ट फर्नेस, अयस्क साइलो, अयस्क कोल्हू, कच्चा माल साइलो, सहायक सामग्री साइलो, एल्यूमिना पाउडर साइलो, आदि।
5. सीमेंट: स्टोन साइलो, कच्चा माल साइलो, कोल पाउडर साइलो, स्लैग स्टोरेज साइलो, कमर्शियल कंक्रीट आदि।
6. खाद्य पदार्थ: कच्ची चीनी भंडारण टैंक, टमाटर पेस्ट भंडारण टैंक, शराब की भठ्ठी भंडारण टैंक, आदि।
7. फार्मास्यूटिकल्स: फार्मास्युटिकल स्टोरेज टैंक, विभाजक, किण्वन टैंक इत्यादि।
8. कागज: कच्चा माल बिन, भंडारण टॉवर, सुखाने ड्रम, रासायनिक सामग्री भंडारण बिन, आदि।
9. अन्य: खदान, कोयले की खान, पर्यावरण संरक्षण, जहाज निर्माण और अन्य उद्योग।
