उत्पाद विवरण:
|
| ठेठ आवेदन: | सरल प्रक्रिया के साथ तरल | एंटीना सामग्री: | पीटीएफई |
|---|---|---|---|
| माप सीमा: | 20 मीटर | मीडिया तापमान: | -40 ~ + 130 ℃ |
| प्रक्रिया दबाव: | -0.1 ~ 0.3 एमपीए | प्रक्रिया कनेक्शन: | धागा (वैकल्पिक) |
| बिजली की आपूर्ति: | 24VDC (दो लाइनें, चार लाइनें) | शुद्धता: | ＜0.1% एफएस |
| हाई लाइट: | 20mA रडार टाइप लेवल ट्रांसमीटर,रडार लेवल मीटर 6GHz,थ्रेड रडार लेवल ट्रांसमीटर |
||

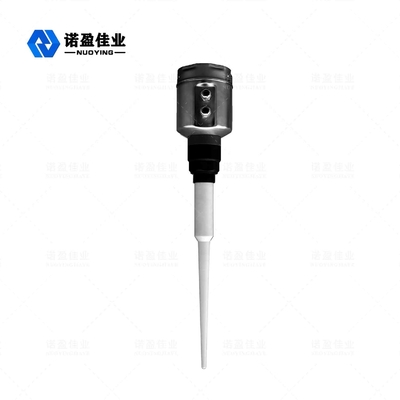

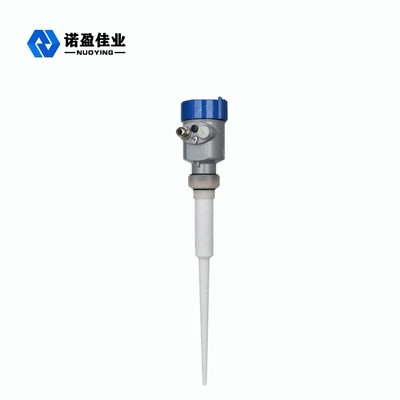

गर्म बिक्री 4-20mA तरल 6GHz NYRD801 रडार स्तर मीटर
6GHz NYRD801 रडार स्तर मीटर कार्य सिद्धांत:
बहुत कम ऊर्जा वाले अति लघु माइक्रोवेव दालों को एंटीना प्रणाली के माध्यम से प्रेषित और प्राप्त किया जाता है।रडार तरंगें प्रकाश की गति से यात्रा करती हैं। चलने के समय को इलेक्ट्रॉनिक घटकों के माध्यम से स्तर संकेत में परिवर्तित किया जा सकता है।एक विशेष समय विस्तार विधि बहुत कम समय में स्थिर और सटीक माप सुनिश्चित कर सकती है।भले ही जटिल कामकाजी परिस्थितियों में झूठी गूंज हो, सामग्री स्तर की गूंज का नवीनतम माइक्रोप्रोसेसर प्रौद्योगिकी और डिबगिंग सॉफ़्टवेयर के साथ सटीक विश्लेषण किया जा सकता है।
इनपुट:
एंटीना परावर्तित माइक्रो पल्स प्राप्त करता है और इसे इलेक्ट्रॉनिक सर्किट तक पहुंचाता है।माइक्रोप्रोसेसर सिग्नल को संसाधित करता है और भौतिक सतह पर माइक्रो पल्स द्वारा उत्पन्न प्रतिध्वनि की पहचान करता है।सही इको सिग्नल पहचान पल्स सॉफ्टवेयर द्वारा पूरी की जाती है, और सटीकता मिलीमीटर स्तर तक पहुंच सकती है।भौतिक सतह से दूरी D, नाड़ी समय यात्रा T के समानुपाती है: D=C×T/2(C प्रकाश की गति है)
चूंकि खाली टैंक की दूरी E ज्ञात है, सामग्री स्तर L है: L=ED।
आउटपुट:
यह खाली टैंक ऊंचाई E (= शून्य बिंदु), पूर्ण टैंक ऊंचाई F (= पूर्ण पैमाने) और कुछ अनुप्रयोग मापदंडों को इनपुट करके निर्धारित किया जाता है।एप्लिकेशन पैरामीटर स्वचालित रूप से 4-20 एमए आउटपुट के अनुरूप माप पर्यावरण के लिए उपकरण को अनुकूलित करेंगे।
6GHz NYRD801 रडार लेवल मीटरतकनीकी मापदंड
| ठेठ आवेदन | सरल प्रक्रिया के साथ तरल |
| उत्पाद मॉडल | एनवाईआरडी801 |
| एंटीना सामग्री | पीटीएफई |
| माप सीमा | 20 मीटर |
| प्रक्रिया कनेक्शन | धागा |
| प्रक्रिया तापमान | -40 ~ + 130 ℃ |
| प्रक्रिया दबाव | -0.1 ~ 0.3 एमपीए |
| बिजली की आपूर्ति | 24VDC (दो लाइनें, चार लाइनें) |
| शुद्धता | ＜0.1% एफएस |
| सुरक्षा स्तर | आईपी67 |
| धमाका प्रूफ ग्रेड | एक्सिया II CT6 |
6GHz NYRD-801 रडार लेवल मीटर डिज़ाइन फ़ीचर
1. उन्नत माइक्रोप्रोसेसर और जटिल अनुप्रयोगों के लिए अद्वितीय इको डिस्कवरी इको प्रोसेसिंग तकनीक।
2.माध्यम को छूने वाला एकमात्र रडार।
3. उच्चतम सटीकता और सबसे सटीक के साथ तरल मापना।
4. चिपकने वाला या लटकने वाली सामग्री, पल्स सिग्नल घुसना कर सकता है, माप को प्रभावित नहीं करता है।
5. आसान स्थापित करने के लिए मानव शरीर या पर्यावरण को कोई नुकसान नहीं।
6GHz NYRD801 रडार लेवल मीटरनिवेदन स्थान
1. बिजली संयंत्र: कोयले के ढेर, कच्चे कोयले के सिलोस, ईंधन सिलोस, जलाशय, निकास गैस सफाई टैंक।
2. ऑयलफील्ड: कच्चे तेल के भंडारण टैंक, परिष्कृत तेल भंडारण टैंक, तीन चरण विभाजक, टैंक, सीवेज टैंक, तेल-पानी इंटरफेस सेट करना।
3. धातुकर्म: ब्लास्ट फर्नेस, अयस्क साइलो, अयस्क कोल्हू, कच्चा माल साइलो, सहायक सामग्री साइलो।
4. रासायनिक: कच्चा तेल आसवन टॉवर, कच्चा माल साइलो, मध्यवर्ती साइलो, प्रतिक्रिया टैंक, अमोनिया टैंक, ठोस साइलो, विभाजक।
5. फार्मास्युटिकल: चीनी दवा भंडारण टैंक, विभाजक, किण्वन टैंक।
6. अन्य: टैंक, सीमेंट, कागज, जल उपचार और इतने पर मिश्रण।
