मोडबस फ्लैट रडार स्तर ट्रांसड्यूसर पीएफए ​​​​पीटीएफई जंग क्रिस्टलीकरण संक्षेपण अवसर

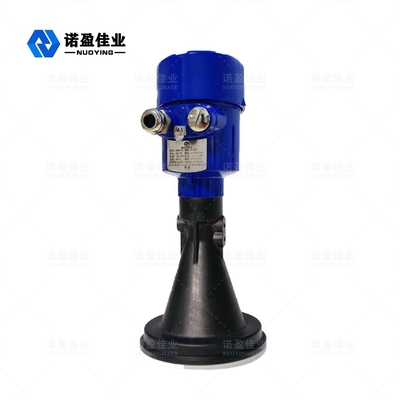

26GHz एनवाईआरडी-पीबी-ई फ्लैट राडार स्तर मीटर

फ्लैट-पैनल रडार स्तर मीटर एक 26GHz उच्च आवृत्ति वाला रडार स्तर मापने वाला उपकरण है जिसकी अधिकतम माप दूरी 40 मीटर है।एंटीना को और अधिक अनुकूलित किया गया है, और नया तेज माइक्रोप्रोसेसर उच्च गति सिग्नल विश्लेषण और प्रसंस्करण कर सकता है, ताकि उपकरण का उपयोग कुछ जटिल अवसरों जैसे भाप, फोम, धूल, क्रिस्टलीकरण, संक्षेपण आदि में किया जा सके।

राडार स्तर मीटरतकनीकी मापदण्ड

मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!

राडार स्तर मीटरऑपरेटिंग सिद्धांत

रडार स्तर का एंटीना संकीर्ण माइक्रोवेव दालों का उत्सर्जन करता है, जो एंटीना के माध्यम से नीचे की ओर प्रेषित होते हैं।पल्स मापा माध्यम की सतह को छूने के बाद, इसे वापस परावर्तित किया जाता है और एंटीना सिस्टम द्वारा फिर से प्राप्त किया जाता है, और सिग्नल इलेक्ट्रॉनिक सर्किट भाग में प्रेषित होता है और स्वचालित रूप से एक स्तर सिग्नल में परिवर्तित हो जाता है (क्योंकि पल्स प्रसार गति बेहद तेज है, विद्युत चुम्बकीय तरंग लक्ष्य तक पहुँचती है और वापस रिसीवर को परावर्तित हो जाती है। लिया गया समय लगभग तात्कालिक है)।

राडार स्तर मीटरडिज़ाइन विशेषताएँ

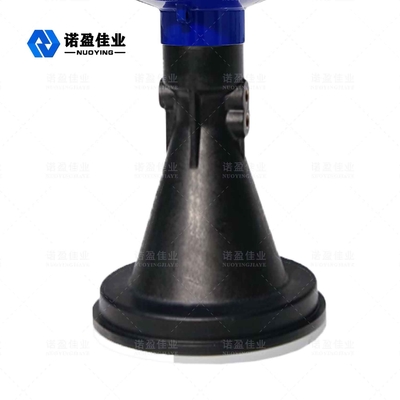

एंटीना आकार में छोटा है, स्थापित करने में आसान है;गैर संपर्क रडार, कोई पहनने और कोई प्रदूषण नहीं।

जंग, फोम, जल वाष्प, तापमान और दबाव में परिवर्तन से अप्रभावित।

बीम कोण छोटा होता है और ऊर्जा केंद्रित होती है, जो प्रतिध्वनि क्षमता को बढ़ाती है और हस्तक्षेप से बचने में मदद करती है।

माप अंधा क्षेत्र छोटा है, और यह छोटे टैंक माप के लिए अच्छे परिणाम भी प्राप्त कर सकता है।

उतार-चढ़ाव वाली परिस्थितियों में भी बेहतर प्रदर्शन के लिए उच्च सिग्नल-टू-शोर अनुपात।

कनेक्शन विधि





राडार स्तर मीटरसंरक्षण वर्ग



यह उपकरण पूरी तरह से सुरक्षा वर्ग IP66/67 की आवश्यकताओं को पूरा करता है।चित्र 6:

• कैसे सुनिश्चित करें कि आपका इंस्टॉलेशन IP67 आवश्यकताओं को पूरा करता है:
• सुनिश्चित करें कि सीलिंग हेड क्षतिग्रस्त नहीं है।
• सुनिश्चित करें कि केबल क्षतिग्रस्त नहीं है।
• सुनिश्चित करें कि उपयोग किए गए केबल विद्युत कनेक्शन विनिर्देशों को पूरा करते हैं।विद्युत इंटरफ़ेस में प्रवेश करने से पहले केबल को नीचे झुकाएं ताकि यह सुनिश्चित हो सके कि पानी आवास में नहीं बहता है, देखें
• कृपया केबल ग्रंथि को कस लें, देखें②
• कृपया अप्रयुक्त विद्युत कनेक्शनों को ब्लाइंड प्लग से प्लग करें, देखें





राडार स्तर मीटरसाधन डिबगिंग



इस उपकरण में तीन डिबगिंग विधियाँ हैं, जो इस प्रकार हैं:



विधि 1:प्रदर्शन/कुंजी

डिस्प्ले स्क्रीन पर 4 बटनों के माध्यम से उपकरण को डिबग किया जाता है।(चित्र 7) एलसीडी;बटन।



विधि 2: कंप्यूटर डिबगिंग होस्ट करें

HART के माध्यम से ऊपरी कैमरे से कनेक्ट करें (चित्र 8)

RS232 या USB；②रडार स्तर मीटर；③HART अडैप्टर；④250Ωप्रतिरोध



विधि 3:हार्ट हैंडहेल्ड प्रोग्रामर प्रोग्रामिंग

हार्ट हैंडहेल्ड प्रोग्रामर (चित्र 9)

RS232 या USB；②रडार स्तर मीटर；③250Ωप्रतिरोध
