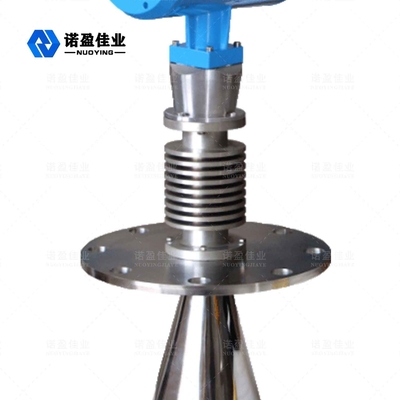

EXia II CT6 रडार लेवल ट्रांसमीटर 4MPa टू वायर 0.1% शुद्धता

EXia II CT6 रडार लेवल ट्रांसमीटर 4MPa टू वायर 0.1% शुद्धता

ब्रांड नाम: NUOYINGJIAYE
मॉडल संख्या: NYRD803 (उच्च तापमान प्रकार)
एमओक्यू: 1
कीमत: $350 to $1800
भुगतान की शर्तें: टी/टी
आपूर्ति करने की क्षमता: 100 पीसी/पूर्व माह
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
Explosion-proof certificate
माप सीमा:
35एम
बिजली की आपूर्ति:
24VDC, 220VAC (वैकल्पिक)
एंटीना प्रकार:
उच्च तापमान प्रकार
प्रक्रिया कनेक्शन:
निकला हुआ किनारा (वैकल्पिक),
विस्फोट विरोधी:
EXiaIICT6
परिचालन तापमान:
-40 ~ 250 ℃
सिग्नल आउटपुट:
4-20mA, 4-20mA / HART (दो तार / चार तार)
प्रक्रिया दबाव:
-0.1-4MPa, -1~40BAR
पैकेजिंग विवरण:
60cm×30cm×30cm,90cm×30cm×30cm, निर्यात मानक पैकिंग
आपूर्ति की क्षमता:
100 पीसी/पूर्व माह
प्रमुखता देना:

EXia II CT6 रडार स्तर ट्रांसमीटर

,

रडार स्तर ट्रांसमीटर 4MPa

,

4MPa निर्देशित माइक्रोवेव स्तर ट्रांसमीटर

उत्पाद वर्णन

NYRD803 बुद्धिमान रडार स्तर मीटर, उच्च तापमान प्रकार, मापने की सीमा: 0 ~ 35 मीटर, -40 ~ 250 ℃, -0.1-4MPa, 4-20mA / HART

NYRD803 इंटेलिजेंट रडार लेवल मीटर



राडार स्तर मीटरऑपरेटिंग सिद्धांत



रडार स्तर मीटर गैर-संपर्क निरंतर माप के तरल, घोल और दानेदार सामग्री स्तर के लिए उपयुक्त है, तापमान, दबाव परिवर्तन के लिए उपयुक्त है;जहां अक्रिय गैसें और वाष्पशील मौजूद हैं।



माइक्रोवेव पल्स की माप विधि अपनाई जाती है, और यह सामान्य रूप से औद्योगिक आवृत्ति बैंड की सीमा में काम कर सकती है।कम बीम ऊर्जा, विभिन्न प्रकार के धातु, गैर-धातु कंटेनर या पाइप में स्थापित की जा सकती है, मानव शरीर और पर्यावरण को कोई नुकसान नहीं।



राडार स्तर मीटरतकनीकी मापदण्ड



आवेदन

प्रक्रिया की स्थिति सरल, तरल, घोल, ठोस

उदाहरण: तरल जल भंडारण टैंक;सोडा एसिड भंडारण टैंक;गारा टंकी;ठोस कणों;छोटे टैंक

माप सीमा 35m
सामग्री 304,316 (वैकल्पिक)
फिटिंग प्रक्रिया निकला हुआ किनारा (वैकल्पिक),
प्रक्रिया तापमान -40-250 ℃
प्रक्रिया दबाव: -1~40बार,-0.1~4MPa
repeatability ± 3 मिमी
शुद्धता <0.1%
आवृत्ति दर सीमा 6.8GHz
विस्फोट विरोधी EXiaIICT6
संरक्षण ग्रेड आईपी67
सिग्नल आउटपुट 4-20mA, 4-20mA / HART (दो तार / चार तार)
बिजली की आपूर्ति 24वीडीसी



मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!



रेडिएटर की संरचना में शामिल होने के लिए रडार स्तर मीटर एंटीना, रेडिएटर गर्म इलेक्ट्रॉन घटक शीतलन उपकरण का उपयोग करने वाले विद्युत उपकरणों का एक प्रकार है, जो स्टेनलेस स्टील शीट संरचना जैसे 304/316 से अधिक सामग्री से बना है।हीट सिंक घटकों से गर्मी को अधिक प्रभावी चालन बना सकता है, ताकि उत्पाद को उच्च तापमान के अवसरों पर लागू किया जा सके।



राडार स्तर मीटरडिज़ाइन विशेषताएँ



स्तर मीटर का NYRD803 तरल पदार्थ, घोल और छर्रों, दबाव भिन्नता के निरंतर गैर-संपर्क माप के लिए उपयुक्त है;अक्रिय गैसों और अस्थिर स्थितियों की उपस्थिति
मैंमाइक्रोवेव पल्स मापन विधि का उपयोग करें, यह सामान्य रूप से लगातार उद्योग के बैंड के भीतर काम किया जा सकता है।कम ऊर्जा बीम के लिए, विभिन्न धातुओं, गैर-धातु कंटेनर या पाइप पर स्थापित किया जा सकता है, मनुष्यों और पर्यावरण को कोई नुकसान नहीं होता है।



राडार स्तर मीटरस्थापना आवश्यकताएं



स्थापना विवरण



अनुशंसित दूरी (1) दीवार से स्थापित छोटी पाइप की बाहरी दीवार तक:

  • टैंक की दीवार से दूरी: टैंक के व्यास का 1/6, मिन।दूरी 200mm . है
  • सामग्री खिला साइलो के ऊपर स्थापित करने की अनुमति नहीं है(4)
  • केंद्रीय स्थिति (3) में स्थापित करने की अनुमति नहीं है, यदि इसे केंद्र में स्थापित किया गया है, तो यह झूठी लहर प्रतिध्वनि पैदा करेगा, यह तरंग प्रतिध्वनि को बाधित करता है और संकेत हानि का कारण बनता है।
  • यदि टैंक के गेज और दीवार के बीच की दूरी को सुरक्षित नहीं किया जा सकता है, तो टैंक की दीवार पर माध्यमों का पालन किया जाएगा, जिससे झूठी लहर प्रतिध्वनि पैदा होगी, गेज डिबगिंग के दौरान, झूठी लहर प्रतिध्वनि को बचाया नहीं गया है।

EXia II CT6 रडार लेवल ट्रांसमीटर 4MPa टू वायर 0.1% शुद्धता 0



टैंक के अंदर स्थापना



  • तब सिग्नल वेव बीम के भीतर, निम्नलिखित सामग्री को स्थापित करने से बचें (1) सीमा स्विच, तापमान सेंसर, आदि
  • सममित स्थिति (2) वैक्यूम रिंग, हीटिंग कॉइल, एप्रन, आदि।
  • यदि (1) (2) हस्तक्षेप पदार्थ हैं, तो माप के लिए निर्देशित तरंग ट्यूब लागू करें।
