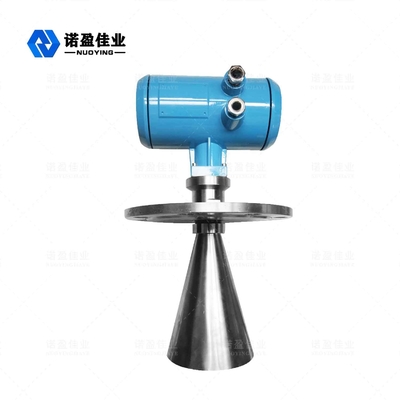

कास्ट एल्युमिनियम रडार लेवल मीटर 20mA HART स्लरी सॉलिड पार्टिकल्स

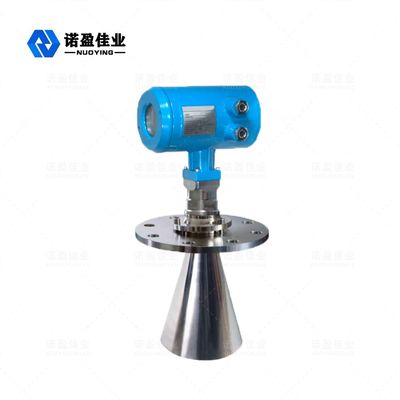

NYRD803 स्टेनलेस स्टील हाउसिंग इंटेलिजेंट रडार लेवल मीटर लेवल ट्रांसमीटर

NYRD803 इंटेलिजेंट रडार लेवल मीटर

राडार स्तर मीटरऑपरेटिंग सिद्धांत

माइक्रोवेव ट्रांसमिटिंग और एंटेना सिस्टम प्राप्त करने से कम उत्सर्जन ऊर्जा पल्स बहुत कम है।प्रकाश की गति से।रनिंग टाइम को इलेक्ट्रॉनिक कंपोनेंट्स के लेवल सिग्नल में बदला जा सकता है।एक बहुत ही कम विस्तार विधि का विशेष समय स्थिर और सटीक माप सुनिश्चित करता है।

जटिल परिस्थितियों में भी झूठी प्रतिध्वनि दिखाई देगी।नवीनतम माइक्रो-प्रोसेसिंग तकनीक और डिबगिंग सॉफ़्टवेयर की मदद से, सामग्री स्तर की प्रतिध्वनि का सटीक विश्लेषण किया जा सकता है।

राडार स्तर मीटरतकनीकी मापदण्ड

मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!

राडार स्तर मीटरडिज़ाइन विशेषताएँ

स्तर मीटर का NYRD803 तरल पदार्थ, घोल और छर्रों, दबाव भिन्नता के निरंतर गैर-संपर्क माप के लिए उपयुक्त है;अक्रिय गैसों और अस्थिर स्थितियों की उपस्थिति
मैंमाइक्रोवेव पल्स मापन विधि का उपयोग करें, यह सामान्य रूप से लगातार उद्योग के बैंड के भीतर काम किया जा सकता है।कम ऊर्जा बीम के लिए, विभिन्न धातुओं, गैर-धातु कंटेनर या पाइप पर स्थापित किया जा सकता है, मनुष्यों और पर्यावरण को कोई नुकसान नहीं होता है।

राडार स्तर मीटरस्थापना आवश्यकताएं

अनुकूलित स्थापना विकल्प

• एंटीना का आकार: एंटीना का आकार जितना बड़ा होगा, तरंग बीन कोण उतना ही छोटा होगा, और रुकावट तरंग प्रतिध्वनि कमजोर होगी।
• एंटीना समायोजन: अनुकूलित मापने की स्थिति में एंटीना समायोजित करें।
• गाइडेड वेव ट्यूब: गाइडेड वेव ट्यूब का इस्तेमाल इंटरफेरेंस वेव इको से बचने के लिए किया जाता है।

NYRD803 टैंक के अंदर स्थापना

मानक स्थापना:

• एंटीना को टैंक की दीवार की ओर नहीं झुकाया जा सकता।
• हॉर्न एंटीना को इंस्टॉलेशन शॉर्ट पाइप के बाहर बढ़ाया जाना चाहिए;अन्यथा एंटीना एक्सटेंशन पाइप का उपयोग करना होगा।
• हॉर्न एंटीना को लंबवत होने के लिए समायोजित किया जाना चाहिए, बीन को टैंक की दीवार की ओर इंगित न करने दें।

राडार स्तर मीटरमापने की स्थिति

ध्यान

• मापने की सीमा उस बिंदु से गिना जाता है जहां तरंग बीम टैंक के तल को छूती है, लेकिन विशेष परिस्थितियों में, यदि टैंक का तल अवतल या पतला है, तो यह मापना संभव नहीं है कि सामग्री का स्तर इस बिंदु से कम है।
• यदि माध्यम निम्न मध्यम विद्युत स्थिरांक है, जब यह निम्न तरल स्तर पर होता है, तो यह टैंक के तल पर दिखाई देता है, अब माप सटीकता को सुरक्षित करने के लिए, हम सुझाव देते हैं कि सीरो स्थिति को कम ऊंचाई सी स्थिति पर सेट करें।
• सैद्धांतिक रूप से, मापने के लिए एंटीना के टिप बिंदु तक पहुंचना संभव है, लेकिन जंग और पालन के प्रभाव को देखते हुए, मापने की सीमा का अंतिम मान ऐन्टेना की नोक से बिंदु 100 मिमी के रास्ते पर होना चाहिए।
• अतिप्रवाह सुरक्षा के लिए, हम अंधे क्षेत्र पर जोड़ी गई सुरक्षित दूरी को परिभाषित कर सकते हैं।
• उन में।मापने की सीमा एंटीना से संबंधित है।
• विभिन्न सांद्रता स्थितियों के तहत, फोम माइक्रोवेव को अवशोषित और प्रतिबिंबित कर सकते हैं, लेकिन कुछ शर्तों के तहत, यह मापने योग्य है।
