SS316 गैर संपर्क रडार स्तर ट्रांसमीटर 35m GWR स्तर ट्रांसमीटर

NYRD803 स्टेनलेस स्टील हाउसिंग इंटेलिजेंट रडार लेवल मीटर -40 ~ 250 ℃ लेवल ट्रांसमीटर

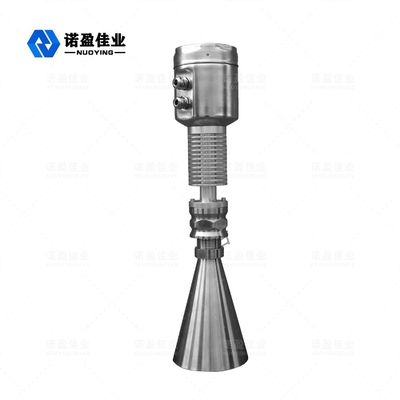

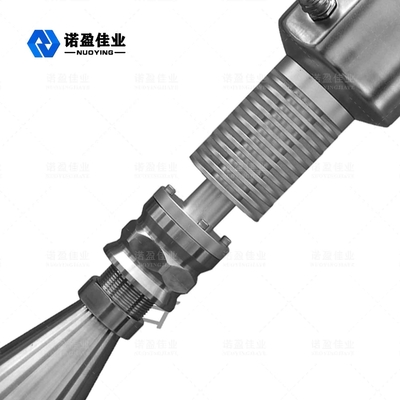

NYRD803 इंटेलिजेंट रडार लेवल मीटर

राडार स्तर मीटरऑपरेटिंग सिद्धांत

बहुत कम माइक्रोवेव ट्रांसमिटिंग और एंटेना सिस्टम प्राप्त करने के माध्यम से कम उत्सर्जन ऊर्जा दालें।प्रकाश की गति के साथ।रनिंग टाइम को लेवल सिग्नल के इलेक्ट्रॉनिक कंपोनेंट्स में बदला जा सकता है।एक बहुत ही कम विस्तार विधि के लिए एक विशेष समय स्थिर और सटीक माप सुनिश्चित करता है।
यहां तक ​​​​कि अगर स्थिति अधिक जटिल है, तो एक झूठी प्रतिध्वनि है, नवीनतम माइक्रो-प्रोसेसिंग तकनीक और डिबगिंग सॉफ़्टवेयर के साथ सामग्री स्तर की प्रतिध्वनि का सटीक विश्लेषण कर सकते हैं।

इनपुट

ऐन्टेना परावर्तित माइक्रोवेव दालों को प्राप्त करता है और इलेक्ट्रॉनिक सर्किट को प्रेषित करता है, माइक्रोप्रोसेसर इस संकेत को संसाधित करता है, भौतिक सतह प्रतिध्वनि में उत्पन्न सूक्ष्म दालों की पहचान करता है।मिलीमीटर सटीकता तक पूर्ण किए गए बुद्धिमान सॉफ़्टवेयर द्वारा सही इको सिग्नल पहचान।भौतिक सतह से दूरी D और पल्स यात्रा समय T इसके समानुपाती है:

डी = सी × टी / 2
जहाँ C प्रकाश की गति है
क्योंकि खाली टैंक E की दूरी ज्ञात है, तो स्तर L है:
एल = ईडी

उत्पादन

खाली टैंक की ऊंचाई ई (= शून्य) दर्ज करके, पूर्ण टैंक ऊंचाई एफ (= पूर्ण स्केल) और पैरामीटर सेट करने के लिए कुछ एप्लिकेशन, एप्लिकेशन पैरामीटर स्वचालित रूप से पर्यावरण को मापने के लिए उपकरण को अनुकूलित करेंगे।4-20mA आउटपुट के अनुरूप है।

राडार स्तर मीटरडिज़ाइन विशेषताएँ

स्तर मीटर का NYRD803 तरल पदार्थ, घोल और छर्रों, दबाव भिन्नता के निरंतर गैर-संपर्क माप के लिए उपयुक्त है;अक्रिय गैसों और अस्थिर स्थितियों की उपस्थिति
मैंमाइक्रोवेव पल्स मापन विधि का उपयोग करें, यह सामान्य रूप से लगातार उद्योग के बैंड के भीतर काम किया जा सकता है।कम ऊर्जा बीम के लिए, विभिन्न धातुओं, गैर-धातु कंटेनर या पाइप पर स्थापित किया जा सकता है, मनुष्यों और पर्यावरण को कोई नुकसान नहीं होता है।

राडार स्तर मीटरस्थापना आवश्यकताएं

स्थापना विवरण

अनुशंसित दूरी (1) दीवार से स्थापित शॉर्ट पाइप की बाहरी दीवार तक:

• टैंक की दीवार से दूरी: टैंक के व्यास का 1/6, मिन।दूरी 200mm . है
• सामग्री खिला साइलो के ऊपर स्थापित करने की अनुमति नहीं है(4)
• केंद्रीय स्थिति (3) में स्थापित करने की अनुमति नहीं है, यदि इसे केंद्र में स्थापित किया गया है, तो यह झूठी लहर प्रतिध्वनि पैदा करेगा, यह तरंग प्रतिध्वनि को बाधित करता है और संकेत हानि का कारण बनता है।
• यदि टैंक के गेज और दीवार के बीच की दूरी को सुरक्षित नहीं किया जा सकता है, तो टैंक की दीवार पर माध्यमों का पालन किया जाएगा, जिससे झूठी लहर प्रतिध्वनि पैदा होगी, गेज डिबगिंग के दौरान, झूठी लहर प्रतिध्वनि को बचाया नहीं गया है।

टैंक के अंदर स्थापना

• तब सिग्नल वेव बीम के भीतर, निम्नलिखित सामग्री को स्थापित करने से बचें (1) सीमा स्विच, तापमान सेंसर, आदि
• सममित स्थिति (2) वैक्यूम रिंग, हीटिंग कॉइल, एप्रन, आदि।
• यदि (1) (2) हस्तक्षेप पदार्थ हैं, तो माप के लिए निर्देशित तरंग ट्यूब लागू करें।

अनुकूलित स्थापना विकल्प

• एंटीना का आकार: एंटीना का आकार जितना बड़ा होगा, तरंग बीन कोण उतना ही छोटा होगा, और रुकावट तरंग प्रतिध्वनि कमजोर होगी।
• एंटीना समायोजन: अनुकूलित मापने की स्थिति में एंटीना समायोजित करें।
• गाइडेड वेव ट्यूब: गाइडेड वेव ट्यूब का इस्तेमाल इंटरफेरेंस वेव इको से बचने के लिए किया जाता है।

NYRD803 टैंक के अंदर स्थापना

मानक स्थापना:

• एंटीना को टैंक की दीवार की ओर नहीं झुकाया जा सकता।
• हॉर्न एंटीना को इंस्टॉलेशन शॉर्ट पाइप के बाहर बढ़ाया जाना चाहिए;अन्यथा एंटीना एक्सटेंशन पाइप का उपयोग करना होगा।
• हॉर्न एंटीना को लंबवत होने के लिए समायोजित किया जाना चाहिए, बीन को टैंक की दीवार की ओर इंगित न करने दें।

राडार स्तर मीटरमापने की स्थिति

ध्यान

• मापने की सीमा उस बिंदु से गिना जाता है जहां तरंग बीम टैंक के तल को छूती है, लेकिन विशेष परिस्थितियों में, यदि टैंक का तल अवतल या पतला है, तो यह मापना संभव नहीं है कि सामग्री का स्तर इस बिंदु से कम है।
• यदि माध्यम निम्न मध्यम विद्युत स्थिरांक है, जब यह निम्न तरल स्तर पर होता है, तो यह टैंक के तल पर दिखाई देता है, अब माप सटीकता को सुरक्षित करने के लिए, हम सुझाव देते हैं कि सीरो स्थिति को कम ऊंचाई सी स्थिति पर सेट करें।
• सैद्धांतिक रूप से, मापने के लिए एंटीना के टिप बिंदु तक पहुंचना संभव है, लेकिन जंग और पालन के प्रभाव को देखते हुए, मापने की सीमा का अंतिम मान ऐन्टेना की नोक से बिंदु 100 मिमी के रास्ते पर होना चाहिए।
• अतिप्रवाह सुरक्षा के लिए, हम अंधे क्षेत्र पर जोड़ी गई सुरक्षित दूरी को परिभाषित कर सकते हैं।
• उन में।मापने की सीमा एंटीना से संबंधित है।
• विभिन्न सांद्रता स्थितियों के तहत, फोम माइक्रोवेव को अवशोषित और प्रतिबिंबित कर सकते हैं, लेकिन कुछ शर्तों के तहत, यह मापने योग्य है।
